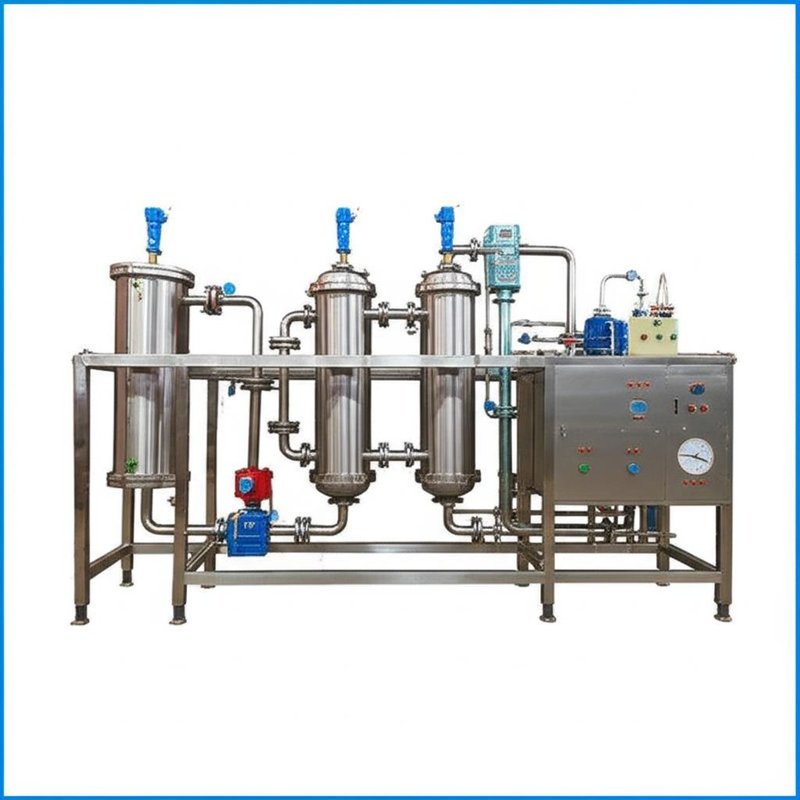

음료 강제 순환 다중 효과 증발기

음료 증발기 시스템의 다중 효과 힘 순환 증발

멀티 효과 증발기

단일 효과 증발기에서는 액체 가열을 위해 증기가 공급됩니다.총 열은 증기에서 전달되지 않습니다.따라서 나머지 열은 낭비됩니다. 열효율을 사용하기 위해 증발기를 연결하여 한 효과의 증기가 다음 효과의 열매체 역할을 할 수 있도록 합니다.

희석된 사료는 부분적으로 농축되는 첫 번째 효과에 들어갑니다.그런 다음 추가 집중을 위해 두 번째 효과로 흐릅니다.최종 농도는 마지막 효과에서 수행됩니다.

첫 번째 효과에서는 증기압이 가장 높은 P1인 증기가 공급되고 두 번째 효과는 p2입니다.

P1>P2.>p>......P,n은 효과의 수입니다.이 압력 구배는 진공 펌프와 응축기에 의해 유지됩니다.

낮은 증기압에 따라 액체의 끓는점도 액체가 이동함에 따라 낮아집니다.

구조

다중 효과 떨어지는 필름 증발기는 (1차 효과, 2차 효과, 3차 효과) 분리기 및 증발기 및 예열기, 응축기 및 진공 펌프, 공급 펌프, 순환 펌프, 배출 펌프, 응축수 펌프, 파이프라인 및 부속품으로 구성됩니다. 등. 진공계, 온도계, 압력계 등이 장착되어 있습니다.

특성

1. 증발 용량: 500Kg/h에서 80T/h까지
2. 재질: 스테인레스 스틸 304 또는 스테인레스 스틸 316L;
3. 완전 폐쇄 공정, 빠르고 낮은 온도 증발;
4. 내부 파이프는 이음매없는 위생 파이프를 거울 연마하므로 파이프에 재료를 붙이기 쉽지 않습니다.청소하기 쉽습니다.
5. 낮은 증발 온도: 2차 증기의 일부는 스프레이형 고온 압력 펌프를 통해 단일 효과 히터로 흡입될 수 있습니다.이것은 열을 최대한 활용하고 증발 온도가 낮습니다.
6. 큰 농도 비율: 더 큰 점도를 가진 물자 액체를 흐르고 증발하기 쉽고, 가늠하기 어려운, 짧은 집중 시간을 만드는 떨어지는 필름 증발을 채택하십시오.
7. 이 장비는 자동 생산, 지적 시스템 관리를 실현할 수 있습니다.
8. 재료의 다른 특성과 다른 사용자의 요구 사항에 따라 다른 기술 프로세스로 설계할 수 있습니다.

애플리케이션

다중 효과 증발기는 요구 사항에 따라 다음 영역에서 널리 사용됩니다.

폐수 처리: 화학, 제약, 섬유, 염색, 양조장, 자동차, 우유, 식품 산업 등과 같은 산업은 환경에 유해한 공정 폐수를 생성합니다.이러한 폐수는 일반적으로 막대한 양의 물과 폐기물(오염물질)로 구성됩니다.MEE 시스템을 사용하여 방류수에서 물을 증발시켜 물을 재활용합니다.

담수화: RO(Reverse Osmosis)의 거부에는 엄청난 양의 물이 있습니다.MEE를 사용하면 물을 재활용할 수 있습니다.

화학 산업/제약 산업: 제품 생산을 위해 원하는 농도가 필요하거나 원하는 물질을 분리해야 합니다.MEE 시스템을 사용하여 원하는 농도가 달성됩니다.

우유 산업: 우유는 MEE 시스템에 농축될 수 있습니다.

설탕 산업: 사탕수수 주스는 MEE 시스템으로 농축될 수 있습니다.

식품 산업: 토마토 주스 농축, 소시지, 과일 주스 농축은 MEE 시스템에서 수행할 수 있습니다.

장점: 낮은 열원 소비로 증발이 가능합니다.

일반적인 세 ​​가지 효과 떨어지는 필름 증발기 사양 및 기술 매개변수:

생산 현장
