Name: 폐수 처리를 위한 진공 결정화가 있는 모듈식 다중 효과 낙하 필름 증발기 (제지 및 염 산업)
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 150.00 USD
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

적용: 의약품 폐수 나트륨 염화물

핵심 단어: 작동하기 쉽습니다

전원: 증기 및 전기

핵심 구성 요소: 진공 펌프, 압축기

특성: 작동하기 쉽습니다

애프터 판매 서비스 제공: 시공 및 교육,현장 설치

재료: 티타늄, 스테인레스 스틸 304/316L

용량: 500kg/H ~ 80,000KG/H

보증 서비스 후: 온라인 지원, 예비 부품

핵심 구성 요소의 보증: 1년 12개월

강조하다:

오염된 물 Mvr 증발기

Tvr 볼 진공 증발기

제거 가능한 Mvr 증발기

기본 정보

원래 장소: 중국 진주 지방

브랜드 이름: HANPU

인증: ISO9001,CE

모델 번호: HP-MEE

결제 및 배송 조건

포장 세부 사항: 단단한 벨트를 가진 무량품

배달 시간: 90 일

지불 조건: T/T, L/C, D/A, D/P, Western Union

공급 능력: 1 세트/ 3 개월

갤러리

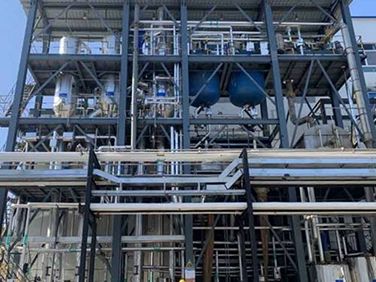

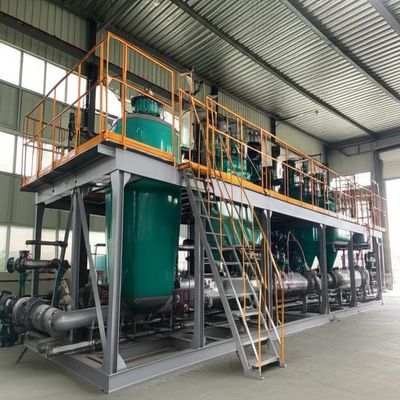

폐수 처리를 위한 진공 결정화가 있는 모듈식 다중 효과 낙하 필름 증발기 (제지 및 염 산업)

제품 설명

폐수용 진공 결정화 기능을 갖춘 모듈식 다중 효과 낙하막 증발기(제지 및 소금 산업)

이동식, 미끄러짐미오염수 농축 및 염분 회수를 위해 설계된 라인입니다. 시스템이 적용됩니다낙하/박막 증발진공 상태에서 여러 효과에 걸쳐진공 결정화, 낮은 증기 소비, 작은 설치 공간, 안정적이고 지속적인 작동을 제공합니다.

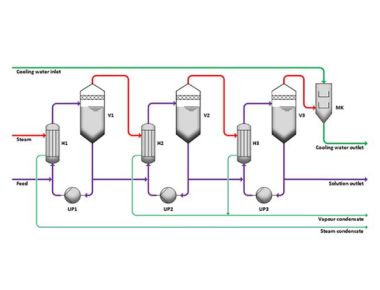

프로세스 설명 - 병렬 흐름 원리의 예

공급물은 1차 효과 증발기 회로로 들어가 순환액과 혼합되고 히터 H에서 생증기로 가열됩니다. 증발기 V1에서는 용액이 끓는점에 도달하는 동안 물이 증발합니다. 부분적으로 농축된 액체는 더 낮은 온도와 압력에서 작동하는 두 번째 효과로 흐릅니다. 첫 번째 효과의 증기는 두 번째 효과의 가열 매체 역할을 합니다. 증기의 이러한 단계적 재사용은 다음에 따라 효과 전반에 걸쳐 계속됩니다.끓는점 상승운영 제약, 열 효율 최대화 및 유틸리티 수요 최소화.

구조

일반적인 다중 효과 낙하 필름 라인은 1차/2차/3차 효과로 구성됩니다.히터 및 분리기,예열기, 터미널콘덴서,진공 시스템,공급/순환/배출/응축수 펌프, 상호 연결배관 및 밸브및 계측(진공 게이지, 온도계, 압력 게이지, 유량계, 레벨 및 필요한 경우 전도도). 스키드 장착 섹션 가능제거 및 유지 관리긴 종료 없이.

주요 특징

증발율:500kg/h ~ 80t/h(표준화된 범위).
재료:스테인레스 스틸SS304또는SS316L.
폐쇄형, 진공 작동:급속 증발저온짧은 체류 시간으로.
위생 내부:거울 광택 이음매없는 튜브는 오염을 줄이고 용이함을 줄입니다.CIP.
낮은 증발 온도:선택적으로 2차 증기(예: 스프레이 고온 압력 펌프)를 다시 유도하면 열 사용이 향상되고 제품 열 노출이 줄어듭니다.
고농도 비율:낙하막 유체역학은 더 높은 점도를 처리하고, 스케일링에 저항하며, 짧은 집중 시간을 가능하게 합니다.
오토메이션:인터록 및 데이터 로깅 기능이 있는 PLC/HMI; 레시피 기반 작업.
프로세스 유연성:사료 화학, BPE 및 고객 유틸리티에 맞게 구성 가능한 열차; 필요한 경우 TVR/MVR을 통합할 수 있습니다.

스팀 경제

각 추가 효과는 이전 효과의 증기를 열원으로 재사용하여 증발 kg당 신선한 증기를 대폭 줄입니다.

진공 결정화

안정적인 결정 형성 및 재사용 또는 규정 준수 배출을 위한 보다 깨끗한 응축수.

모듈식 및 유지 관리 가능

탈착식 모듈과 접근 가능한 배관은 가동 중지 시간을 줄이고 정밀 검사를 단순화합니다.

응용

다음을 위해 설계됨제지 폐수,소금을 만드는 소금물, 그리고 화학, 제약, 섬유/염색, 양조장, 식품 및 음료, ZLD 전처리 분야의 광범위한 산업 폐수에 사용됩니다. 담수화 RO 불량 농축 및 자원 회수도 지원됩니다.

일반적인 3가지 효과 낙하막 증발기 - 사양 및 기술 매개변수

매개변수/사양		HP-3.0	HP-4.5	HP-6.0	HP-9.0	HP-12.0	HP-15	HP-20	HP-24	HP-30	HP-50
증발능력(kg/hr)		3000	4500	6000	9000	12000	15000	20000	24000	30000	50000
원시 증기 소비량(kg/hr)		900	1350	1800	2700	3600	4500	4500	7200	9000	15000
각 효과의 진공도	첫 번째 효과	0
	두 번째 효과	448
(mmHg)	세 번째 효과	640
각 효과의 증발 온도	첫 번째 효과	99
	두 번째 효과	76
	세 번째 효과	53
증발 증기압(MPa)		0.6~1.0(절대압력)
사료 내 고형분 함량(%)		6~7(예)
고형분 배출구(%)		42~48(예)

작동 참고 사항

목표 증기 경제성과 응축수 품질을 충족하도록 효과 개수와 작업 크기를 조정합니다.
공급 BPE 및 스케일링 경향에 따라 설정된 진공 수준 및 ΔT.
옵션인 TVR/MVR 모듈을 통합하여 2차 증기를 더욱 재사용할 수 있습니다.

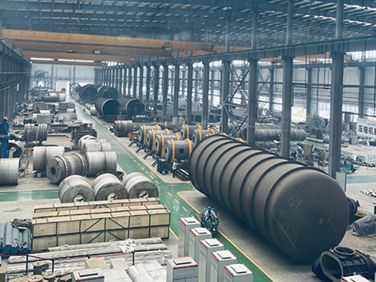

우리의 생산 현장
