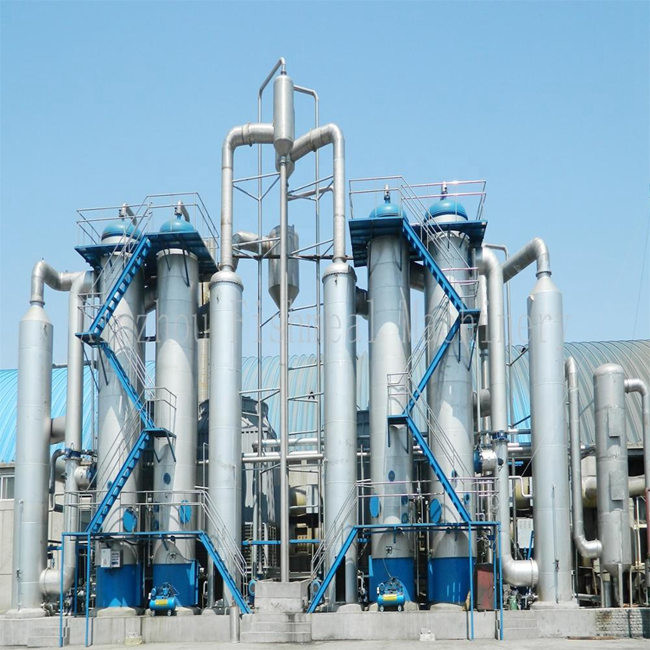

1600LPH 다중 효과 증발기 진공 결정 장비 폐수 처리용
| Applicable Industries: | 식품 및 음료,화학 산업 | Key word: | 고능률 |
| Key Selling Points: | 에너지 절약 | Material: | 스테인리스 스틸 304/316L, 티타늄 |
| Voltage: | 220-480V | Process: | 진공 증발 |
| Capacity: | 500-80000kg/h | Warranty of core components: | 12 개월 |
| High Light: | 박막형 증발기,결정화 장비 얇은 필름 증발기,폐수용 다중효과 증발 시스템 |
||
- 효과의 수는 에너지 경제성을 직접적으로 결정합니다. 효과가 많을수록 kg당 증발에 필요한 증기가 적습니다.
- 생 증기는 첫 번째 효과에 공급됩니다. 생성된 증기는 다음 효과에 가열 매체로 캐스케이드됩니다.
- TVR 또는 MVR은 2차 증기를 재활용하고 유틸리티를 추가로 절감하기 위해 통합될 수 있습니다.
- 공급물은 공급 펌프와 EM 유량계를 통해 전면 예열기로 전달된 다음, 1차 낙하막 증발을 위해 1차 효과 히터의 상단 분배기로 전달됩니다.
- 1차 효과의 바닥재는 2차 낙하막 증발을 위해 2차 효과 분배기로 펌핑됩니다.
- 2차 효과의 바닥재는 3차 낙하막 통과를 위해 3차 효과 분배기로 펌핑됩니다(해당하는 경우).
- 농도는 온라인으로 모니터링됩니다(예: 비중계). 사양에 맞으면 제품 탱크로 배출하고, 사양에 맞지 않으면 재증발을 위해 재순환합니다.
- 증발 용량: 500 kg/h ~ 80 t/h (표준 범위); 이 모델: ≈1,600 L/h.
- 재료: SS304 또는 SS316L 선택 사항.
- 폐쇄 공정: 진공 상태에서 빠르고 저온 증발.
- 위생적인 설계: 거울 연마된 매끄러운 파이프; 낮은 파울링; 청소 용이(CIP).
- 증기 경제성: ≈1 kg 증기는 3.5–4.0 kg 물을 증발시킬 수 있습니다(일반적인 다중 효과).
- 저온 작동: 2차 증기의 일부는 단일 효과로 재유도되어(예: 스프레이 고압 펌프) 작동 온도를 낮출 수 있습니다.
- 고농축 비율: 낙하막은 점성 공급물, 짧은 체류 시간, 스케일링이 어려운 표면을 가능하게 합니다. 비율은 최대 1:5 일반적입니다.
- 자동화: 인터록 및 히스토리언이 있는 PLC/HMI; GMP 친화적인 관리.
- 구성 가능: 공급물 화학 및 고객 유틸리티 엔벨로프에 맞게 조정.
| 매개변수 / 사양 | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 증발 용량(kg/h) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
| 생 증기 소비량(kg/h) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
| 각 효과의 진공도 | 첫 번째 | 0 | |||||||||
| 두 번째 | 448 | ||||||||||
| (mmHg) | 세 번째 | 640 | |||||||||
| 각 효과의 증발 온도 | 첫 번째 | 99 | |||||||||
| 두 번째 | 76 | ||||||||||
| 세 번째 | 53 | ||||||||||
| 증발을 위한 증기 압력(MPa) | 0.6–1.0 (절대) | ||||||||||
| 공급물 내 고체 함량(%) | 6–7 (예) | ||||||||||
| 출구 고체 함량(%) | 42–48 (예) | ||||||||||
