낙하막 다중 효과 증발기 폐수 처리 장비

Basic Properties

Place of Origin: 중국

Brand Name: Hanpu

Certification: CE ISO000

Model Number: 미

Trading Properties

Minimum Order Quantity: 1 세트

Price: USD18,0000-USD65,0000

Supply Ability: 달 당 1개 세트

태그

316L 다중 효과 증발 시스템

Specifications

Material:	스테인레스 스틸	Core Components:	모터, PLC, 펌프
Warranty:	1 년	Application object:	저온보존
Evaporating type:	진공 증발	Brand:	한푸
Condition:	새로운
High Light:	다중효과 Mvr 증발기 장비 , 떨어지는 필름 증발 시스템 , 스테인리스 스틸 다중 효과 증발 시스템

Product Description

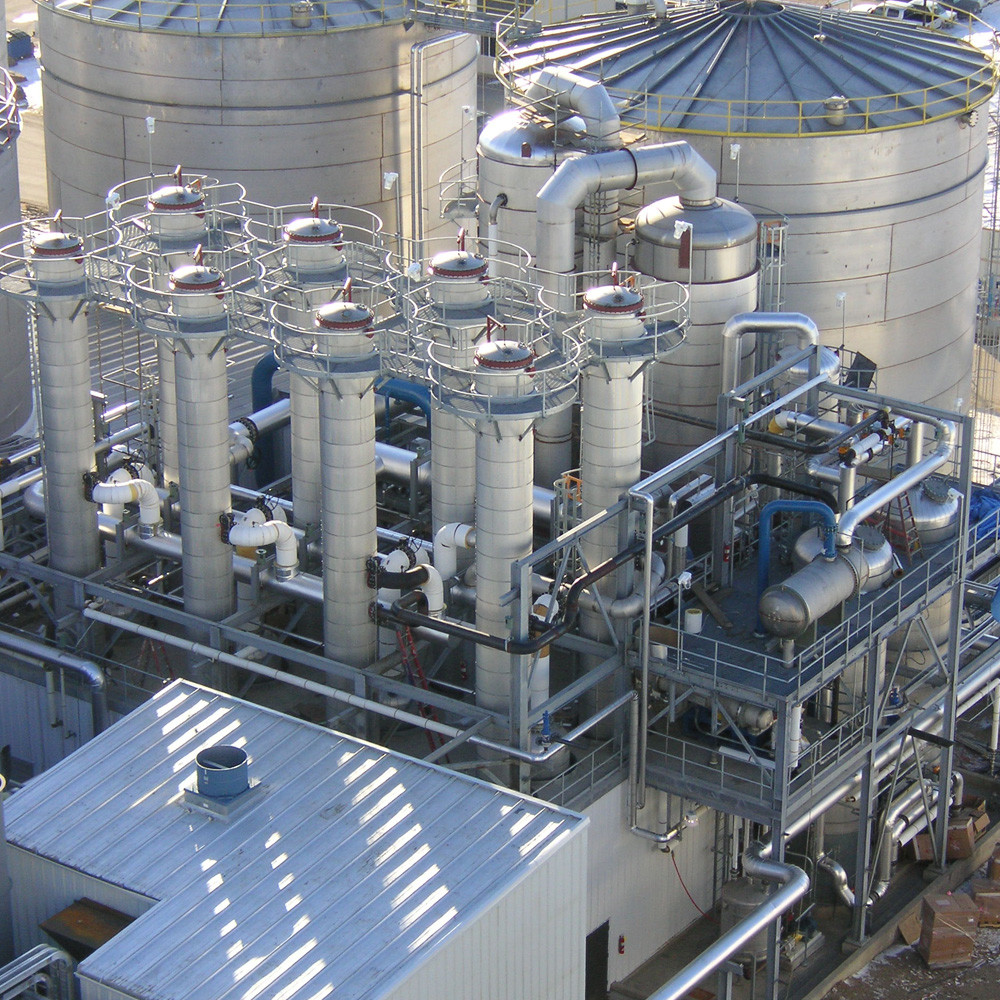

폐수 처리를 위한 낙하막 다중 효과 증발기 장비

모듈형 MEE 낙하/박막 산업 폐수를 농축하고 진공 결정화 또는 물 재사용을 가능하게 하는 시스템입니다. 제지 폐수, 염 제조 염수 및 다양한 산업 흐름에서 증기 경제성, 작은 설치 공간 및 지속적이고 자동화된 작동에 최적화되었습니다.

Multiple Effect Evaporator Parallel Flow Diagram

유틸리티 절감

각 효과는 이전 효과의 증기를 가열 매체로 재사용하여 kg당 증발된 물에 대한 신선한 증기를 대폭 줄입니다.

청결한 작동

거울 연마된 튜브를 사용한 밀폐형 진공 작동은 오염을 완화하고 CIP를 단순화합니다.

모듈형 및 유지 관리 가능

스키드 섹션과 접근 가능한 배관은 설치 및 유지 관리 기간을 단축합니다.

공정 설명 — 병렬 흐름 예시

공급물은 첫 번째 효과 회로로 들어가 순환 액체와 혼합되어 히터 H에서 생 증기로 가열됩니다. 증발기 V1에서 물은 비등점에서 증발합니다. 그런 다음 액체는 첫 번째 효과 증기가 열원이 되는 저압 두 번째 효과로 이동합니다. 이 단계별 재사용은 비등점 상승, 허용 가능한 ΔT 및 듀티에 따라 크기가 조정된 효과에서 계속됩니다. — 열 효율을 극대화하고 OPEX를 최소화합니다.

구조

첫 번째/두 번째/세 번째 효과 히터 및 분리기, 예열기, 터미널 응축기, 진공 패키지, 공급/순환/배출/응축수 펌프, 및 전체 계측 (진공, 온도, 압력, 유량, 레벨). 선택적 TVR 또는 MVR 모듈은 2차 증기를 추가로 재사용할 수 있습니다.

주요 특징

증발 속도: 500 kg/h ~ 80 t/h.
재료: SS304 또는 SS316L (요청 시 기타).
진공, 저온 작동: 짧은 체류 시간; 열에 민감한 구성 요소에 부드럽습니다.
위생 내부: 거울 연마된 이음매 없는 튜브는 스케일링을 줄입니다; 쉬운 CIP.
고농축 비율: 낙하막 유체 역학은 점성 공급물을 처리합니다; 짧은 농축 시간.
자동화: PLC/HMI, 인터록, 추세, 레시피 제어.
맞춤형 공정 열차: 공급 화학, BPE 및 고객 유틸리티에 따라 구성됩니다.

응용 분야

농축 및 재사용 제지, 화학 및 제약, 섬유/염색, 식음료, 양조장, 자동차; RO 거부 농축; 염 회수 진공 결정화를 통해; ZLD 전처리.

일반적인 3중 효과 낙하막 증발기 — 사양 및 기술 매개변수

매개변수 / 사양		HP-3.0	HP-4.5	HP-6.0	HP-9.0	HP-12.0	HP-15	HP-20	HP-24	HP-30	HP-50
증발 용량 (kg/hr)		3000	4500	6000	9000	12000	15000	20000	24000	30000	50000
원시 증기 소비량 (kg/hr)		900	1350	1800	2700	3600	4500	4500	7200	9000	15000
각 효과의 진공도	첫 번째 효과	0
	두 번째 효과	448
(mmHg)	세 번째 효과	640
각 효과의 증발 온도	첫 번째 효과	99
	두 번째 효과	76
	세 번째 효과	53
증발을 위한 증기 압력 (MPa)		0.6–1.0 (절대 압력)
공급물 내 고형분 (%)		6–7 (예시)
출구 고형분 (%)		42–48 (예시)

다양한 증발기에 대한 성능 비교

항목	단일 효과 증발기	다중 효과 증발기	TVR 증발기	MVR 증발기
에너지 소비	에너지 소비는 다른 것보다 훨씬 높습니다. 이론적으로 1톤의 물은 1톤의 증기를 소비합니다.	단일 효과에 비해 상대적으로 에너지 절약적입니다.	기존 다중 효과에 효과가 하나 더 추가되었습니다. 구동을 위해 더 높은 압력의 증기가 필요합니다.	전반적으로 증발기에 가장 에너지 절약적인 옵션이지만 압축기에 ~10–40kW의 전력이 필요합니다.
바닥 공간	작음	큼	큼	작음
에너지원	증기 및 전력; 증기 파이프 네트워크 및 보일러가 필요합니다.	증기 및 전력; 증기 파이프 네트워크 및 보일러가 필요합니다.	증기 및 전력; 증기 파이프 네트워크 및 고압 증기가 필요합니다.	전기 구동; 대형 증기 네트워크가 필요하지 않으며, 폐쇄 루프 순환 시스템입니다.
자동성	반자동	완전 자동 작동, 연속 증발	완전 자동 작동, 연속 증발	완전 자동 작동, 연속 증발
