홈 /제품 소개/다단식 증발기/5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역

5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역

1 세트
MOQ
200,000USD~1,000,000USD/SET
가격
5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
해당 산업: 종이공업
핵심 구성 요소: 엔진, 진공 펌프
이점: 소비 절감, 낮은 운영 비용
주요 힘: 전기
제품 이름: 5가지 효과의 베갯잇 증발기
주요 판매 포인트: 작동하기 쉽습니다
전압: 220/380/440V
플레이트 재료: SS304/316L/Ti
보증 서비스 후: 비디오 기술 지원, 온라인 지원, 현장 유지 보수
보증: 1 년
강조하다:

밀짚 펄프 증발 스테이션

,

5 효과 증발 스테이션

,

베개 판 증발 스테이션
기본 정보
원래 장소: 중국 장쑤성
브랜드 이름: HANPU
인증: ISO,CE
모델 번호: HP-MEE
결제 및 배송 조건
포장 세부 사항: 강한 패킹을 가진 대량
배달 시간: 90일
지불 조건: T/T, L/C, D/A, D/P, Western Union
공급 능력: 1 세트/90일
제품 설명

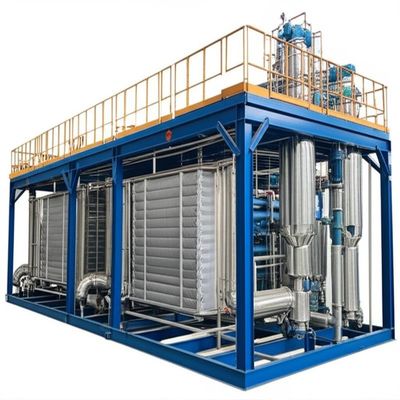

밀짚 펄프 증발 스테이션, 5단 효과 베개 플레이트 증발기 포함

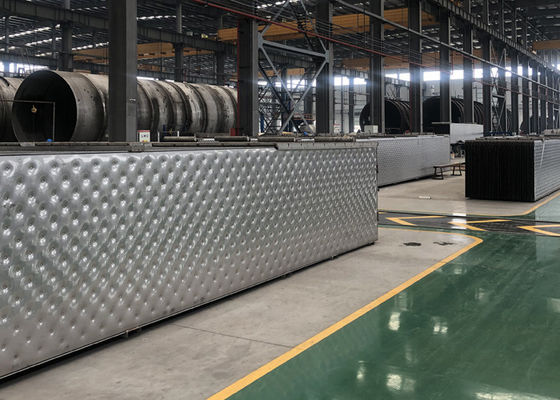

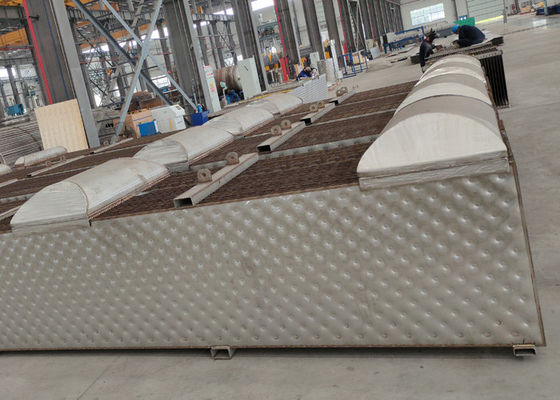

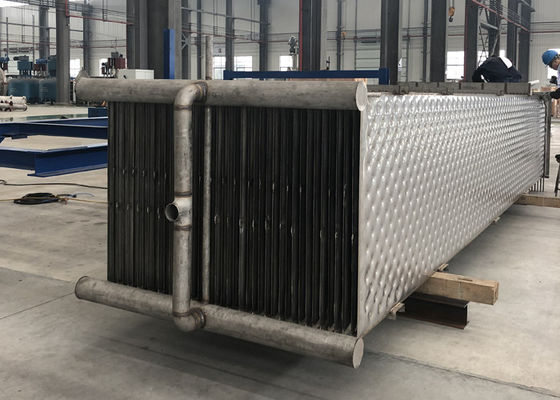

Hanpu는 밀짚 펄프 공장을 위해 설계된 고효율 5단 효과 증발 스테이션을 공급합니다. 베개 플레이트(딤플 플레이트) 열교환 기술과 낙하 필름 유압 방식을 사용하여, 이 시스템은 낮은 파울링, 안정적인 작동, 동급 최고의 증기 경제성을 갖춘 흑액 또는 여과액을 농축하여 화학 회수 또는 다운스트림 결정화에 적합합니다.
5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역 0 5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역 1
주요 특징
  • 에너지 절약: 5단 직렬 효과는 증기 엔탈피를 재사용하여 일반적으로 4.0-5.5 kg 물/kg 증기의 증기 경제성을 제공하여 보일러 부하와 CO₂ 배출량을 줄입니다.
  • 섬유질 스트림의 낮은 파울링: 베개 플레이트 채널은 넓은 단면으로 난류를 촉진하여 밀짚 유래 액체에서 흔히 볼 수 있는 스케일링 및 섬유 침착을 줄입니다.
  • 컴팩트 & 유지 관리 용이: 가벼운 플레이트는 좁은 설치 공간, 검사를 위한 쉬운 접근, 부피가 큰 쉘 앤 튜브 번들에 비해 빠른 플레이트 교체를 가능하게 합니다.
  • 회수 준비 완료: 깨끗한 응축수 재사용, 휘발성 물질의 선택적 스트리핑, NCG 처리는 환경 제한을 충족하고 알칼리 회수 성능을 향상시키는 데 도움이 됩니다.
공정 설명
1. 사전 가열: 유입 액체는 생 증기를 최소화하기 위해 응축수/플래시 증기로 예열됩니다.
2. 5단 효과 낙하 필름: 베개 플레이트 패널에 고르게 분포; 각 다운스트림 효과는 열을 캐스케이드하기 위해 더 낮은 압력/온도에서 작동합니다.
3. 증기-액체 분리: 고효율 데미스터는 동반을 방지하고 깨끗한 응축수를 회수합니다.
4. 진공 및 NCG 관리: 진공 펌프가 있는 표면 응축기는 비응축성 물질을 제거하고 TRS/냄새를 제어합니다.
5. 자동화: 레시피, 추세 로그 및 서지 보호 기능이 있는 PLC/HMI; 설정점 제어를 위한 인라인 밀도/고형분.
6. 세척: 온라인 물 세척, 알칼리/산 CIP 및 선택적 피그 가능한 라인은 유기/무기 파울링을 완화합니다.
재료 및 규정 준수
  • 금속: SS304/SS316L 표준; 흑액 서비스에서 염화물/알칼리 저항성을 위한 Duplex 2205/2507.
  • 개스킷 및 씰: 온도 및 화학적 노출에 따라 EPDM/FKM/PTFE.
  • 표준: ASME/PED 용기, CE 마킹 가능; 안전 인터록 및 압력 보호 포함.
기술 사양
항목 일반 범위 / 참고
응용 분야 회수 또는 결정화 전에 밀짚 펄프 액체, 여과액 및 측면 스트림
증발 용량 라인당 10-120 t/h (효과 면적 및 플레이트 수에 따라 사용자 정의 가능)
효과 5단 효과 (경제성을 높이기 위해 선택된 효과에 TVR 옵션)
증기 경제성 ~4.0-5.5 kg 물/kg 생 증기 (공급 및 ΔT에 따라 다름)
작동 온도 첫 번째 효과 ~95-105 °C -> 마지막 효과 ~55-65 °C (진공 하; BPE 고려)
제품 배출구 고형분 회수 보일러 또는 결정화기 목표에 맞게 조정; 일반 45-65% TS
제어 PLC/HMI, 유량/레벨/압력/온도, 밀도/°Brix (해당하는 경우), 응축수 전도도
CIP 자동 알칼리/산/온수 사이클; 배치 간 또는 조건에 따른 온라인 세척
설치 공간 접근 가능한 플레이트 팩 및 분리기가 있는 컴팩트 모듈식 스키드
옵션 및 개선 사항
  • VOC/TRS 감소 및 물 재사용을 위한 응축수 스트리핑 컬럼.
  • 산화제 또는 회수 보일러로의 안전한 라우팅을 통한 NCG 수집.
  • 내부 에너지 회수를 극대화하기 위한 열 통합 예열기 및 플래시 탱크.
  • 더 높은 전기/증기 유연성을 위한 MVR 또는 추가 TVR 단계.
5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역 2 5개의 효력 베개 판 증발기를 가진 밀짚 펄프 증발 역 3
납품 워크플로우
데이터 및 목표 공급 -> 열 설계 및 열/질량 균형 -> 파일럿 검증 (선택 사항) -> 상세 엔지니어링 -> 제작 및 FAT -> 설치 및 시운전 -> 성능 테스트 및 교육 -> 수명 주기 서비스 및 예비 부품.
표시된 값은 일반적인 값입니다. 최종 설계는 액체 조성, BPE, 점도 곡선, 스케일링 경향 및 현장 유틸리티에 따라 달라집니다.
