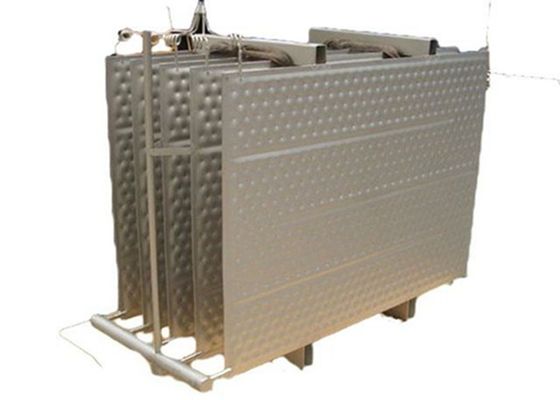

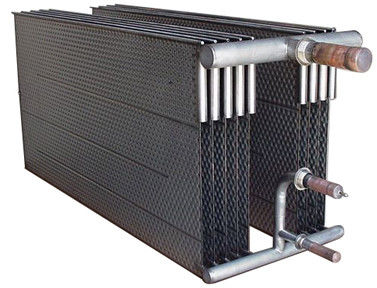

Mvr 증발기를 위한 용접된 Ss304 판 유형 열교환기

                                      물, 기름, 주스 가열의 MVR 증발기 용 모든 용접 SS304 판형 열교환 기

거품이 나지 않는 디자인

증발기 내부의 낮은 증기 속도, 낮은 전단 속도 및 자유 흐름 낙하 필름 구조는 거품 생성을 최소화하는 설계의 장점입니다.이는 깨끗한 응축수 생성을 극대화할 뿐만 아니라 압축기나 팬을 보호하기 위해 MVR 증발기에서 특히 중요합니다.

논 플러깅 디자인

라멜라 위에 액체가 균일하게 분포되고, 라멜라 표면의 딤플 모양에 의해 생성된 액체가 연속적으로 재분배되어 완전히 젖은 가열 표면을 보장하고 액체의 국소 스케일링 또는 과농축을 제거합니다.라멜라 가열 표면은 수용성 스케일링이 간단한 희석 세척으로 씻어낼 수 있도록 하여 시간이 많이 걸리고 비용이 많이 드는 청소 중단의 필요성을 제거합니다.

기계적 증기 재압축(MVR) 증발기

기계적 증기 재압축은 기존 시스템에 비해 증발 과정에서 사용되는 에너지를 최대 90%까지 줄입니다.

증기에 포함된 열 에너지를 재사용하여 작동합니다. 그렇지 않으면 이 에너지가 낭비됩니다. 일반적인 낙하 필름 증발 플랜트에서 공급 액체는 Calandria라고 하는 수직 챔버의 상단으로 들어갑니다. 액체는 다수의 수직에 걸쳐 분산됩니다. 튜브는 아래쪽으로 흐를 때 튜브 내부에 필름을 형성하는 경향이 있습니다. 칼란드리아의 상단과 하단 섹션 사이에는 튜브가 고온 증기 재킷을 통과하는 밀봉된 공간이 있습니다. 이 섹션은 열교환기.뜨거운 증기가 튜브 외부에 응축되면서 잠열을 방출하여 튜브에 있는 공급 액체의 온도를 높입니다. 공급 액체가 튜브의 바닥을 떠날 때까지 많은 양의 물이 증발되어 튜브를 떠나게 됩니다. 농축된 점성 액체 농축된 액체의 더 많은 부분이 바닥으로 떨어지고 증기는 위로 올라갑니다. 이 증기는 이제 초기에 시스템에 공급된 에너지의 대부분을 포함합니다.

터보 팬은 Separator에서 증기를 빨아들여 재압축하여 압력을 높이고 증기를 다시 열원으로 사용할 수 있는 지점까지 온도를 높입니다. 이 장치는 매우 견고하고 가스가 꽉 찬 터보 팬입니다. MVC 증발 공정의 압력, 온도 및 부피에 이상적으로 적합합니다. 그 중심에는 제트 여객기의 속도보다 빠른 1000Km/h 이상의 팁 속도를 가진 초고속 임펠러가 있습니다. 로터는 아마도 가장 높은 팁을 가질 것입니다 이제까지 제조된 용접된 임펠러의 속도입니다. 재가열된 증기는 튜브를 통과할 때 더 많은 공급 액체를 증발시키는 데 필요한 열 에너지를 제공하기 위해 Calandria로 다시 공급될 수 있습니다. 기계적 증기 압축 공정은 에너지 효율이 높고 증기에 포함된 잠열을 유지하고 재사용하는 비용 효율적인 방법입니다. 그렇지 않으면 낭비될 에너지입니다. 일단 프로세스가 시작되고 온도가 올라가면 필요한 유일한 에너지 입력은 전기입니다.터보 팬을 구동하는 icity.

에너지 비용이 증가함에 따라 기계적 증기 재압축(MVR) 증발기의 사용도 증가했습니다.MVR 기술을 사용하여 가능한 에너지 절약은 상당합니다.MVR 증발기는 매우 낮은 특정 에너지 소비로 작동하는 동시에 깨끗한 응축수를 생성하여 공장에서 담수 소비를 최소화하도록 설계되었습니다.

최고의 에너지 효율성

다중 효과 증발기에 비해 MVR 증발기는 훨씬 적은 에너지를 소비합니다.

가장 깨끗한 응축수

증발기 덕트 및 라멜라의 고효율 응축수 분리와 더러운 응축수 분획의 통합 스트리핑을 통해 깨끗하고 재사용 가능한 물을 생성합니다.

MVR 기술적 특성

MVR 기술은 고가의 열원 대신 생성된 증기를 열로 사용합니다.

MVR 기술은 냉각탑이 필요하지 않아 냉각수 사용량을 크게 줄입니다.

MVR 기술은 기존의 다중 효과 증발 기술보다 더 효율적이며 에너지를 절약하고 운영 비용을 절감합니다.

MVR 기술은 진정한 에너지 절약, 물 절약, 환경 친화적이며 자원 재활용에 도움이 됩니다.

MVR 기술은 저온 증발을 달성하여 재료에 미치는 영향을 크게 줄입니다.

MVR 기술 시스템 구조는 연속 작동으로 단순하고 완전 자동화되어 있습니다.

MVR 시스템은 증발기, 증기 압축기, 분리기, 펌프, 배관, 기기 및 전기 제어 구성 요소로 구성됩니다.

MVR 시스템은 단순한 증발기 또는 정교한 낙하 필름 튜브 증발기를 중심으로 설계될 수 있습니다.

MVR 시스템은 단순한 증기 압축 또는 정교한 루트 펌프를 사용할 수 있습니다.

MVR 시스템은 액체 보유량이 낮거나 더 큰 용량의 탱크 시스템일 수 있습니다.

MVR 시스템은 다양한 증발, 공정 설계 및 유체 구성을 달성할 수 있습니다.

작동 원리 도면

작업

밀짚 펄프 흑액 처리를 위한 두 가지 증발 공정의 작동이 표에 나와 있습니다.

제지펄프 흑액 처리를 위한 2가지 증발공정 운영

참고: 운영 비용 추정: 증기 150rmb/t, 전기 0.6rmb/kWh, 물 0.5rmb/t.

결합 증발 공정 장비 투자 증가: 증발기(2500m2) 375x10000 RMB;MVR 압축기 400x10000rmb, 총 775x10000rmb

결합 증발 공정의 연간 운영 비용 절감: 3672-2115 = 1557(10000RMB)

결합증발공정 투자증가 회수기간 : 755 ÷ 1557=0.5년

100t/h 규모를 예로 들자면, 복합 증발 공정은 반년 만에 늘어난 투자를 회수할 수 있고, 앞으로 매년 1557(10000 RMB)을 절약할 수 있어 상당한 경제적 이익이 있음을 알 수 있습니다.

워크샵 사이트
