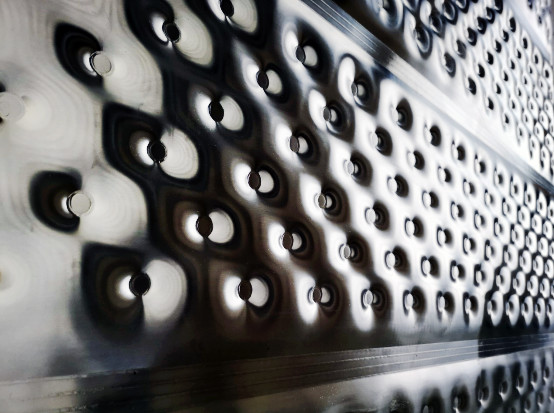

베개판 열 교환기는 완전히 용접 된 열 교환기의 일종으로 파동성, "베개 모양"의 표면을 생성하는 팽창 과정을 특징으로합니다.베개판은 껍질과 튜브와 판 및 프레임 열 교환기와 같은 오래된 기계에 비해 비교적 새로운 발명품입니다.그들은 기하학적 유연성 때문에 냉각 또는 온도 용기뿐만 아니라 "판형"열 교환기로 사용할 수 있습니다.공정 산업은 현재 베개판 장비에 더 많은 관심을 기울이고 사용하고 있습니다..
건축물
베개판은 두 개의 얇은 금속 판이 전체 표면에 서로 정점 용접되어있는 팽창 과정으로 제조됩니다.레이저또는저항 용접접착장 이외의 판의 옆면은 톱니 용접으로 밀폐됩니다. 마지막으로,얇은 금속 판 사이의 간격은 플라이트의 플라스틱 형성을 일으키는 수압 유체에 의해 압력을 가집니다., 결국은 그들의 특징적인 파동 표면에로 이어집니다.

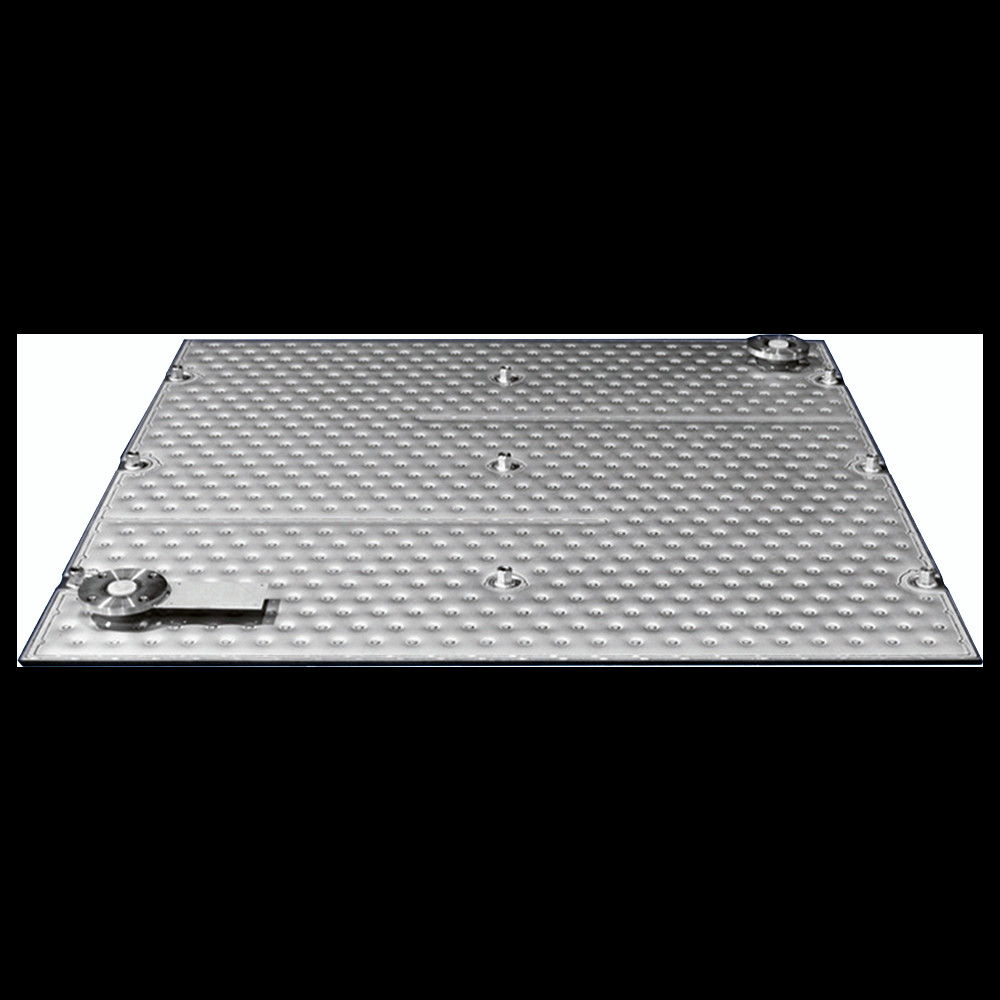

원칙적으로, 두 가지 다른 유형의 베개판이 있습니다: 단일 고각 및 이중 고각.배장선, 후자는 베개 판 열 교환기를 제조하기 위해 스택 (뱅크) 에 조립됩니다.단일 엠보스 된 베개 판은 기본 판이 상단 판보다 훨씬 두꺼우면 형성됩니다.더 얇은 상단판은 변형되고, 밑판은 평평하게 유지됩니다.
또한, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issue베개판 열 교환기에서, 이웃 베개판 사이의 채널의 배프러를 통해 흐름 지도를 달성하는 기술이 최근에 발표되었습니다.
베개판은 설계로 인해 гермети적으로 밀폐되어 있으며, 이는 또한 생산 중에 높은 수준의 구조적 안정성, 자동화 및 적응력을 제공합니다.압력 100 MPa 이상, 온도 800 °C 이상, 베개판을 사용할 수 있습니다.
기술 매개 변수
| 제품 이름 | 베개판 열 교환기 |
| 소재 | 스테인리스 스틸 |
| 색상 | 니켈 화이트 |
| 표준 | DIN GB ISO JIS BA ANSI ASMI |
| 등급 | SUS201,SUS304,SUS316,DSS2205 |
| 개요 이중 베개 부각판 재료 비율 | 베개판 0.8mm+0.8mm 베개판 1.0mm+1.0mm |
| 개요 단일 베개 부각판 재료 비율 | 베개판 0.8mm + 기판 2.0mm 베개판 1.0mm + 2.5mm 기판 베개판 1.2mm + 기판판 4.0~15mm 베개판 1.5mm + 기판판 4.0~15mm 베개판 2.0mm + 5.0~15mm 기판 |
신청서
베개판의 적용은 높은 기하학적 유연성 및 거의 모든 프로세스에 대한 좋은 적응력과 같은 유리한 특성으로 인해 매우 광범위합니다.그 실행은 그 기본 구조에 달려 있습니다., 즉 베개판 뱅크 또는 베개판 자켓 탱크. 상대적으로 평평한 외부 표면은 청소가 쉽고 오염이 많이 발생하는 또는 위생용 용도로 적합합니다.하지만 내부 표면은 각 스팟 용접 주위에 얇은 매듭을 가지고 있으며 청소하기가 쉽지 않습니다, 따라서 내부 표면은 물, 증기 또는 냉각 물질과 같은 오염되지 않는 액체에만 적합합니다.
1- 베개 판 은행 (열 교환기)
베개 판 은행은 일반적으로 액체-액체, 가스-액체, 고 점착성 또는 더러운 매체, 낮은 압력 손실 요구 사항, 응축 (예를 들어 상단 응축),떨어지는 필름 증발 (e(예: 종이 및 직물 공업), 재열기, 물 냉각, 고체 건조, 껍질 얼음 생성 (식품 산업) 등. 또한 일반적으로 몰입 냉장기 (예: 전자기) 로 사용됩니다.뱅크가 탱크에 직접 침몰하는 경우은행은 개별 판이 스택에서 분리 될 수 있도록 구성 할 수 있으며 청소 또는 유지 관리를 쉽게 할 수 있습니다.
2- 베개판에 장착된 탱크
지금까지 가장 광범위하게 사용된 베개판은 유연성, 온도 전달에 대한 전체 표면 덮개, 낮은 유체 보유,유리한 제조 비용 & 시간, 특히 비생성 응용 프로그램에서 쉽게 청소 할 수 있습니다. 탱크는 또한 탱크 바닥을 포함하여 표면에 여러 개의 자켓을 장착 할 수 있습니다.그리고 탱크 내부에 추가 원통 껍질을 포함할 수 있습니다.. 베개판 자켓 탱크의 전형적인 구현 영역은 식품 및 음료 산업 및 화학 및 제약 산업입니다. 이러한 자켓은 또한 "구덩이 자켓"으로 불립니다.
FAQ
1OEM 서비스를 하고요? 부품을 공급하시나요?그래요, 그래요, 그래요, 그래요, 그래요, 그래요.
2어떻게 쉽게 알 수 있을까요?mo원심분리기가 맞나요?우리는 당신이 우리에게 상세한 처리 재료 특성을 제공하는 한, 모델 선택에 도움이 경험을 엔지니어 팀.
3설치와 착공을 위해 기술자를 보내주실래요?예, 우리는 할 수 있습니다, 우리는 많은 서비스를 합니다, 우리의 판매 후 부분을 참조하십시오.
4경쟁사들에 비해 어떤 이점이 있을까요?품질과 경험. 우리는 중국의 최고의 원심분리기 공급업체입니다, 우리의 디자인과 구조는 세계 리더 알파 라발과 비슷합니다, Westfaliar, Flottweg 등
5어떻게 품질을 보호하나요?제 공장은 100년 이상의 경험을 가진 국영기업입니다. 엄격한 운영 정책이 실행되고 있습니다.운영 면허를 가진 노동자, 부품은 멀티프로세싱, 전송 및 전기 부품은 국제적으로 유명한 브랜드입니다. 일련의 테스트와 검사는 전체 생산 단계에서 수행됩니다.
6최종 사용자를 방문하거나 연락할 수 있나요?네, 사용자들은 국내외에 있습니다. 우리는 이름 목록을 제공 할 수 있습니다. 더 많은 정보를 얻기 위해 거기에 갈 수 있습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
