산업용 기계적 증기 재압축 MVR
열 펌프는 에너지를 사용하여 추가 에너지를 사용하여 더 낮은 온도 소스에서 더 높은 온도 수요로 열을 전달합니다.산업용 열 펌프의 경우 열원은 공정 폐열입니다.
기계적 증기 재압축(MVR)은 증기의 압력 및 온도와 함께 해당 포화 온도가 압축에 의해 증가되는 개방형 열 펌프 시스템입니다.증기 재압축은 MVR의 특정 변형입니다.증발기나 밥솥과 같은 산업 작업에서 배출되는 저압 증기는 일반적으로 대기로 배출되거나 냉각탑에서 응축되는 반면 같은 장소의 다른 공장 작업에는 중간 압력 증기가 필요할 수 있습니다.이러한 요구를 충족하기 위해 스로틀 밸브를 가로질러 고압 증기를 확장하는 대신 저압 폐증기를 재사용할 수 있도록 더 높은 압력으로 기계적으로 압축할 수 있습니다.증기 재압축은 기계식 압축기에 의존하여 증기의 잠열 온도를 높여 공정 작업에 사용할 수 있도록 합니다.장점은 필요한 압축 에너지가 재활용된 증기에 존재하는 잠열의 양에 비해 매우 작다는 사실에 있습니다.
증기 재압축의 에너지 성능은 성능 계수(COP)로 표현됩니다.COP는 순 회수 열과 압축기가 사용하는 에너지의 비율을 제공합니다.이 경우 순열은 물 주입에 의한 추가 증기 생산량을 포함한 증기 생산입니다.일반적인 경제적이고 에너지 효율적인 애플리케이션의 최소 COP는 3.5입니다.MVR의 일부 응용 프로그램은 COP가 10 이상입니다.
높은 COP의 핵심 요소는 다음과 같습니다.
절대 증기압의 낮은 비율.최대 비율에 대한 기준은 6이지만 일상적으로 비율은 약 3입니다.
최소 용량입니다.지침은 시간당 최소 1톤의 증기입니다. 압축 후 물 주입.
MVR 증발기는 에너지 소비를 최소화합니다.
MVR 증발기(때때로 증기 압축 증발기라고도 함)는 높은 응축수 품질을 제공하면서 최소한의 에너지 소비와 최대 플랜트 가용성으로 압연액 또는 폐수에서 물을 제거합니다.

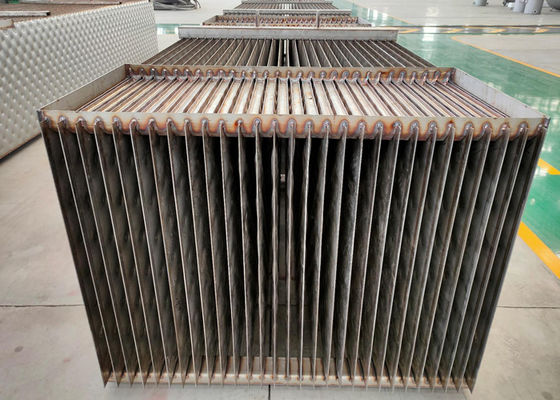

증발기에는 라멜라 가열 표면이 있습니다.본질적으로 거품이 발생하지 않는 이 증발기는 단일 장치에서 용량이 10 ~ 200t/h인 MVR 증발의 낮은 건조 고형물 응용 분야에 이상적으로 적합합니다.
MVR 증발기는 "열 펌프" 원리로 작동합니다.증발된 수증기는 증기의 포화 온도를 증가시키는 간단한 저속 원심 팬 또는 압축기로 재압축됩니다.팬 후 증기는 동일한 장치에서 가열 증기로 사용할 수 있습니다.재압축된 증기는 액체 또는 유출물의 추가 증발을 위해 열 전달 표면을 통해 잠열을 응축 및 방출합니다.
장비 구조
이중 효과 강제 순환 증발기는 히터, 분리기, 기액 분리기, 응축기, 진공 펌프, 강제 순환 펌프, 배출 펌프, 응축수 펌프, 전기 캐비닛, 작동 플랫폼 및 모든 파이프 피팅, 밸브, 기기 등으로 구성됩니다.
히터: 두 세트의 수직형 관형 히터가 직렬로 연결됩니다.공급 액체는 강제 순환 펌프에 의해 첫 번째 히터로 펌핑된 다음 두 번째 히터로 들어갑니다.가열 된 액체는 튜브에서 아래쪽으로 흐르고 접선 방향으로 분리기로 흘러 증기 액체 분리 성능이 향상됩니다.

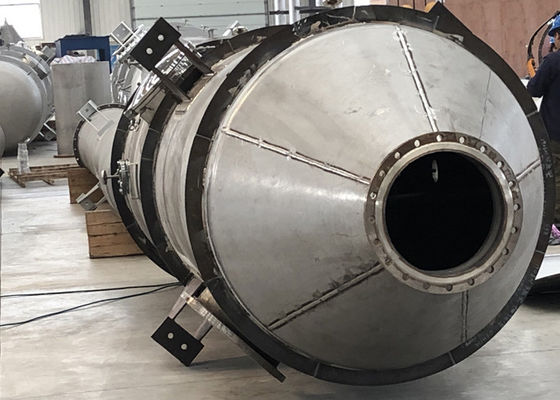

분리기: 수직형, 2차 증기는 상단에서 배출되고 응축기로 들어가기 전에 기액 분리기를 통과합니다.분리기의 바닥은 강제 순환 펌프로 연결됩니다.
증기-액체 분리기: 증발 중에 생성된 작은 액체 방울이 2차 증기로 빠져나가는 것을 방지하여 공급 액체의 손실을 줄이고 파이프라인 및 냉각수의 오염을 방지하는 데 사용됩니다.
응축기 : 증발시 발생하는 거대한 2차증기를 냉각수에 의해 액체로 응축시켜 농축이 원활하게 이루어지도록 합니다.한편, 2차 증기 및 냉각수로부터 비응축 증기를 분리하여 진공 펌프로 쉽게 펌핑하여 진공도를 보장합니다.
이익
매우 낮은 특정 에너지 소비
증기나 냉각수가 필요하지 않음
기존 증발기와 통합할 필요 없음
위치를 비교적 자유롭게 선택할 수 있음
우수한 응축수 분리
손쉬운 용량 제어
크래프트 및 기계 펄프 공장의 다양한 응용 분야에서 입증됨
| 상품명 | MVR 증발기 |
| 애플리케이션 | 쓰레기 물 치료 |
| 콘덴서 | 수직의 |
| 보증 | 12 개월 |
| 특징 | 에너지 절약/낮은 운영 비용 |
| 맞춤형 서비스 | 예 |
작동 원리 기술 도면
생산 과정
