염료 폐수 황산 암모늄에 대한 공장 가격 다중 효과 MVR 증발
다중 효과 증발기
다중 효과 증발기는 단일 효과, 이중 효과 및 삼중 효과 증발기, 단일 효과, 이중 효과 및 삼중 효과 분리기, 예열기, 응축기 및 고온 압력 펌프로 구성됩니다.
(A) 낮은 증발 소비량, 1Kg의 증기는 3.5Kg의 물을 증발시킬 수 있습니다.
(B) 낮은 증발 온도.2배의 증기의 일부를 스프레이식 열압펌프를 통해 단일효과 히터로 흡입할 수 있습니다.고품질 증발을 충분히 사용할 수 있으며 증발 온도가 낮습니다.
(C) 하향 필름형 증발로 농축비가 커서 점도가 있는 물질 액체를 흐르기 쉽고 증발시키기 쉽고 짧은 농축 시간으로 응집하기 어렵다.농도 비율은 1:5에 도달할 수 있습니다.
(D) 장비는 자동 생산, 지적 시스템을 실현할 수 있습니다.
작동
첫 번째 효과 동안 공급된 증기는 더 낮은 압력에서 증기를 생성합니다.이 증기는 증기 가열 증기로 두 번째 효과로 사용됩니다.
효과의 수는 다양하며 최대 8까지 갈 수 있습니다. 효과의 수는 투자 및 운영 비용에 따라 선택됩니다.
마지막 효과의 출구에 있는 증기는 응축되어야 합니다.
예 병렬 흐름 원리
솔루션은 첫 번째 단계의 증발기 회로에 들어갑니다.여기에서 순환된 용액과 혼합되고 증기와 함께 히터 H에서 가열됩니다.증발기 V1에서는 용액을 끓는 온도로 냉각시키면서 용매(물)가 증발한다.그런 다음 용액은 감압 및 더 낮은 온도에서 작동하는 두 번째 단계로 흐릅니다.첫 번째 단계에서 생성된 증기는 두 번째 단계에서 용액의 증발을 위한 열매체로 사용됩니다.이 과정은 용액의 끓는점 상승과 기존 프레임 조건에 따라 여러 번 반복될 수 있습니다.마지막 단계의 증기는 냉각수를 통해 응축됩니다.소금이 공장에서 결정화되는 경우 추가 증발로 용액이 결정이 형성될 정도로 농축됩니다.원하는 경우 현탁액의 결정을 용액에서 분리하고 건조할 수 있습니다.
모든 유형의 증발기에 적합
다중 효과 증발기는 떨어지는 필름, 강제 또는 플래시 냉각 순환 증발기로 구성될 수 있습니다.
애플리케이션
이 기술은 증기 비용이 낮을 때 좋습니다.
다중 효과 시스템의 주요 장점:
투입 에너지 활용 극대화 능력(증기 경제)
전체 시스템을 실행하는 데 필요한 에너지 감소
추가 효과로 응축 부하 감소(냉각수 필요 감소)
주류 흐름 제어
편리한 오염 응축수 수집 및 처리
개별 효과의 온라인 정리 기능
동시 흐름 옵션으로 최대 열 효율
떨어지는 필름 증발기의 기술적인 매개변수
유형 | 단일 효과 | 이중 효과 | 세 가지 효과 |
증발 용량(kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
사료 밀도 % | 재료에 따라 | ||
방전 물질 밀도 % | 재료에 따라 | ||
증기압 | 0.5-0.8 | ||
증기 소비량 / 증발량(열압 펌프 포함) | 0.65 | 0.38 | 0.28 |
증발 온도 | 45-90 | ||
살균 온도 | 90-110 | ||
냉각수 소비량 / 증발량(입구 20°C, 출구 40°C) | 28 | 11 | 8 |
참고: 우리는 고객의 요구 사항에 따라 맞춤형 제품을 설계할 수 있습니다. |

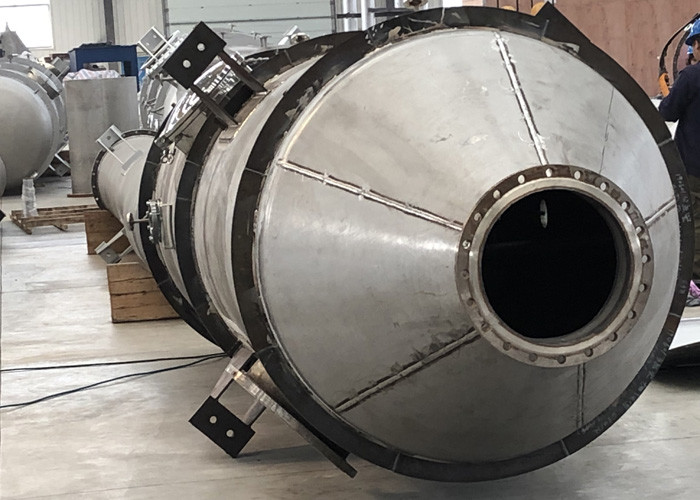

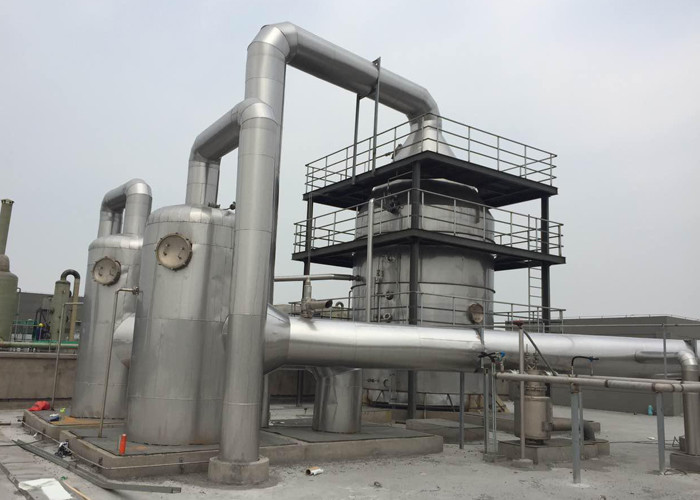

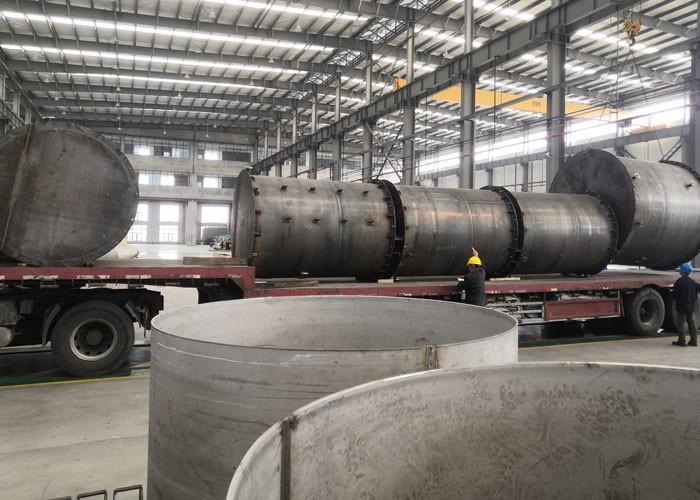

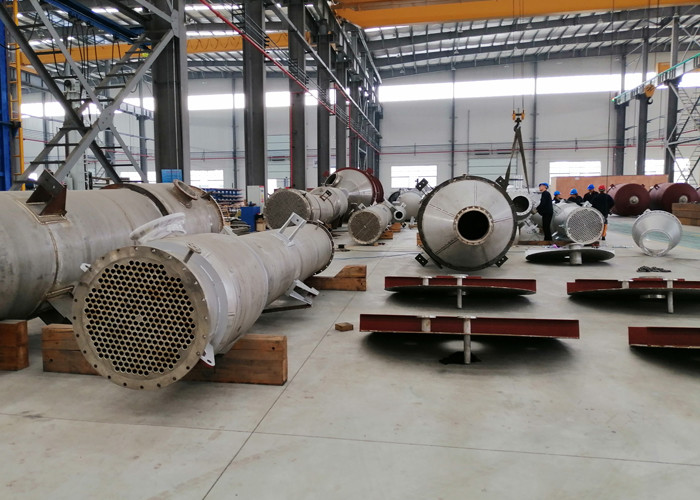

우리의 생산 현장 및 클라이언트 사이트
