살충제 폐수 산업에 적용된 세 가지 효과 증발 결정화 염화나트륨
MEE(다중 효과 증발) 시스템이란 무엇입니까?
다중 효과 증발기 시스템은 여러 단일 효과 증발기를 직렬로 연결하여 연속 증발을 달성하는 시스템입니다.증발은 2차 증기를 생성하기 위해 많은 양의 증기를 소비하는 과정이므로 증기의 폐열을 최대한 활용하기 위해 일반적으로 이전의 2차 증기를 열원으로 다음 효과에 도입한다.이는 증발을 보장하면서 에너지 활용 효율성을 극대화합니다.
다중 효과 증발기의 단계 수 선택은 특정 재료 특성, 들어오고 나가는 재료의 농도, 온도 및 에너지 소비 비용과 같은 다양한 요인에 따라 달라집니다.일반적으로 단계가 많을수록 증기 소비량이 줄어듭니다.우리는 또한 다양한 재료에 적합한 다중 효과 증발기 및 솔루션을 제공하기 위해 최선을 다하고 있습니다.
재료 공정
(1) 원료는 전자식 유량계를 통해 공급 펌프에 의해 전면 1차 예열기로 전달된 다음 1차 강하막 증발 및 농축을 위해 액체 분배기를 통해 1차 효과 히터의 상단으로 들어갑니다.
(2) 1차 효과 농축액은 2차 강하막 증발 농축용 1차 효과 바닥재 순환 펌프에 의해 2차 효과 히터의 상부 분배기로 이송됩니다.
(3) 두 번째 효과 농축액은 두 번째 효과 바닥재 순환 펌프에 의해 세 번째 효과 가열기의 상부 분배기로 이송되어 3배의 강하 필름 증발 농도를 유지합니다.
(4) 세 번째 효과 농축 액체 배출, 비중계의 온라인 감지, 물질 농도의 실시간 감지, 물질 농도가 설정된 요구 사항에 도달하면 배출 밸브와 상호 연결되어 배출 밸브를 열고 재료를 완제품 탱크로 운반하십시오. 그렇지 않으면 재료 순환 밸브를 열어 재료를 증발기로 다시 재활용하여 재 증발시킵니다.
스팀 프로세스
원시 증기는 가열 증발 농축을 위해 1차 효과 히터로 들어갑니다. 1차 효과에 의해 생성된 2차 증기는 2차 효과를 가열하는 식입니다.3차 효과에 의해 생성된 2차 증기는 응축 냉각을 위해 최종 응축기로 들어가고 응축수는 응축 펌프에 의해 배출됩니다.
응축수 공정
원료 증기의 소비를 절약하기 위해 쉘 바닥의 물 전달 파이프를 통해 재료를 예열하는 1차 효과에 의해 생성된 응축수;
2차 및 3차 효과에 의해 생성된 응축수는 응축수 펌프에 의해 배출되며 배출은 오염 제로에 도달했습니다.비응축 가스는 비응축 가스 파이프에 의해 말단 응축기에 연결되고 진공 펌프에 의해 배출됩니다.
떨어지는 필름 증발기의 기술적인 매개변수
| 유형 | 단일 효과 | 이중 효과 | 세 가지 효과 |
| 증발 용량(kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| 사료 밀도 % | 재료에 따라 | ||
| 방전 물질 밀도 % | 재료에 따라 | ||
| 증기압 | 0.5-0.8 | ||
| 증기 소비량 / 증발량(열압 펌프 포함) | 0.65 | 0.38 | 0.28 |
| 증발 온도 | 45-90 | ||
| 살균 온도 | 90-110 | ||
| 냉각수 소비량 / 증발량(입구 20°C, 출구 40°C) | 28 | 11 | 8 |
| 참고: 우리는 고객의 요구 사항에 따라 맞춤형 제품을 설계할 수 있습니다. | |||
작동 원리 도면

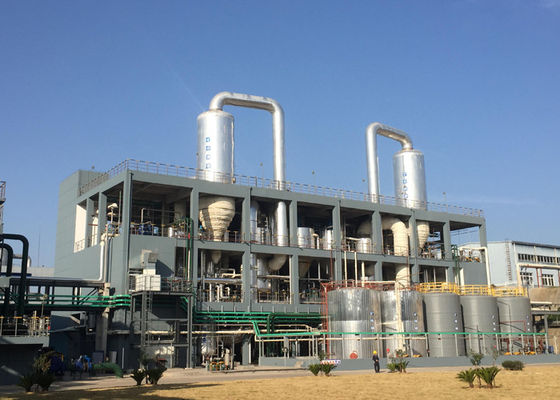

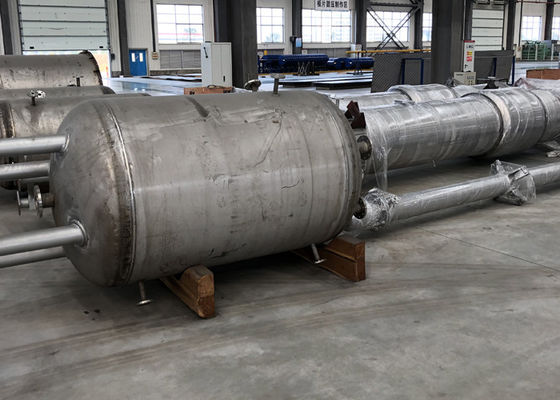

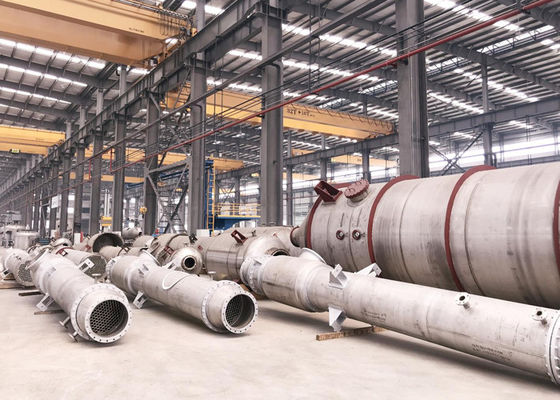

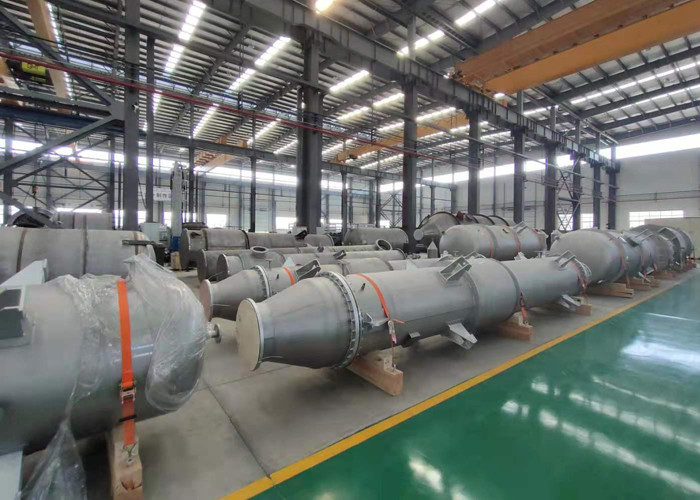

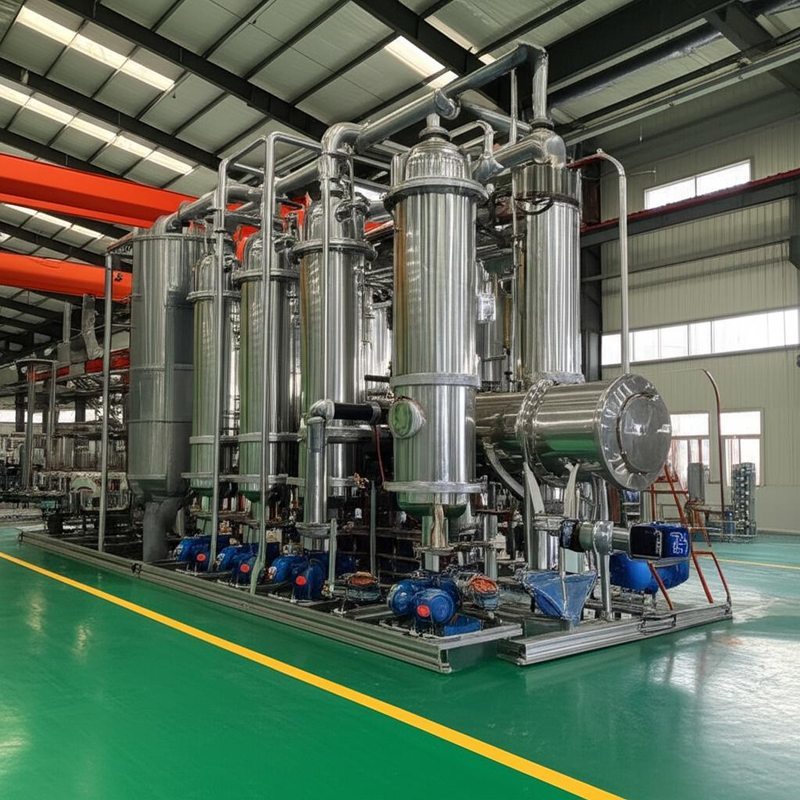

우리의 생산 능력 및 고객 사이트
