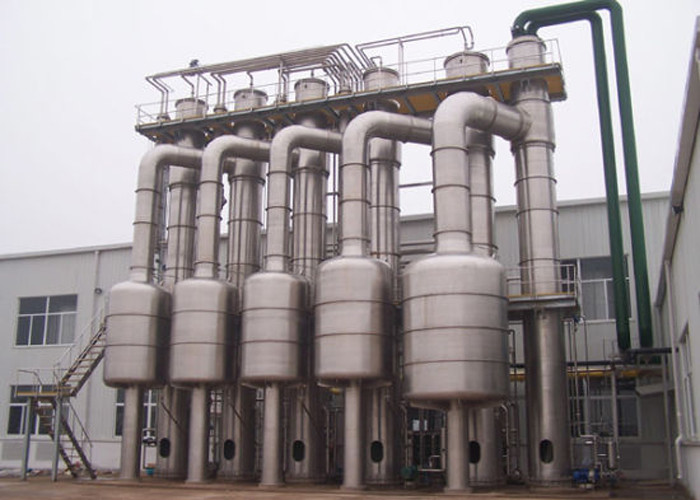

약제 유출물 처리를 위한 주문을 받아서 만들어진 스테인리스 다 효력 떨어지는 필름 증발기
다중 효과 증발기
다중 효과 증발기는 한 효과에서 생성된 증기가 다른 효과를 구동하는 데 사용되므로 증기 경제성을 극대화합니다.이러한 유형의 다중 효과 시스템은 각 효과에서 최종 농도 배출까지 유체가 점진적으로 감소하므로 연속 공급 응용 분야에 적합합니다.특허 기술을 기반으로 하는 증발기 설계는 최적의 증발을 달성하기 위해 증기 및 유체 기능 조건 모두에 대해 각 효과를 최적화할 수 있으므로 다중 효과 시스템에 이상적입니다.이러한 능력은 당사의 완전한 시스템 설계와 함께 효율성과 신뢰성 시장을 선도할 수 있도록 합니다.
구조 및 성능 특성
증발기는 가열 챔버와 기액 분리 챔버로 구성됩니다.증발 장치는 2개 이상의 증발기, 히트 펌프, 각 효과의 입구 및 출구 펌프, 진공 장치, 감지 장치, 파이프라인 및 밸브로 구성됩니다.가열 챔버는 주로 쉘, 튜브 번들 분배 장치 및 연결 파이프로 구성되는 반면 증기-액체 분리 챔버는 주로 쉘 및 폼 스로워로 구성됩니다.
NS.단위는 하류 연속 공급 방법 또는 역류 또는 혼합 공급 방법을 채택할 수 있습니다.용액의 흐름 방향은 가열 증기의 흐름 방향과 동일하며, 원료는 첫 번째 효과에 들어가기 전에 예열기에 의해 끓는점까지 예열됩니다.효과 전 용액의 끓는점이 후 효과 용액의 끓는점보다 높기 때문에 물질이 후 효과 용액에 들어갈 때 과열되어 스스로 증발합니다.한편, 사전 효과 응축수의 일부는 사후 효과 용액에 들어갈 때 자체적으로 증발할 수 있으므로 더 많은 2차 증기가 생성될 수 있습니다.역류 공급에서 원료는 세 번째 효과에 의해 공급되고 두 번째 효과 후에 첫 번째 효과에 의해 배출됩니다.혼합 및 공급시 원료는 세 번째 효과에 의해 공급되고 첫 번째 효과에 이어 두 번째 효과에 의해 배출됩니다.
NS.단열 압축의 도움으로 증기 제트 히트 펌프의 일부 1차 및 2차 증기의 포화 온도가 상승한 다음 가열 증기로 1차 가열 챔버로 돌아가서 증기의 경제성을 향상시킵니다.
씨.정적 분배기는 가열 챔버의 상단에서 공급 튜브에 들어간 후 튜브 내벽에서 재료가 균일하고 효과적으로 흐르도록 하므로 열 전달 계수가 크게 향상됩니다.동시에 액체 기둥의 정적 헤드로 인한 온도 손실은 무시할 수 있으므로 동일한 조건에서 유막 증발기의 유효 온도 차이가 큽니다.
NS.증발기에서 용액의 체류 시간이 짧기 때문에 특히 열에 민감한 물질의 증발에 적합합니다.
다중 효과 증발 시스템의 적용은 어디에 사용됩니까?
식품 산업, 폐수 처리, 농축 및 결정화.
이 MEE 증발기의 구성 요소는 무엇입니까?
열교환기, 재순환 펌프, 분리기, 응축기, 이송 펌프, 응축수 펌프, 진공 펌프, 작동 플랫폼, 제어 시스템.
변형
증기 소비를 줄이기 위해 단계 수를 늘립니다.
소금 분리 유무에 관계없이.
다른 예열 개념.
혼합 또는 표면 응축기에서 최종 단계의 증기의 증기 응축.
증발될 용액이 첫 번째 단계(병렬 흐름) 또는 마지막 단계(역류)로 유입됩니다.따라서 농축물은 공장에서 차갑게(병렬 흐름) 배출되거나 뜨거운(역류) 배출됩니다.
떨어지는 필름 증발기의 기술적인 매개변수
| 유형 | 단일 효과 | 이중 효과 | 세 가지 효과 |
| 증발 용량(kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| 사료 밀도 % | 재료에 따라 | ||
| 방전 물질 밀도 % | 재료에 따라 | ||
| 증기압 | 0.5-0.8 | ||
| 증기 소비량 / 증발량(열압 펌프 포함) | 0.65 | 0.38 | 0.28 |
| 증발 온도 | 45-90 | ||
| 살균 온도 | 90-110 | ||
| 냉각수 소비량 / 증발량(입구 20°C, 출구 40°C) | 28 | 11 | 8 |
| 참고: 우리는 고객의 요구 사항에 따라 맞춤형 제품을 설계할 수 있습니다. | |||
작동 원리 도면

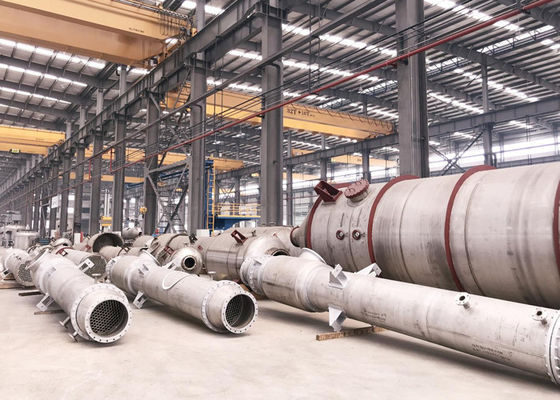

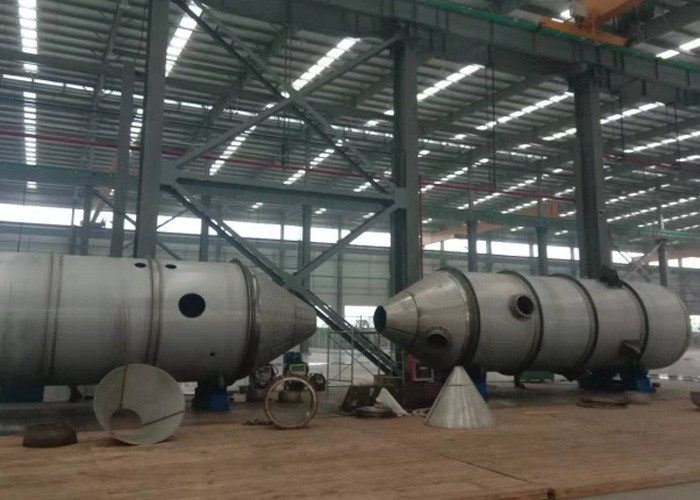

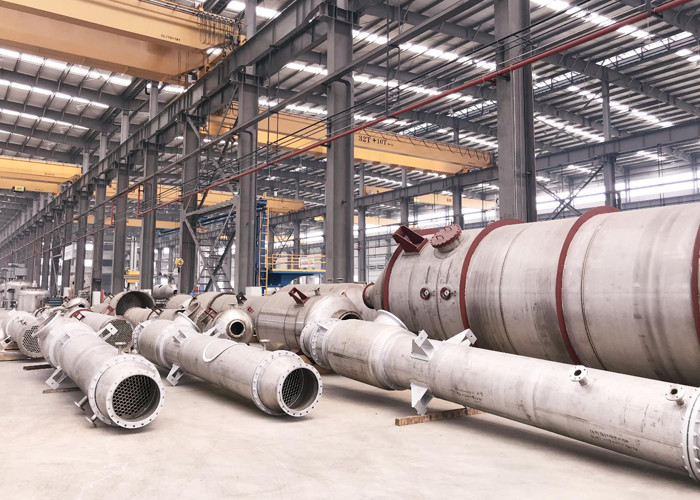

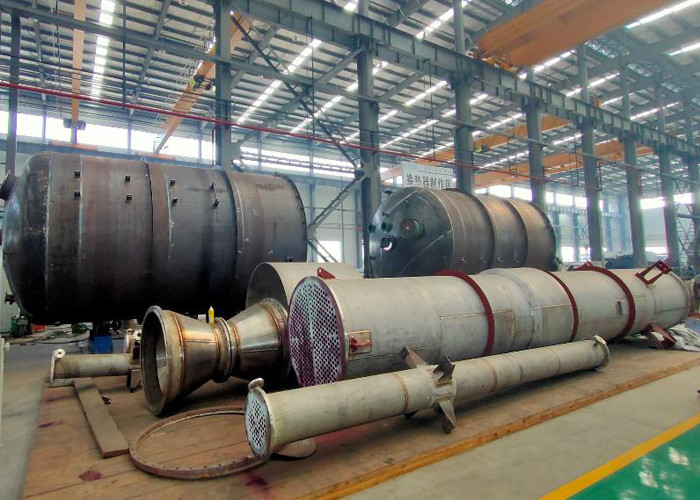

워크샵 장소
