농축, 결정화를 위한 산업용 에너지 절약 증발기 TVR 시스템
TVR 증발 및 농축 장비
TVR 히트펌프를 이용하여 2차 증기의 일부를 가열실의 열원으로 재압축하는 증발 농축 결정화 장비입니다.
0.7MPa 이상의 포화 증기를 안정적으로 공급하기 위한 공급 조건이 필요합니다.
TVR의 성능은 스팀절감 효과와 직결되므로 동작성능이 보장된 제품을 사용해야 합니다.
TVR의 품질과 성능이 좋지 않으면 스팀절약 효과가 뚜렷하지 않고 소음과 진동으로 인해 파손되기 쉽습니다.
시스템 구성:
예열기, 증기 압축기, 증발기, 분리기, 순환 펌프, 전기 제어 시스템, 파이프라인 연결 시스템, 강철 프레임 플랫폼 및 기타 시스템.
열 증기가 재압축되면 열 펌프 원리에 따라 끓는 챔버의 증기가 가열 챔버에서 더 높은 압력으로 압축됩니다.즉, 증기에 에너지가 추가됩니다.가열실의 압력에 상응하는 포화증기 온도가 더 높기 때문에 증기를 가열에 재사용할 수 있습니다.이를 위해 스팀 제트 압축기가 사용됩니다.그들은 제트 펌프의 원리에 따라 작동하고 움직이는 부품이 없으며 설계가 간단하고 효과적이며 최고의 작업 신뢰성을 보장합니다.
열 증기 압축기를 사용하면 효과 증발기를 추가하는 것과 동일한 증기/에너지 절약 효과가 있습니다.열증기압축기의 작동에는 일정량의 생증기, 이른바 동기증기가 필요합니다.이러한 동기 증기는 다음 효과로 보내거나 잔류 증기로 응축기로 보내야 합니다.잔류 증기에 포함된 나머지 에너지는 동기 증기가 제공하는 에너지와 거의 동일합니다.
분리기에서 나오는 2차 증기의 일부는 고압 작동 증기에 의해 구동되고 이젝터로 들어가 혼합, 압력을 높인 다음 가열 증기로 가열 챔버에 들어가 액체를 가열합니다.다른 부분은 응축기로 들어가 응축 후 배출됩니다.가열 증기는 가열 챔버에서 물로 응축되어 배출됩니다.튜브의 용액은 가열 증기의 가열하에 증발 및 농축되고 요구 사항에 도달 한 후 배출됩니다.
스팀 제트 히트 펌프는 구조가 간단하고 작동이 안정적이며 가격이 저렴한 것이 특징입니다.스팀 제트 히트 펌프를 사용하면 효율은 효과 증발기를 추가하는 것과 같습니다.
형질
증발 에너지의 일부만 생증기 형태로 사용해야 합니다.
낮은 투자 비용.
기존 공장의 개조가 가능합니다.
다양한 용도에 적합합니다.
변형
증기 소비를 줄이기 위해 단계 수를 늘립니다.
소금 분리 유무에 관계없이.
다른 예열 개념.
혼합 또는 표면 응축기에서 잉여 증기의 응축.
| 성능 비교 ~을위한 다른 증발기 | ||||
| 안건 | 단일 효과 증발기 | 다중 효과 증발기 | TVR 증발기 | MVR 증발기 |
| 에너지 소비 | 에너지 소비는 다른 것보다 훨씬 높으며 이론상 1톤의 물은 1톤의 증기를 소비합니다. | 비교적 에너지 절약 | 기존의 다중 효과 증발기를 기반으로 하나의 효과가 더 추가되었지만 더 높은 압력의 증기 구동이 필요함 | 증발기에 대한 가장 에너지 절약 기술, 그러나 10-40kwh 소비 전력 |
| 바닥 공간 | 작은 | 크기가 큰 | 크기가 큰 | 작은 |
| 에너지 원 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요, 고압 증기 필요. | 전기, 파이프 네트워크, 모든 폐쇄 루프 순환 시스템이 필요하지 않습니다. |
| 자동성 | 반자동 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 |
작동 원리 도면

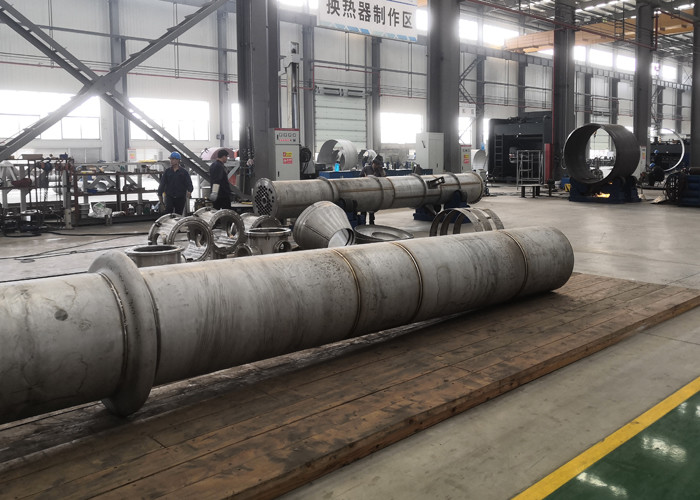

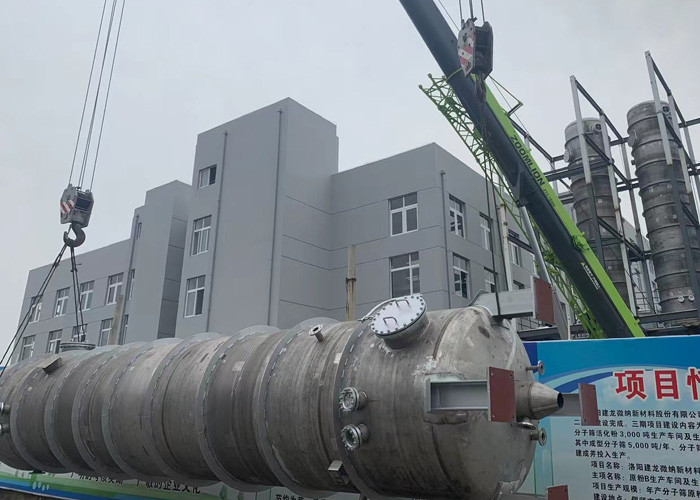

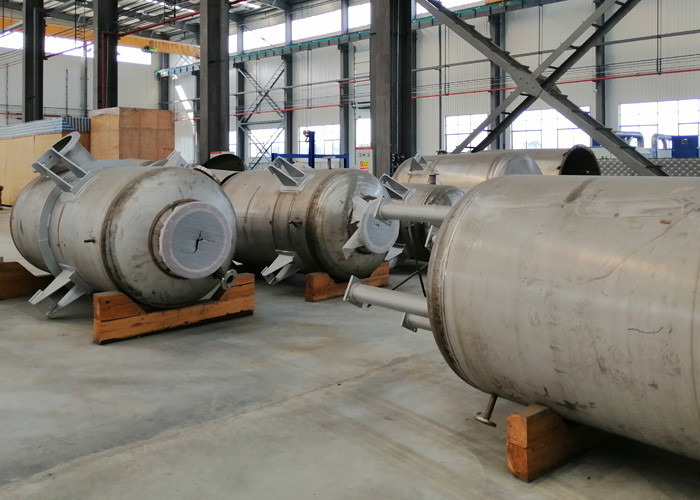

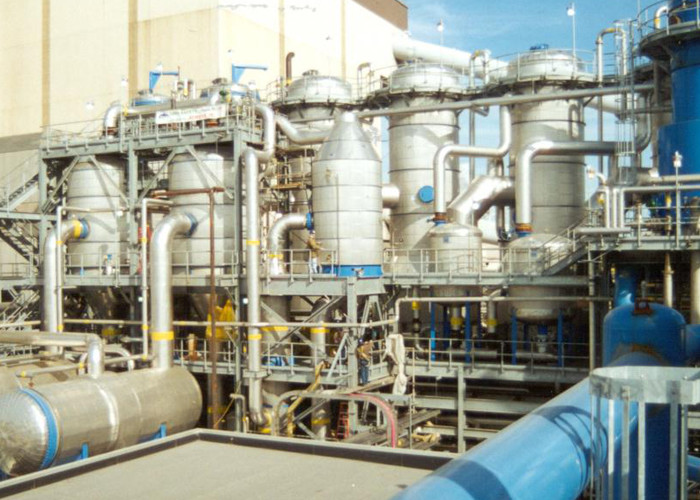

우리 작업장 및 클라이언트 설치
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
