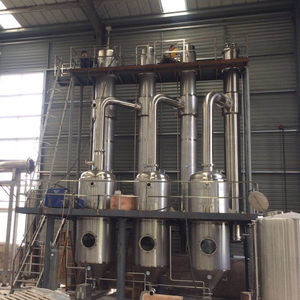

강제 순환 MVR 증발 건조기 시스템은 정유 증류 설비에 사용했습니다

식료품, 화학 산업의 쿠스토미즈드 TVR 증발 건조기 시스템

열 증기재압축 (TVR)

스팀 뜨거워지 증발 건조기 시스템의 에너지 소비를 줄이기 위한 방법.

더 유용한 중간 압력에 재활용된 낮은 압력 수증기를 비말 동반하고 합병된 증기를 방출하기 위해, 증기 분사부에게 고압 증기를 운동유체로 이용합니다.

증기 압축 사이클은 압력에서의 증가와 함께 증가하여 더 저압이 증기의 응축 온도에 르리.

어떻게 열 증기재 압축 증발기가 일합니다

에너지 소비를 줄이기 위해, 증발기로부터의 수증기가 열압축기에서 고압 증기로 비말 동반되고 압축되어서 그것은 증발기 열교환기에 응축될 수 있습니다. 전압력은 동력용 수증기와 수증기의 그것에게 중간입니다. 열압축기는 증발기에서 진공을 유지하는데 사용된 증기분출제트 공기 분사장치와 유사합니다.

오직 증발기로부터의 증기의 부분만을 열교환기 또는 콘덴서를 다음 영향에 응축된 나머지와 열압축기에서 압축될 수 있습니다. 열압축기는 에너지 소비를 줄이기 위해 정상적으로 단일 효과 증발기에 또는 이중 효과 또는 3중 효과 증발기의 첫번째 효과에 사용됩니다. 기계적 재압축과 같이, 열 재압축은 더 낮은 비등점 상승 액체에 적용할 수 있고 압축률을 최소화하기 위해 열교환기에서 차동식을 완화하도록 낮습니다.

열 재압축과 이중 효과 증발기는 전통적 이중 효과 보다 33% 더 적은 스팀을 요구합니다. 본질적으로, 열 재압축과 이중 효과를 위한 스팀 용법은 3중 효과 증발기의 그것에게 비슷합니다.

애플리케이션

증발기 강하 경막 TVR는 완전 자동과 연속증착 시스템을 제공합니다. 증발기 강하 경막 TVR는 제품의 전체 범위의 생산에 적합합니다. 시스템은 제품 조성과 능력의 넓은 범위에 대해 계획되고 그러므로 이용 가능한 고객 특성입니다.

하이라이트

높은 위생적 기준 때문의 긴 생산 작업

증명된 기술

완전히 세척 가능합니다 (제자리 세정)

작업 원칙

증발기 강하 경막 TVR는 습식 처리 영역으로부터 공급됩니다. 유량 조절 탱크로부터 제품은 마지막 제품 수요에 따라서, 적어도 첫번째 칼란드리아의 비등온도로 가열합니다. 이것은 응축물, 초과하는 증기, 증기와 / 또는 뜨거운 물을 사용하여 판 열교환 장치, 관식 열 교환기와 / 또는 직접 가열기에 의해 행해질 수 있습니다. 가열 공정 뒤에 제품은 제품이 증발하기 시작하는 첫번째 칼란드리아로 공급됩니다. 증발기는 저 상품을 의미하는 강하 경막 원리를 부합시켜 일하고 증기가 튜브를 통해 아래쪽으로 흐르고 있습니다. 맨 아래, 정광이 떨어지고 증기가 분리대 속으로 빨려들어가고, 이에 의해서 더 작은 정광 물방울은 증기에서 분리됩니다. 농축 제품은 다음 통과로 펌프질 되며,는 바의 제품이 추가적 농축된다. 마지막 칼란드리아 통과 제품이 제품에 따라서, 펌핑됩니다 그리고 요구했습니단 후 다음 칼란드리아에, 특성을 집중하고 드라이어의 또는 정출 탱크에 대한 순간 냉각기를 통해 탱크를 집중하세요. 물 증발의 양이 제한되고 필요한 온도차가 상대적으로 높은 것처럼, 증기는 추진력으로서 사용됩니다. 이것은 열 증기 재압축 (TVR)로서 언급됩니다. 능력과 특정 제품에 의존하는 것 단수를 필요로 하고 열전 압축기가 규정됩니다. 정광 흐름에서 밀도 조종기는 열전 압축기에 대한 스팀 플로우에서 설정하는데 사용됩니다.

어떻게 열 증기재 압축 증발기가 일합니다

에너지 소비를 줄이기 위해, 증발기로부터의 수증기가 열압축기에서 고압 증기로 비말 동반되고 압축되어서 그것은 증발기 열교환기에 응축될 수 있습니다. 전압력은 동력용 수증기와 수증기의 그것에게 중간입니다. 열압축기는 증발기에서 진공을 유지하는데 사용된 증기분출제트 공기 분사장치와 유사합니다.

오직 증발기로부터의 증기의 부분만을 열교환기 또는 콘덴서를 다음 영향에 응축된 나머지와 열압축기에서 압축될 수 있습니다. 열압축기는 에너지 소비를 줄이기 위해 정상적으로 단일 효과 증발기에 또는 이중 효과 또는 3중 효과 증발기의 첫번째 효과에 사용됩니다. 기계적 재압축과 같이, 열 재압축은 더 낮은 비등점 상승 액체에 적용할 수 있고 압축률을 최소화하기 위해 열교환기에서 차동식을 완화하도록 낮습니다.

열 재압축과 이중 효과 증발기는 전통적 이중 효과 보다 33% 더 적은 스팀을 요구합니다. 본질적으로, 열 재압축과 이중 효과를 위한 스팀 용법은 3중 효과 증발기의 그것에게 비슷합니다.

MVR와 삼중 효과 증발농축기가 비용 비교를 운영합니다 :

FAQ

MVR와 TVR 증발기 사이의 차이가 무엇입니까?

MVR는 기계적 증기 재압축 시스템입니다, 에너지 원이 전력 / 전기, 매우 낮은 에너지 소모량입니다

TVR는 열 증기재압축 시스템 에너지 원이 스팀, 증발의 단수 (칼란드리아)에 의존한 에너지 소비라는 것 입니다.

낙하 박막형 증발기를 사용합니까?

낙하 박막형 증발기는 바른 에너지 효율적인 방법으로 물을 제거하기 위한 신사적인 방법입니다. 높은 증발을 위한 작은 발자국.

얼마나 높이 당신은 전고형물들로 들어갈 수 있습니까?

이것이 매우 상품의 종류에 의존합니다, 모든 상품이 개별적으로 고려하여야만 한다고, 대부분 점착성과 점착성은 전고형물들을 결정할 것입니다.

점착성은 증발기를 사용하기 위한 가능성에 영향을 미칩니까?

예, 점착성은 좋은 증발을 위한 매우 결정적인 요소입니다, 제품이 펌프 작용할 수 있슴에 틀림없습니다.

당신은 낙하 박막형 증발기에 어떤 종류의 제품을 운영할 수 있습니까?

거의 모두 펌프 작용할 수 있는 액체와 가용성 생성물은 낙하 박막형 증발기에 적용될 수 있습니다.

열 증기재압축 증발 결정화기 매개 변수 :

증발(t/h) 0.5-4

날것 스팀 소모(t/h) 0.2x 증발 / 3 효과 미터

날것 수증기 압력 (MPa) 0.2-0.4

스팀 에너지 소비 비율(t/t) 0.02

전기 전원(KW) (28-62)Ｘ 증발

압축기는 온도 범위 10-40C를 제공합니다

증발 온도 범위 40-80C
