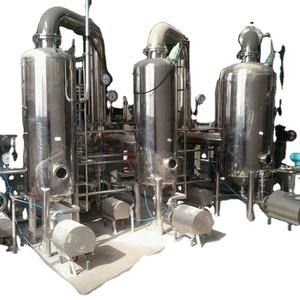

고효율의 TVR 스테인리스 스틸 증발기 TVR 증류 기둥 증기 제트 펌프와 함께 산업용 규모
TVR 증발기
TVR 증발기는 열 증기 재압을 사용하여 증기 분리기에서 증기의 일부를 재압하고 증기와 혼합하여 첫 번째 단계를 가열합니다.
TVR 증발기의 프로세스
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steam이 혼합물은 첫 번째 증발 단계를 가열하는 데 사용됩니다.
TVR 증기기의 증기 소비량은 재압력이 이루어지는 단계의 수에 따라 약 0.3 ~ 0.07 kg의 증기 / kg의 수 증기 사이로 변합니다.
이 설계는 직선 증기 가열 설계보다 비용이 덜 드는 기계가 제공되지만 모터 증기 압력이 필요합니다.
열 압축기
열 압축기는 다른 곳에서 사용하기 위해 폐기물 증기를 캡처하고 재압함으로써 열 에너지를 재활용하도록 설계되었습니다.
열 압축기는 배출기와 마찬가지로 움직이는 부품이 없습니다. 기계적 설계는 증기 상자, 노즐 홀더, 노즐 및 확산기로 구성됩니다.
열 압축기는 고압의 증기를 사용하며, 증기 상자에 들어가 노즐을 통해 팽창합니다.
고속 증기는 폐기물 증기를 혼합 방으로 끌어들여 액체를 결합합니다.
혼합된 액체는 디퓨저를 통해 즉각적인 압력에 다시 압축되며, 이는 역으로 노즐로 작용하여 속도 에너지를 압력 에너지로 재 변환합니다.
열 압축기는 식품, 석유, 화학, 전력 및 종이 산업의 응용을 위해 설계되었습니다.열 재 압축은 일반적으로 농축 과정에서 증발기에서 증기를 재구성하고 재사용하기 위해 유제품 및 주스 산업에서 사용됩니다..
모든 열 압축기는 고객들의 요구사항을 충족시키기 위해 맞춤형 설계와 성능 테스트를 받았습니다.
열 압축기 열 회수 시스템에 대해 더 많은 것을 배우고 특정 프로세스 또는 응용 프로그램을 논의하려면 저희에게 연락하십시오.
특징
증발 에너지의 일부만 살아있는 증기 형태로 사용해야합니다.
낮은 투자 비용
기존 공장에 재구성할 수 있습니다.
다양한 용도로 적합합니다.
변수
증기 소비를 줄이기 위해 단계의 수를 늘립니다.
소금 분리 또는 분리 없이
다른 선열 개념.
믹싱 또는 표면 응축기에서 과잉 증기의 응축.
| 성능 비교 에 대해 다른 것증발기 | ||||
| 항목 | 단일 효과 증발기 | 다중효과 증발기 | TVR 증발기 | MVR 증발기 |
| 에너지 소비 | 에너지 소비는 다른 것보다 훨씬 높습니다. 1톤의 물이 이론적으로 1톤의 증기를 소비합니다. | 비교적 에너지 절약 | 전통적인 다중 효과 증발기에 기반, 하나 더 효과를 추가하지만 더 높은 압력 증기 구동 필요 | 가장 에너지 절감 기술 에바포레이터, 하지만 10-40kwh 전력 소비 |
| 바닥 공간 | 작은 | 큰 | 큰 | 작은 |
| 에너지원 | 증기 & 전력, 필요 증기 파이프 네트워크와 보일러 | 증기 & 전력, 필요 증기 파이프 네트워크와 보일러 | 증기 및 전력, 증기 파이프 네트워크와 보일러, 고압 증기가 필요합니다. | 전기, 파이프 네트워크가 필요 없습니다, 모든 밀폐 순환 시스템 |
| 자동화 | 반 자동 | 완전 자동 작동, 지속적인 증발 | 완전 자동 작동, 지속적인 증발 | 완전 자동 작동, 지속적인 증발 |
작업 원칙 도면

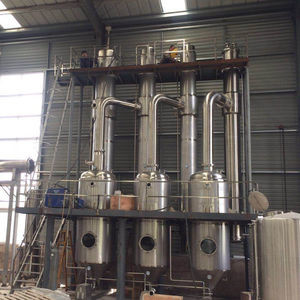

워크샵 사이트
인증서
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
