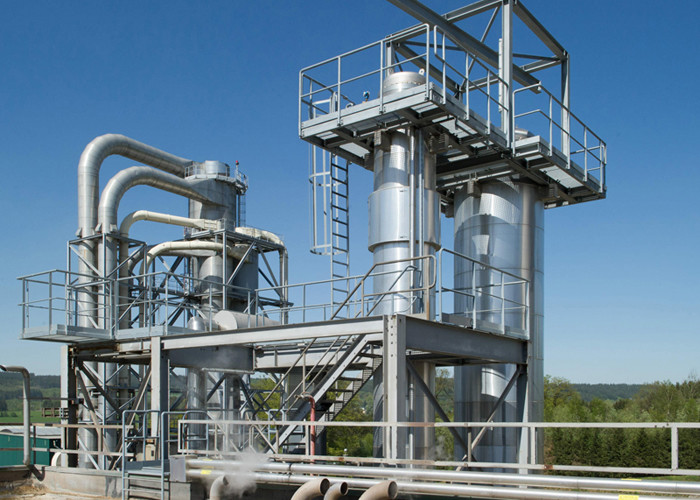

스팀 제트 펌프가 있는 스테인리스 스틸 TVR 증발기

증기 제트 펌프를 가진 고효율 TVR 스테인리스 증발기 TVR 증류탑 산업 규모

TVR 증발기

TVR 증발기는 열 증기 재압축을 사용하여 증기 분리기에서 나온 증기의 일부를 재압축하고 증기와 혼합하여 첫 번째 단계를 가열합니다.

TVR 증발기 공정

열 증기 재압축(TVR)은 일반적으로 증기 분리기에서 증기의 일부를 재활용하고 증기와 혼합하는 이젝터에서 중압 또는 고압 증기를 사용하여 하나 이상의 단계에 걸쳐 발생합니다.이 혼합물은 첫 번째 증발 단계의 가열에 사용됩니다.

TVR 증발기의 증기 소비량은 약0.3 - 0.07 kg 증기/kg 물 증발은 재압축이 일어나는 단계의 수에 따라 다릅니다.

이 설계는 직선 증기 가열 설계보다 비용이 적게 드는 기계를 제공하지만 동기 증기 압력이 필요합니다.

열 압축기

열 압축기는 다른 곳에서 사용하기 위해 폐증기를 포착하고 재압축하여 열 에너지를 재활용하도록 설계되었습니다.

이젝터와 같은 열 압축기에는 움직이는 부품이 없습니다.기계적 설계는 스팀 체스트, 노즐 홀더, 노즐 및 디퓨저로 구성됩니다.

열 압축기는 고압 증기를 구동 유체로 사용하여 증기 상자로 들어가 노즐을 통해 팽창합니다.

그런 다음 고속 증기는 유체가 결합되는 혼합 챔버로 폐증기를 동반합니다.

그런 다음 혼합 유체는 역방향 노즐 역할을 하는 디퓨저를 통해 즉각적인 압력으로 재압축되어 속도 에너지를 압력 에너지로 재변환합니다.

열 압축기는 식품, 석유, 화학, 전력 및 제지 산업의 응용 분야를 위해 설계되었습니다.열 재압축은 일반적으로 농축 과정 동안 증발기에서 증기를 회수하고 재사용하기 위해 낙농 및 주스 산업에 적용됩니다.

모든 열 압축기는 고객의 정확한 사양을 충족하도록 맞춤 설계되고 성능 테스트를 거쳤습니다.

열 압축기 열 회수 시스템에 대해 자세히 알아보고 특정 프로세스 또는 응용 프로그램에 대해 논의하려면 언제든지 당사에 문의하십시오.

형질

증발 에너지의 일부만 생증기 형태로 사용해야 합니다.

낮은 투자 비용.

기존 공장의 개조가 가능합니다.

다양한 용도에 적합합니다.

변형

증기 소비를 줄이기 위해 단계 수를 늘립니다.

소금 분리 유무에 관계없이.

다른 예열 개념.

혼합 또는 표면 응축기에서 잉여 증기의 응축.

작동 원리 도면

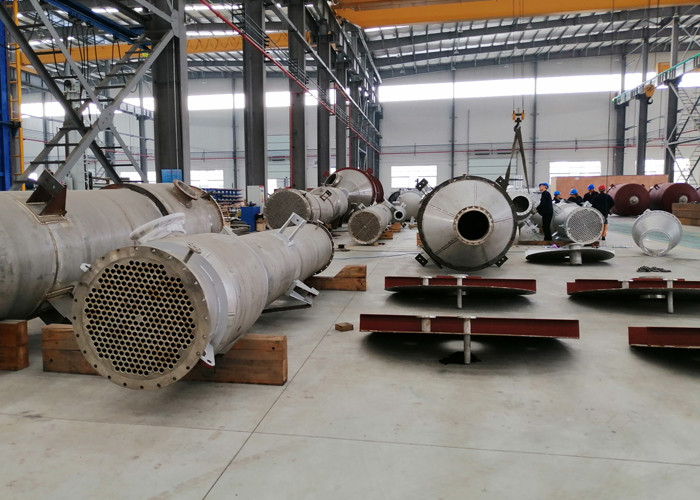

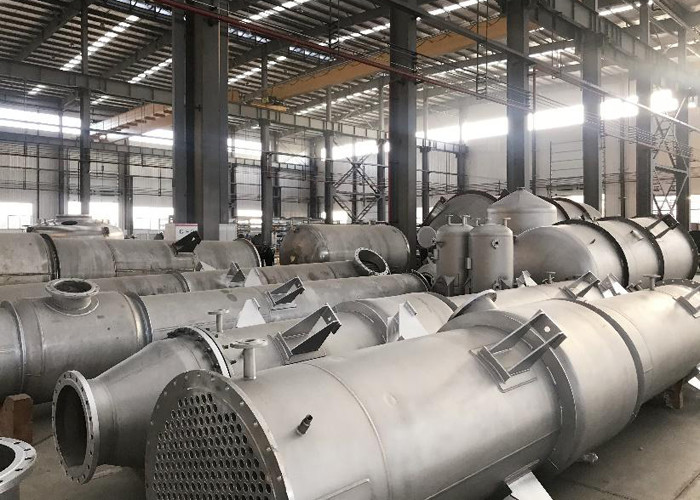

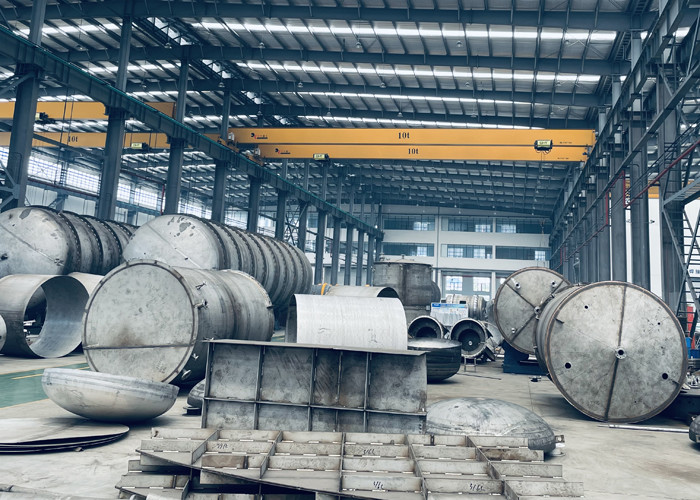

워크샵 장소
