CE 자동 열 증기 재압축 시스템

현지 서비스가 포함된 자동 열 증기 재압축 TVR 증발 시스템

열 증기 재압축(TVR)

증기 가열 증발기 시스템의 에너지 소비를 줄이는 방법.

고압 증기를 증기 이젝터의 구동 유체로 사용하여 재활용된 저압 증기를 동반하고 결합된 증기를 보다 유용한 중간 압력으로 배출합니다.

증기 압축 사이클은 압력 증가에 따라 증가하는 저압 증기의 응축 ​​온도에 의존합니다.

프로세스 설명

용액은 응축수로 예열되고 증발 회로로 들어갑니다.여기에서 순환된 용액과 혼합되고 히터 H에서 예열됩니다. 증발기 V에서 용매(물)가 증발하면서 용액을 끓는 온도로 냉각시킵니다.생성된 증기 증기는 증기의 도움으로 증기 제트 펌프에 의해 더 높은 압력 및 온도 수준으로 압축되어 순환 용액을 가열하기 위한 열매체로 사용될 수 있습니다.과잉 증기는 응축됩니다.소금이 공장에서 결정화되는 경우 추가 증발로 용액이 결정이 형성될 정도로 농축됩니다.원하는 경우 현탁액의 결정을 용액에서 분리하고 건조할 수 있습니다.

형질

증발 에너지의 일부만 생증기 형태로 사용해야 합니다.

낮은 투자 비용.

기존 공장의 개조가 가능합니다.

다양한 용도에 적합합니다.

하이라이트

높은 위생 기준으로 인한 긴 생산 실행

입증된 기술

완전 청소 가능(현장 청소)

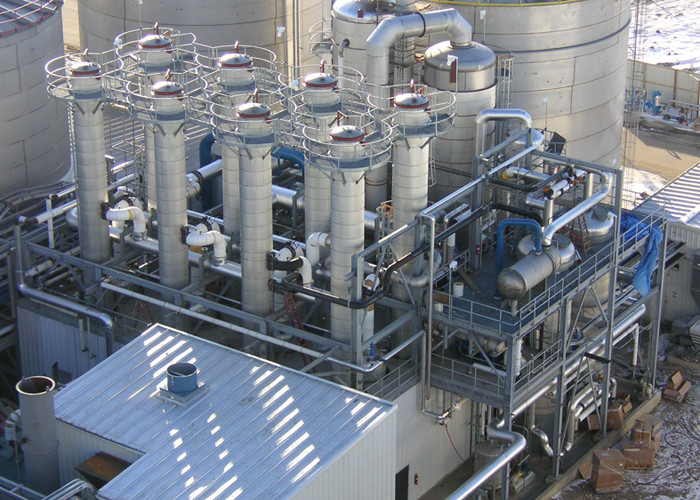

TVR 증발기

수분 증발 능력(T/h)

1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......

이 장비는 연속 농축 장비로 TVP 스팀 히트 펌프, 가열 튜브, 증발 챔버, 응축기, 진공 펌프, 순환 배출 펌프 및 작동 플랫폼으로 구성됩니다.식품, 제약, 화학, 생명 공학, 환경 공학, 폐액 회수 및 기타 산업 분야의 농축에 적합합니다.이 장비는 많은 에너지를 절약하기 위해 TVR 열 펌프 기술을 채택합니다.TVR 히트 펌프를 추가하면 에너지를 절약할 수 있습니다. 최소한 하나 이상의 효과와 동일합니다. 즉, 4개 효과 + TVR의 증기 소비량은 기본적으로 5개 효과의 증기 소비량과 같습니다.

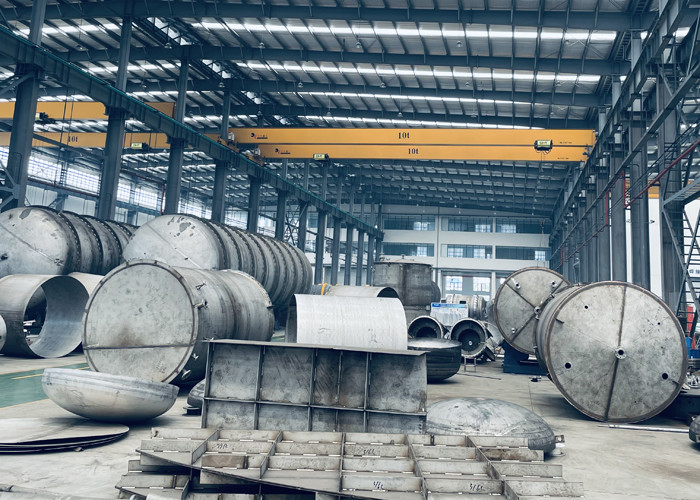

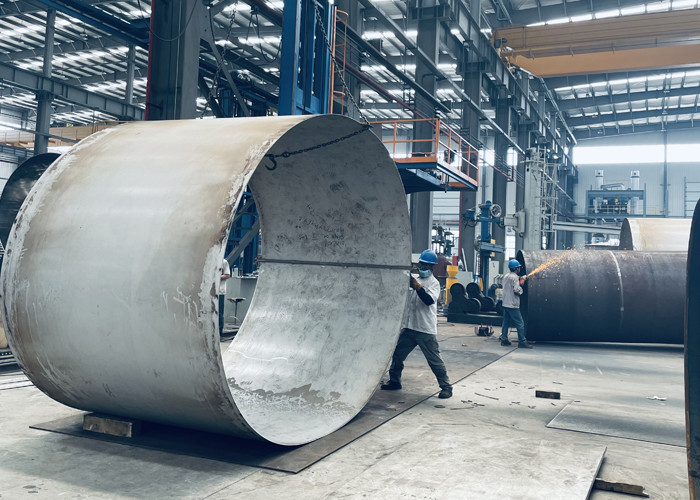

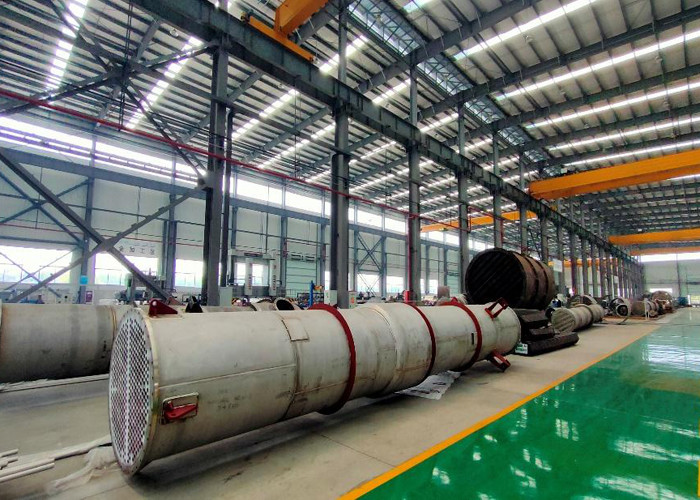

생산 및 설치 설비
