열 압축기 제트 증기에 의한 스테인레스 스틸 TVR 증발기

열 압축기에 의한 스테인리스 스틸 열 증기 재압축(TVR) 제트 증기

시스템 구성:

예열기, 증기 압축기, 증발기, 분리기, 순환 펌프, 전기 제어 시스템, 파이프라인 연결 시스템, 강철 프레임 플랫폼 및 기타 시스템.

열 증기가 재압축되면 열 펌프 원리에 따라 끓는 챔버의 증기가 가열 챔버에서 더 높은 압력으로 압축됩니다.즉, 증기에 에너지가 추가됩니다.가열실의 압력에 상응하는 포화증기 온도가 더 높기 때문에 증기를 가열에 재사용할 수 있습니다.이를 위해 스팀 제트 압축기가 사용됩니다.그들은 제트 펌프의 원리에 따라 작동하고 움직이는 부품이 없으며 설계가 간단하고 효과적이며 최고의 작업 신뢰성을 보장합니다.

열 증기 압축기를 사용하면 효과 증발기를 추가하는 것과 동일한 증기/에너지 절약 효과가 있습니다.열증기압축기의 작동에는 일정량의 생증기, 이른바 동기증기가 필요합니다.이러한 동기 증기는 다음 효과로 보내거나 잔류 증기로 응축기로 보내야 합니다.잔류 증기에 포함된 나머지 에너지는 동기 증기가 제공하는 에너지와 거의 동일합니다.

분리기에서 나오는 2차 증기의 일부는 고압 작동 증기에 의해 구동되고 이젝터로 들어가 혼합, 압력을 높인 다음 가열 증기로 가열 챔버에 들어가 액체를 가열합니다.다른 부분은 응축기로 들어가 응축 후 배출됩니다.가열 증기는 가열 챔버에서 물로 응축되어 배출됩니다.튜브의 용액은 가열 증기의 가열하에 증발 및 농축되고 요구 사항에 도달 한 후 배출됩니다.

스팀 제트 히트 펌프는 구조가 간단하고 작동이 안정적이며 가격이 저렴한 것이 특징입니다.스팀 제트 히트 펌프를 사용하면 효율은 효과 증발기를 추가하는 것과 같습니다.

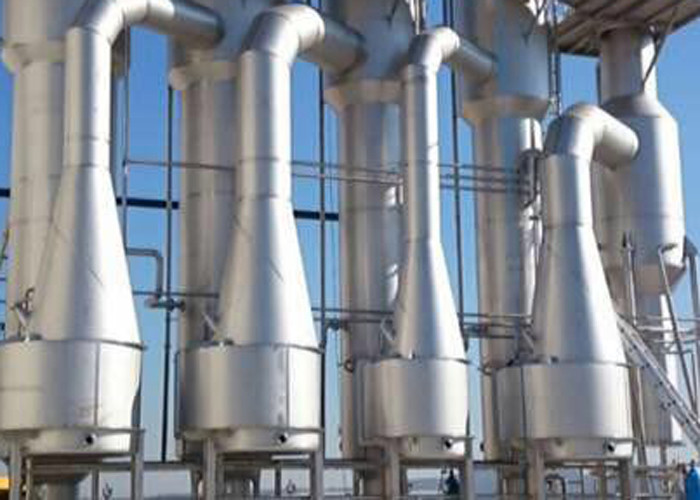

열 증기 재압축 증발기

열 증기 재압축(TVR) 증발기는 열압축기를 사용하여 증발 파운드당 필요한 증기를 줄여 궁극적으로 에너지 소비를 줄이고 비용을 절감합니다.

TVR 증발기

TVR 증발기는 열 증기 재압축을 사용하여 증기 분리기에서 나온 증기의 일부를 재압축하고 증기와 혼합하여 첫 번째 단계를 가열합니다.

TVR 증발기 공정

열 증기 재압축(TVR)은 일반적으로 증기 분리기에서 증기의 일부를 재활용하고 증기와 혼합하는 이젝터에서 중압 또는 고압 증기를 사용하여 하나 이상의 단계에 걸쳐 발생합니다.이 혼합물은 첫 번째 증발 단계의 가열에 사용됩니다.

TVR 증발기의 증기 소비량은 약0.3 - 0.07 kg 증기/kg 물 증발은 재압축이 일어나는 단계의 수에 따라 다릅니다.

이 설계는 직선 증기 가열 설계보다 비용이 적게 드는 기계를 제공하지만 동기 증기 압력이 필요합니다.

애플리케이션

Evaporator Falling Film TVR은 완전 자동 및 연속 증발 시스템을 제공합니다.Evaporator Falling Film TVR은 전체 제품 범위의 생산에 적합합니다.이 시스템은 고객별로 설계되었으므로 광범위한 제품 구성 및 용량에 사용할 수 있습니다.

자주하는 질문

MVR과 TVR 증발기의 차이점은 무엇입니까?

MVR은 기계적 증기 재압축 시스템이며 에너지원은 전력/전기이며 에너지 소비가 매우 낮습니다.

TVR은 열 증기 재압축 시스템입니다. 에너지원은 증기이며 에너지 소비는 증발 단계(칼란드리아) 수에 따라 다릅니다.

Falling Film 증발기를 사용하는 이유는 무엇입니까?

떨어지는 필름 증발기는 매우 에너지 효율적인 방식으로 물을 제거하는 부드러운 방법입니다.높은 증발을 위한 작은 설치 공간.

총 고체에서 얼마나 높이 갈 수 있습니까?

이것은 제품 유형에 따라 매우 다르며 모든 제품은 개별적으로 고려해야 하며 대부분 끈적임과 점도가 전체 고형분을 결정합니다.

점도가 증발기 사용 가능성에 영향을 미칩니까?

예, 점도는 우수한 증발을 위한 매우 중요한 요소이며 제품은 펌핑 가능해야 합니다.

떨어지는 필름 증발기에서 어떤 종류의 제품을 실행할 수 있습니까?

거의 모든 펌핑 가능한 액체 및 용해성 제품은 떨어지는 필름 증발기에서 실행할 수 있습니다.

작동 원리 도면

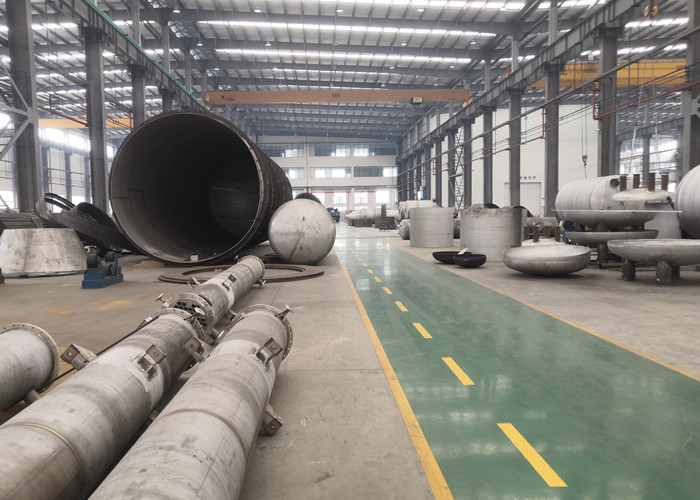

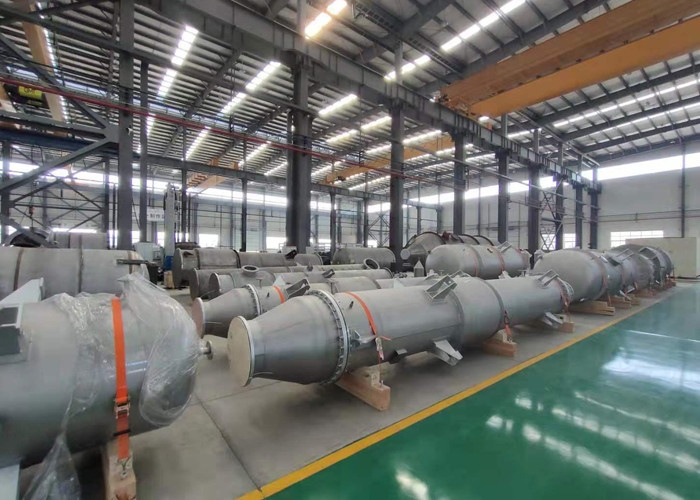

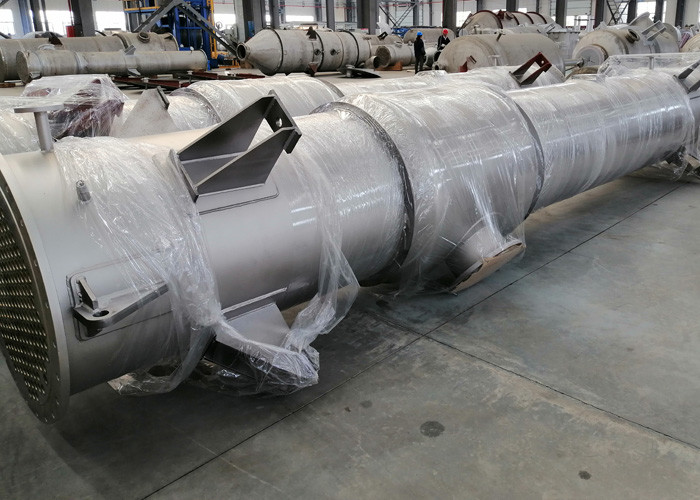

우리의 생산 시설
