환경 폐수 처리에서 열 증기 재압축 증발 시스템의 공장 가격
TVR 증발기
TVR 증발기는 열 증기 재압축을 사용하여 증기 분리기에서 나온 증기의 일부를 재압축하고 증기와 혼합하여 첫 번째 단계를 가열합니다.
TVR 증발기 공정
열 증기 재압축(TVR)은 일반적으로 증기 분리기에서 증기의 일부를 재활용하고 증기와 혼합하는 이젝터에서 중압 또는 고압 증기를 사용하여 하나 이상의 단계에 걸쳐 발생합니다.이 혼합물은 첫 번째 증발 단계의 가열에 사용됩니다.
TVR 증발기의 증기 소비량은 약0.3 - 0.07 kg 증기/kg 물 증발은 재압축이 일어나는 단계의 수에 따라 다릅니다.
이 설계는 직선 증기 가열 설계보다 비용이 적게 드는 기계를 제공하지만 동기 증기 압력이 필요합니다.
열 증기 재압축 증발기
열 증기 재압축(TVR) 증발기는 열압축기를 사용하여 증발 파운드당 필요한 증기를 줄여 궁극적으로 에너지 소비를 줄이고 비용을 절감합니다.
열 증기 재압축 증발 결정기의 특징:
1. 열 증기 재압축 과정에서 비등실의 증기는 열 펌프 원리에 따라 가열실의 더 높은 압력으로 재압축됩니다.
2. 이 가열증기압에 해당하는 포화증기온도가 높다.
열 증기 재압축 증발 결정화기 매개변수:
증발량(t/h) 0.5-4
원증기 소모량(t/h) 0.2배 증발/삼중계
원증기압(MPa) 0.2-0.4
증기 에너지 소비율(t/t) 0.02
전력(Kw)(28-62)x 증발
압축기는 10-40℃의 온도 범위를 제공합니다
증발 온도 범위 40-80℃
애플리케이션
Evaporator Falling Film TVR은 완전 자동 및 연속 증발 시스템을 제공합니다.Evaporator Falling Film TVR은 전체 제품 범위의 생산에 적합합니다.이 시스템은 고객별로 설계되었으므로 광범위한 제품 구성 및 용량에 사용할 수 있습니다.
성능 비교 ~을위한 다른 증발기 | ||||
안건 | 단일 효과 증발기 | 다중 효과 증발기 | TVR 증발기 | MVR 증발기 |
에너지 소비 | 에너지 소비는 다른 것보다 훨씬 높으며 이론상 1톤의 물은 1톤의 증기를 소비합니다. | 비교적 에너지 절약 | 기존의 다중 효과 증발기를 기반으로 하나의 효과가 더 추가되었지만 더 높은 압력의 증기 구동이 필요함 | 증발기에 대한 가장 에너지 절약 기술, 그러나 10-40kwh 소비 전력 |
바닥 공간 | 작은 | 크기가 큰 | 크기가 큰 | 작은 |
에너지 원 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요, 고압 증기 필요. | 전기, 파이프 네트워크, 모든 폐쇄 루프 순환 시스템이 필요하지 않습니다. |
자동성 | 반자동 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 |

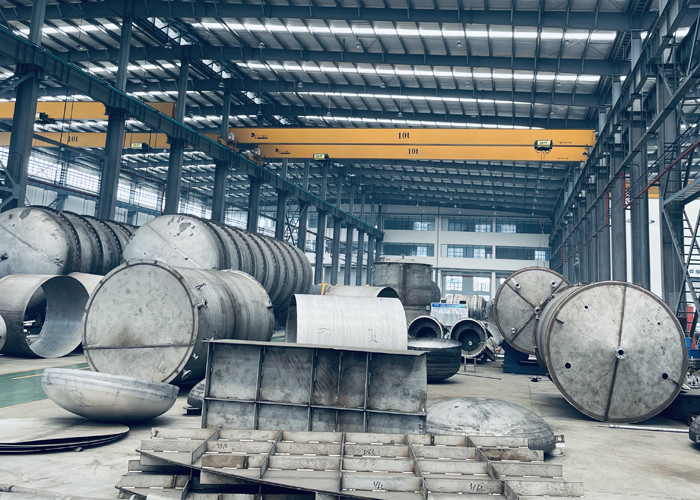

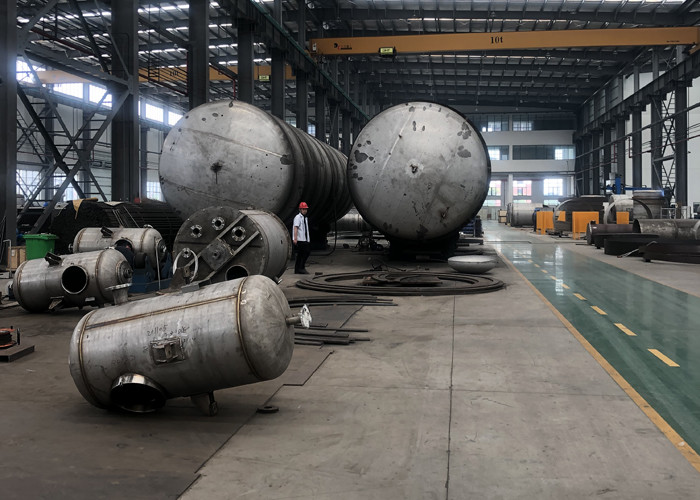

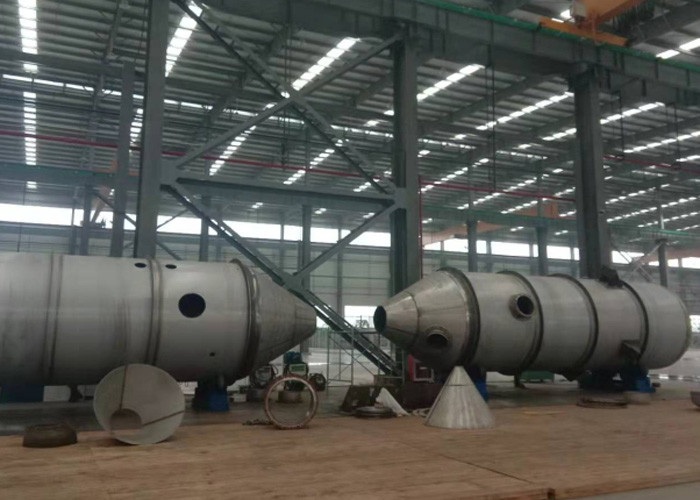

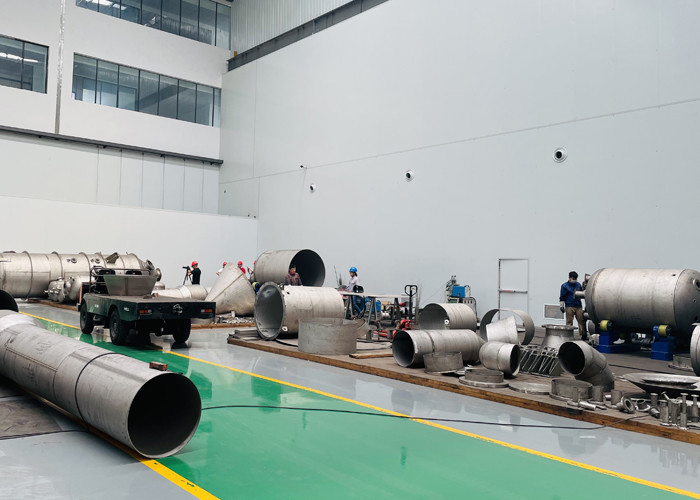

첨단 생산 설비
