과일 주스/유제품/소스용 맞춤형 스팀 절약 TVR 강제 순환 증발기
열 증기 재압축(TVR)
증기 가열 증발기 시스템의 에너지 소비를 줄이는 방법.
고압 증기를 증기 이젝터의 Motive Fluid로 사용하여 재활용된 저압 증기를 동반하고 결합된 증기를 보다 유용한 중간 압력으로 배출합니다.
증기 압축 사이클은 압력 증가에 따라 증가하는 저압 증기의 응축 온도에 의존합니다.
열 증기 재압축 증발기의 작동 원리
에너지 소비를 줄이기 위해 증발기에서 나오는 수증기는 열압축기에서 고압 증기로 동반되고 압축되어 증발기 열교환기에서 응축될 수 있습니다.결과적인 압력은 동기 증기와 수증기의 중간 압력입니다.열 압축기는 증발기에서 진공을 유지하는 데 사용되는 증기 제트 공기 이젝터와 유사합니다.
증발기에서 나오는 증기의 일부만 열압축기에서 압축될 수 있으며 나머지는 차세대 열 교환기 또는 응축기에서 응축됩니다.열 압축기는 일반적으로 에너지 소비를 줄이기 위해 단일 효과 증발기 또는 이중 또는 삼중 효과 증발기의 첫 번째 효과에 사용됩니다.기계적 재압축과 마찬가지로 열적 재압축은 압축비를 최소화하기 위해 열교환기의 낮은 끓는점 상승 액체 및 중간 온도에서 낮은 온도에 더 적합합니다.
열 재압축 방식의 이중 효과 증발기는 기존의 이중 효과보다 33% 적은 증기를 필요로 합니다.본질적으로 열 재압축이 있는 이중 효과의 증기 사용량은 삼중 효과 증발기의 증기 사용량과 비슷합니다.
애플리케이션
Evaporator Falling Film TVR은 완전 자동 및 연속 증발 시스템을 제공합니다.Evaporator Falling Film TVR은 전체 제품 범위의 생산에 적합합니다.이 시스템은 고객별로 설계되었으므로 광범위한 제품 구성 및 용량에 사용할 수 있습니다.
하이라이트
높은 위생 기준으로 인한 긴 생산 실행
입증된 기술
완전 청소 가능(현장 청소)
작동 원리
증발기 낙하 필름 TVR은 습식 공정 영역에서 공급됩니다.균형 탱크에서 제품은 최종 제품 요구 사항에 따라 첫 번째 칼란드리아의 끓는 온도 이상으로 가열됩니다.이것은 판형 열 교환기, 관형 열 교환기 및/또는 응축수, 과잉 증기, 증기 및/또는 뜨거운 물을 사용하여 직접 히터를 사용하여 수행할 수 있습니다.가열 공정 후 제품은 제품이 증발하기 시작하는 첫 번째 칼란드리아로 공급됩니다.증발기는 제품과 증기가 튜브를 통해 아래쪽으로 흐르는 것을 의미하는 낙하 필름 원리에 따라 작동합니다.바닥에서 농축액이 떨어지고 증기가 분리기로 흡입되어 더 작은 농축액 방울이 증기에서 분리됩니다.농축된 제품은 다음 패스로 펌핑되어 제품이 더욱 농축됩니다.최종 칼란드리아 통과 제품이 펌핑된 후 제품 및 필요한 농축물 특성에 따라 다음 칼란드리아로, 건조기의 농축 탱크 또는 플래시 냉각기를 통해 결정화 탱크로 이동합니다.수분 증발량이 제한되어 있고 요구되는 온도차가 상대적으로 높기 때문에 증기가 동력으로 사용됩니다.이를 열 증기 재압축(TVR)이라고 합니다.용량 및 특정 제품 요구 사항에 따라 단계 및 열 압축기가 정의됩니다.농축 흐름의 밀도 컨트롤러는 증기 흐름을 열 압축기로 설정하는 데 사용됩니다.
| 성능 비교 ~을위한 다른 증발기 | ||||
| 안건 | 단일 효과 증발기 | 다중 효과 증발기 | TVR 증발기 | MVR 증발기 |
| 에너지 소비 | 에너지 소비는 다른 것보다 훨씬 높으며 이론상 1톤의 물은 1톤의 증기를 소비합니다. | 비교적 에너지 절약 | 기존의 다중 효과 증발기를 기반으로 하나의 효과가 더 추가되었지만 더 높은 압력의 증기 구동이 필요함 | 증발기에 대한 가장 에너지 절약 기술, 그러나 10-40kwh 소비 전력 |
| 바닥 공간 | 작은 | 크기가 큰 | 크기가 큰 | 작은 |
| 에너지 원 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요, 고압 증기 필요. | 전기, 파이프 네트워크, 모든 폐쇄 루프 순환 시스템이 필요하지 않습니다. |
| 자동성 | 반자동 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 |
MVR 및 3중 효과 증발 장비 운영 비용 비교:
| 10T/h 증발기 운영 비용 비교 | |||
| 이름 | MVR 증발기 | 삼중 효과 증발기 | |
| 증기 소비 비용 | 0.6(재료 예열 증기 소비량)t/h×180RMB/t=108RMB/h | [4.0+0.6(재료 예열 증기 소비량)]t/h×180RMB/t=828RMB/h | |
| 전하 | 500kw/h×0.80RMB/kw=400RMB/h | 160kw/h×0.80RMB/kw=128RMB/h | |
| 응축수 회수 | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
| 시간당 운영 비용 | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
| 연간 운영 비용 | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
| 연간 운영 비용 차이:6566400-3427200=3139200위안 |
|
||
자주하는 질문
MVR과 TVR 증발기의 차이점은 무엇입니까?
MVR은 기계적 증기 재압축 시스템이며 에너지원은 전력/전기이며 에너지 소비가 매우 낮습니다.
TVR은 열 증기 재압축 시스템입니다. 에너지원은 증기이며 에너지 소비는 증발 단계(칼란드리아) 수에 따라 다릅니다.
Falling Film 증발기를 사용하는 이유는 무엇입니까?
떨어지는 필름 증발기는 매우 에너지 효율적인 방식으로 물을 제거하는 부드러운 방법입니다.높은 증발을 위한 작은 설치 공간.
총 고체에서 얼마나 높이 갈 수 있습니까?
이것은 제품 유형에 따라 매우 다르며 모든 제품은 개별적으로 고려해야 하며 대부분 끈적임과 점도가 전체 고형분을 결정합니다.
점도가 증발기 사용 가능성에 영향을 미칩니까?
예, 점도는 우수한 증발을 위한 매우 중요한 요소이며 제품은 펌핑 가능해야 합니다.
떨어지는 필름 증발기에서 어떤 종류의 제품을 실행할 수 있습니까?
거의 모든 펌핑 가능한 액체 및 용해성 제품은 떨어지는 필름 증발기에서 실행할 수 있습니다.

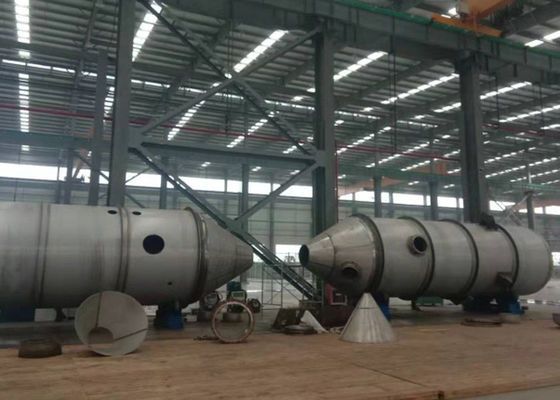

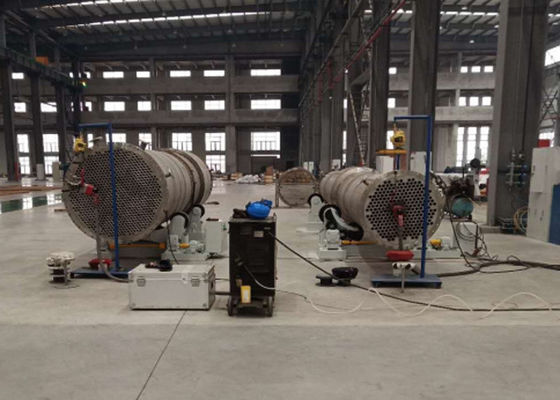

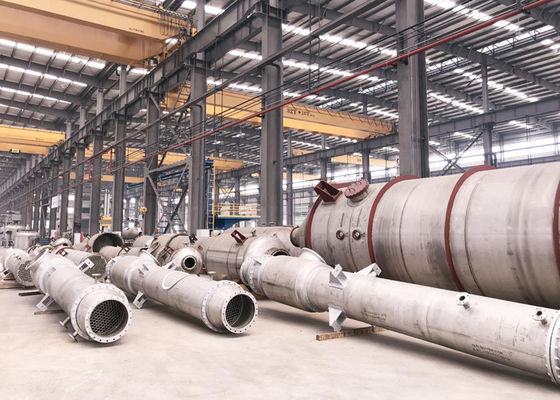

우리의 생산 설비
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
