제약 분야의 높은 열전달 계수 TVR 증발기

제약 생산의 산업 높은 열전달 계수 열 증기 재압축 TVR 증발기

열 증기 재압축(TVR)

증기 가열 증발기 시스템의 에너지 소비를 줄이는 방법.

고압 증기를 증기 이젝터의 구동 유체로 사용하여 재활용된 저압 증기를 동반하고 결합된 증기를 보다 유용한 중간 압력으로 배출합니다.

증기 압축 사이클은 압력 증가에 따라 증가하는 저압 증기의 응축 ​​온도에 의존합니다.

작동 원리

증발기 낙하 필름 TVR은 습식 공정 영역에서 공급됩니다.균형 탱크에서 제품은 최종 제품 요구 사항에 따라 첫 번째 칼란드리아의 끓는 온도 이상으로 가열됩니다.이것은 판형 열 교환기, 관형 열 교환기 및/또는 응축수, 과잉 증기, 증기 및/또는 뜨거운 물을 사용하여 직접 히터를 사용하여 수행할 수 있습니다.가열 공정 후 제품은 제품이 증발하기 시작하는 첫 번째 칼란드리아로 공급됩니다.증발기는 제품과 증기가 튜브를 통해 아래쪽으로 흐르는 것을 의미하는 낙하 필름 원리에 따라 작동합니다.바닥에서 농축액이 떨어지고 증기가 분리기로 흡입되어 더 작은 농축액 방울이 증기에서 분리됩니다.농축된 제품은 다음 패스로 펌핑되어 제품이 더욱 농축됩니다.최종 칼란드리아 통과 제품이 펌핑된 후 제품 및 필요한 농축물 특성에 따라 다음 칼란드리아로, 건조기의 농축 탱크 또는 플래시 냉각기를 통해 결정화 탱크로 이동합니다.수분 증발량이 제한되어 있고 요구되는 온도차가 상대적으로 높기 때문에 증기가 동력으로 사용됩니다.이를 열 증기 재압축(TVR)이라고 합니다.용량 및 특정 제품 요구 사항에 따라 단계 및 열 압축기가 정의됩니다.농축 흐름의 밀도 컨트롤러는 증기 흐름을 열 압축기로 설정하는 데 사용됩니다.

하이라이트

높은 위생 기준으로 인한 긴 생산 실행

입증된 기술

완전 청소 가능(현장 청소)

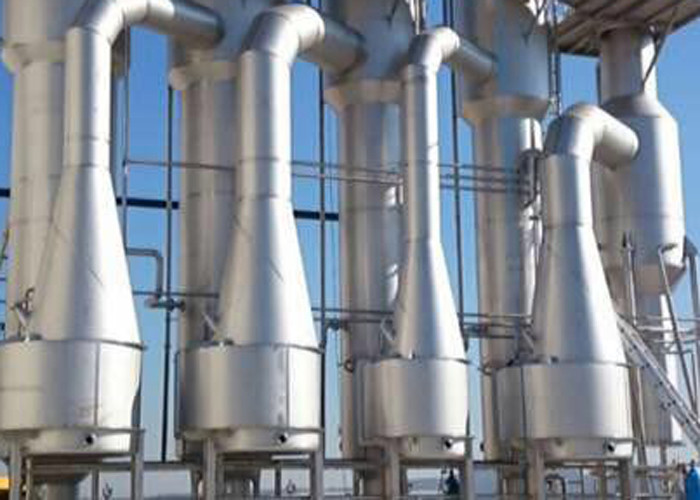

TVR 증발기

수분 증발 능력(T/h)

1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......

이 장비는 연속 농축 장비로 TVP 스팀 히트 펌프, 가열 튜브, 증발 챔버, 응축기, 진공 펌프, 순환 배출 펌프 및 작동 플랫폼으로 구성됩니다.식품, 제약, 화학, 생명 공학, 환경 공학, 폐액 회수 및 기타 산업 분야의 농축에 적합합니다.이 장비는 많은 에너지를 절약하기 위해 TVR 열 펌프 기술을 채택합니다.TVR 히트 펌프를 추가하면 에너지를 절약할 수 있습니다. 최소한 하나 이상의 효과와 동일합니다. 즉, 4개 효과 + TVR의 증기 소비량은 기본적으로 5개 효과의 증기 소비량과 같습니다.

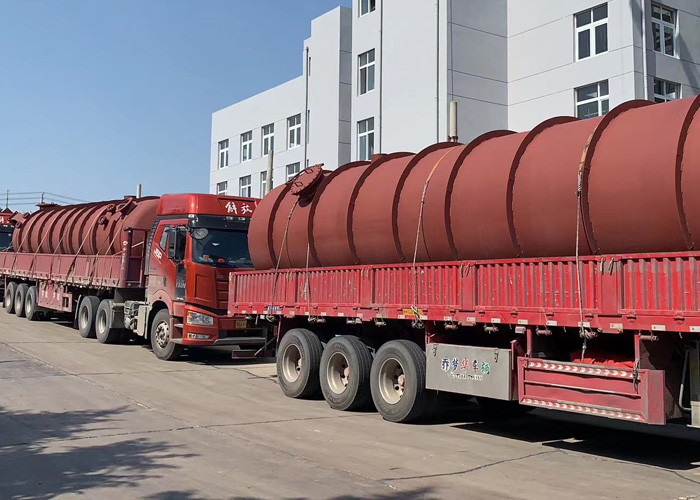

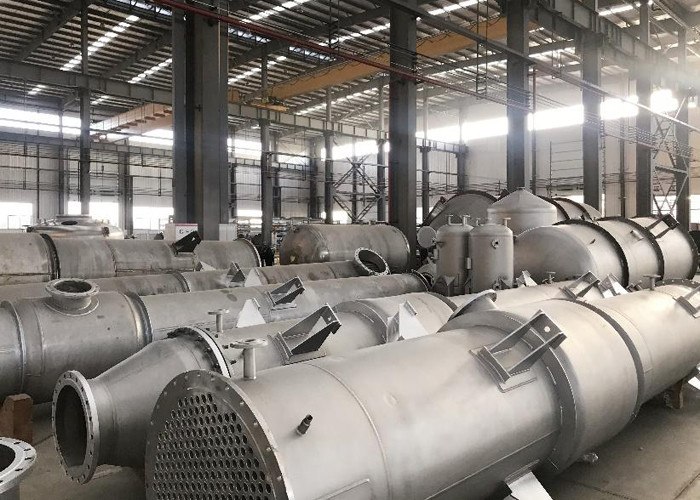

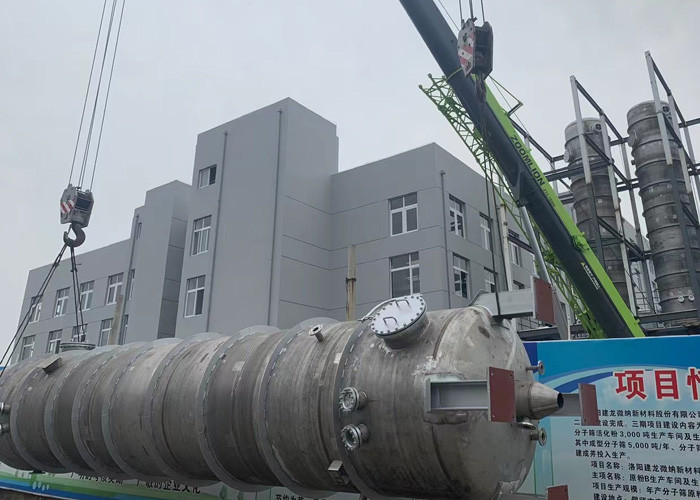

생산 및 설치 설비
