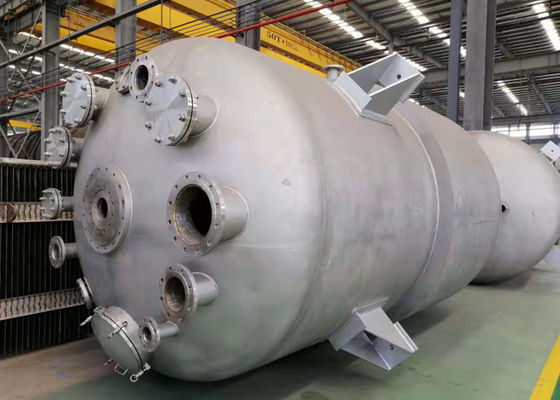

식품 산업 TVR 증발기 열 증기 재압축 증발

식품 산업에서 널리 사용되는 열 증기 재압축 증발 결정기

열 증기 재압축(TVR)

귀중한 에너지를 지능적으로 사용하고 증식하십시오.

열 증기 재압축은 기계적 대안과 동일한 원리를 기반으로 하지만 시스템 가열을 위해 생성된 증기의 일부만 사용합니다.열 회수를 위한 증기 압축은 증기 제트 펌프에서 발생합니다.이것은 일반적으로 특정 작동 지점을 위해 설계되었으며 제트 펌프 원리에 따라 작동합니다.결과적인 에너지 절약은 추가 증발기 단계에서 많은 경우에 해당합니다.

작동 원리

증발기 낙하 필름 TVR은 습식 공정 영역에서 공급됩니다.균형 탱크에서 제품은 최종 제품 요구 사항에 따라 첫 번째 칼란드리아의 끓는 온도 이상으로 가열됩니다.이것은 판형 열 교환기, 관형 열 교환기 및/또는 응축수, 과잉 증기, 증기 및/또는 뜨거운 물을 사용하여 직접 히터를 사용하여 수행할 수 있습니다.가열 공정 후 제품은 제품이 증발하기 시작하는 첫 번째 칼란드리아로 공급됩니다.증발기는 제품과 증기가 튜브를 통해 아래쪽으로 흐르는 것을 의미하는 낙하 필름 원리에 따라 작동합니다.바닥에서 농축액이 떨어지고 증기가 분리기로 흡입되어 더 작은 농축액 방울이 증기에서 분리됩니다.농축된 제품은 다음 패스로 펌핑되어 제품이 더욱 농축됩니다.최종 칼란드리아 통과 제품이 펌핑된 후 제품 및 필요한 농축물 특성에 따라 다음 칼란드리아로, 건조기의 농축 탱크 또는 플래시 냉각기를 통해 결정화 탱크로 이동합니다.수분 증발량이 제한되어 있고 요구되는 온도차가 상대적으로 높기 때문에 증기가 동력으로 사용됩니다.이를 열 증기 재압축(TVR)이라고 합니다.용량 및 특정 제품 요구 사항에 따라 단계 및 열 압축기가 정의됩니다.농축 흐름의 밀도 컨트롤러는 증기 흐름을 열 압축기로 설정하는 데 사용됩니다.

열 증기 재압축 증발 결정기의 특징:

1. 열 증기 재압축 과정에서 비등실의 증기는 열 펌프 원리에 따라 가열실의 더 높은 압력으로 재압축됩니다.

2. 이 가열증기압에 해당하는 포화증기온도가 높다.

열 증기 재압축 증발 결정화기 매개변수:

증발량(t/h) 0.5-4

원증기 소모량(t/h) 0.2배 증발/삼중계

원증기압(MPa) 0.2-0.4

증기 에너지 소비율(t/t) 0.02

전력(Kw)(28-62)x 증발

압축기는 10-40℃의 온도 범위를 제공합니다

증발 온도 범위 40-80℃
