식품, 제약, 화학, 생명공학 분야의 고효율 열증기 재압축(TVR) 증발기
원칙
증기 증기의 일부는 증기와 함께 증기 제트 펌프에 의해 더 높은 압력과 온도 수준으로 압축되어 열매체로 사용할 수 있습니다.
프로세스 설명
용액은 응축수로 예열되고 증발 회로로 들어갑니다.여기에서 순환된 용액과 혼합되고 히터 H에서 예열됩니다. 증발기 V에서 용매(물)가 증발하면서 용액을 끓는 온도로 냉각시킵니다.생성된 증기 증기는 증기의 도움으로 증기 제트 펌프에 의해 더 높은 압력 및 온도 수준으로 압축되어 순환 용액을 가열하기 위한 열매체로 사용될 수 있습니다.과잉 증기는 응축됩니다.소금이 공장에서 결정화되는 경우 추가 증발로 용액이 결정이 형성될 정도로 농축됩니다.원하는 경우 현탁액의 결정을 용액에서 분리하고 건조할 수 있습니다.
열 압축기
열 압축기는 다른 곳에서 사용하기 위해 폐증기를 포착하고 재압축하여 열 에너지를 재활용하도록 설계되었습니다.
이젝터와 같은 열 압축기에는 움직이는 부품이 없습니다.기계적 설계는 스팀 체스트, 노즐 홀더, 노즐 및 디퓨저로 구성됩니다.
열 압축기는 고압 증기를 구동 유체로 사용하여 증기 상자로 들어가 노즐을 통해 팽창합니다.
그런 다음 고속 증기는 유체가 결합되는 혼합 챔버로 폐증기를 동반합니다.
그런 다음 혼합 유체는 역방향 노즐 역할을 하는 디퓨저를 통해 즉각적인 압력으로 재압축되어 속도 에너지를 압력 에너지로 재변환합니다.
열 압축기는 식품, 석유, 화학, 전력 및 제지 산업의 응용 분야를 위해 설계되었습니다.열 재압축은 일반적으로 농축 과정 동안 증발기에서 증기를 회수하고 재사용하기 위해 낙농 및 주스 산업에 적용됩니다.
모든 열 압축기는 고객의 정확한 사양을 충족하도록 맞춤 설계되고 성능 테스트를 거쳤습니다.
열 압축기 열 회수 시스템에 대해 자세히 알아보고 특정 프로세스 또는 응용 프로그램에 대해 논의하려면 언제든지 당사에 문의하십시오.
형질
증발 에너지의 일부만 생증기 형태로 사용해야 합니다.
낮은 투자 비용.
기존 공장의 개조가 가능합니다.
다양한 용도에 적합합니다.
변형
증기 소비를 줄이기 위해 단계 수를 늘립니다.
소금 분리 유무에 관계없이.
다른 예열 개념.
혼합 또는 표면 응축기에서 잉여 증기의 응축.
| 성능 비교 ~을위한 다른 증발기 | ||||
| 안건 | 단일 효과 증발기 | 다중 효과 증발기 | TVR 증발기 | MVR 증발기 |
| 에너지 소비 | 에너지 소비는 다른 것보다 훨씬 높으며 이론상 1톤의 물은 1톤의 증기를 소비합니다. | 비교적 에너지 절약 | 기존의 다중 효과 증발기를 기반으로 하나의 효과가 더 추가되었지만 더 높은 압력의 증기 구동이 필요함 | 증발기에 대한 가장 에너지 절약 기술, 그러나 10-40kwh 소비 전력 |
| 바닥 공간 | 작은 | 크기가 큰 | 크기가 큰 | 작은 |
| 에너지 원 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요 | 증기 및 전력, 증기 파이프 네트워크 및 보일러 필요, 고압 증기 필요. | 전기, 파이프 네트워크, 모든 폐쇄 루프 순환 시스템이 필요하지 않습니다. |
| 자동성 | 반자동 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 | 완전 자동 작동, 연속 증발 |
작동 원리 도면

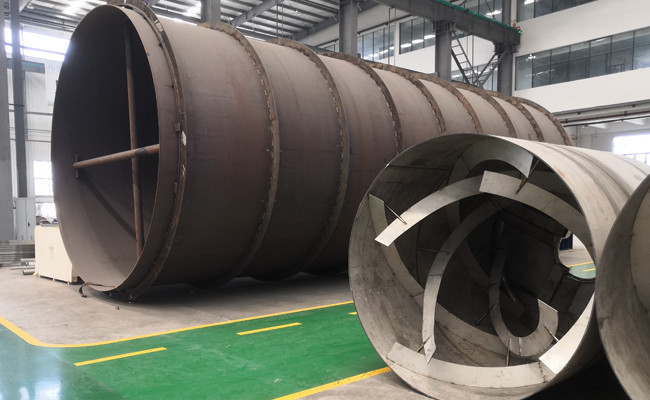

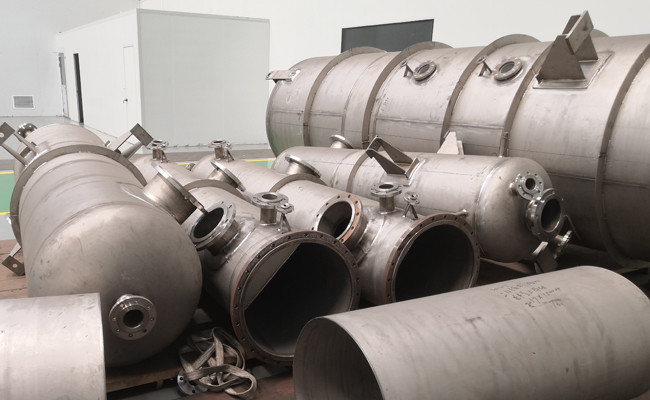

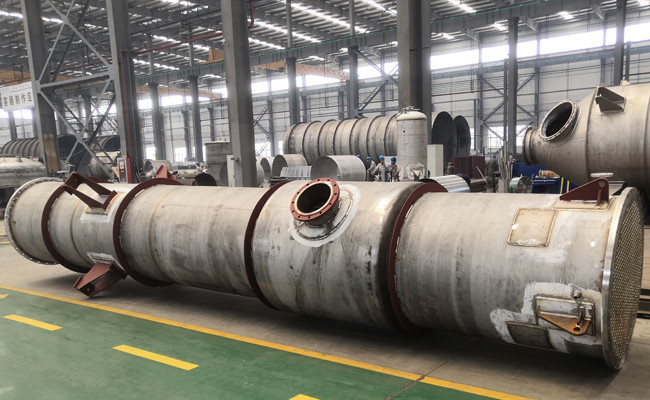

워크샵 장소
자격증
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
