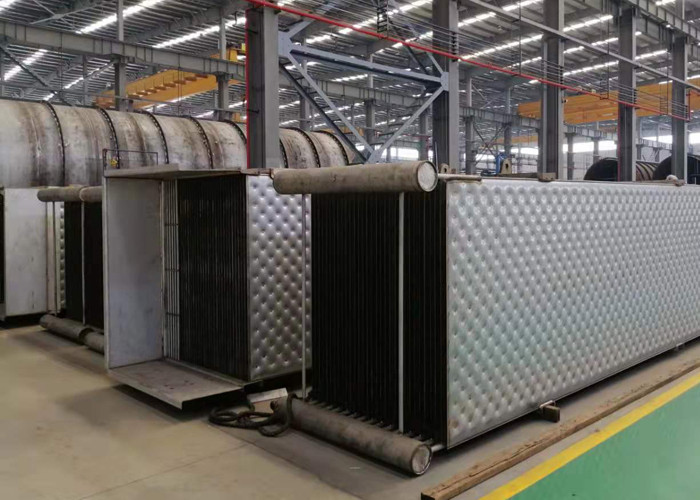

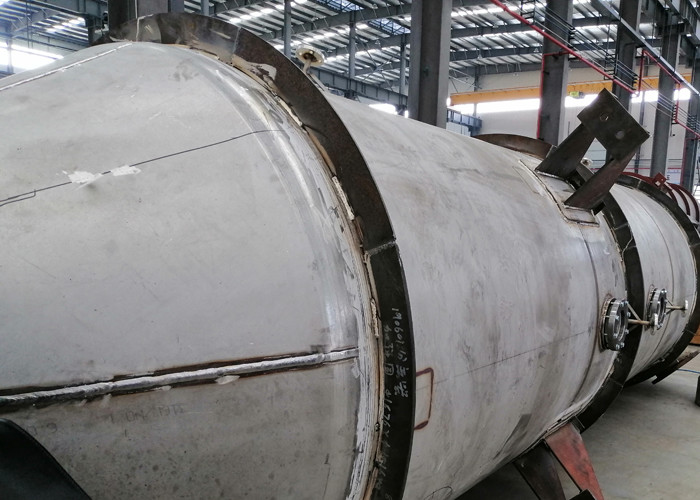

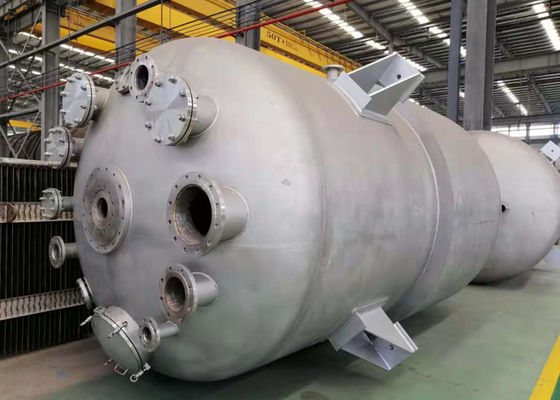

떨어지는 필름 MVR 증발기 체계를 위한 용접된 베개 판 열교환기
MVR 기술
MVR 기술은 증발기의 2차 증기를 기계적 방법으로 압축하여 압력과 온도를 높이고 엔탈피를 증가시킨 다음 증발기의 가열실로 보내 가열 증기로 사용하여 공급을 유지하는 기술입니다. 끓는 상태의 액체, 가열 증기 자체가 물로 응축됩니다.MVR 기술은 다중 효과 증발 기술에 비해 모든 2차 증기를 압축 및 재활용하고 잠열을 회수하므로 다중 효과 증발 기술보다 에너지를 절약할 수 있습니다.
MVR 기술의 장점:
시동 후 신선한 증기가 필요하지 않거나 소량의 신선한 증기가 소모되므로 운영 비용이 저렴합니다.
간단한 구조, 단일 효과 작동, 파이프라인, 계기, 전기 시스템을 단순화합니다.
시작하기 쉽고, 작동이 간단하고, 작동이 안정적이며, 유지 보수가 적습니다.
작은 공간을 차지하고 유틸리티가 거의 없습니다.일반적으로 콘덴서와 냉각탑은 필요하지 않습니다.
밀짚 펄프 흑액 처리를 위한 두 가지 증발 공정의 작동이 표에 나와 있습니다.
제지펄프 흑액 처리를 위한 2가지 증발공정 운영
| 안건 | 5 효과 스테이션 | 결합 증발 공정 | ||
| MVR 사전 집중 | 5 효과 증발 스테이션 | |||
| 증발수(t/h) | 100 | 64.28 | 35.72 | |
| 들어오는 농도(%) | 10 | 10 | 20 | |
| 아웃 농도(%) | 45 | 20 | 45 | |
| 증발기 면적(㎡) | 10000 | 8500 | 4000 | |
| 콘덴서 면적(㎡) | 800 | / | 300 | |
| 소비 | 증기(t/h) | 25 | / | 9 |
| 전기(kWh/h) | 500 | 1600 | 180 | |
| 물(t/h) | 900 | / | 350 | |
| 운영 비용 | 인민폐/시간 | 4500 | 960 | 1633 |
| RMB/T 수분 증발 용량 | 45 | 25.93 | ||
| RMBx10000/일 | 10.8 | 6.2 | ||
| RMBx10000/년(340일) | 3672 | 2115 | ||
참고: 운영 비용 추정: 증기 150rmb/t, 전기 0.6rmb/kWh, 물 0.5rmb/t.
결합 증발 공정 장비 투자 증가: 증발기(2500m2) 375x10000 RMB;MVR 압축기 400x10000rmb, 총 775x10000rmb
결합 증발 공정의 연간 운영 비용 절감: 3672-2115 = 1557(10000RMB)
결합 증발 공정의 투자 증가 회수 기간: 755 ÷ 1557=0.5년
100t/h 규모를 예로 들면 결합 증발 공정은 반년 안에 증가된 투자를 회수할 수 있고 앞으로 매년 1557(10000 RMB)를 절약할 수 있어 상당한 경제적 이익이 있음을 알 수 있습니다.
최고의 에너지 효율성
다중 효과 증발기에 비해 MVR 증발기는 훨씬 적은 에너지를 소비합니다.
거품이 나지 않는 디자인
증발기 내부의 낮은 증기 속도, 낮은 전단 속도 및 자유 흐름 떨어지는 필름 구조는 거품 생성을 최소화하는 설계의 장점입니다.이는 깨끗한 응축수 생성을 극대화할 뿐만 아니라 압축기나 팬을 보호하기 위해 MVR 증발기에서 특히 중요합니다.
논 플러깅 디자인
라멜라 위에 액체가 균일하게 분포되고, 라멜라 표면의 딤플 모양에 의해 생성된 액체가 연속적으로 재분배되어 완전히 젖은 가열 표면을 보장하고 액체의 국소 스케일링 또는 과농축을 제거합니다.라멜라 가열 표면은 수용성 스케일링이 간단한 희석 세척으로 씻어낼 수 있도록 하여 시간과 비용이 많이 드는 청소 중단이 필요하지 않습니다.
가장 깨끗한 응축수
증발기 덕트 및 라멜라의 고효율 응축수 분리와 더러운 응축수 분획의 통합 스트리핑은 깨끗하고 재사용 가능한 물을 생성합니다.
작동 원리 도면
생산능력
