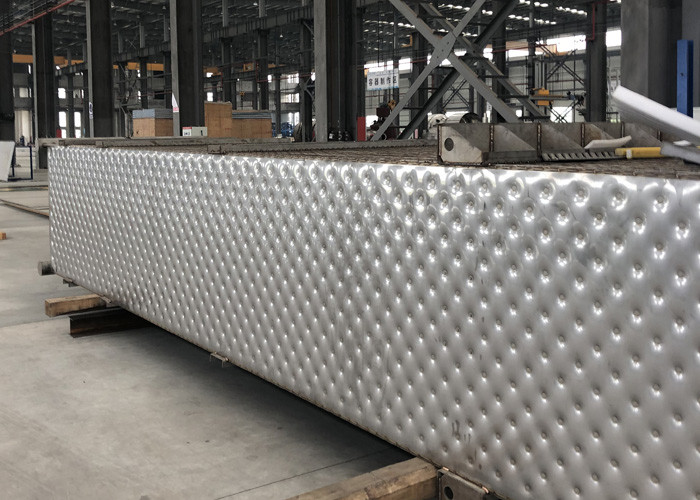

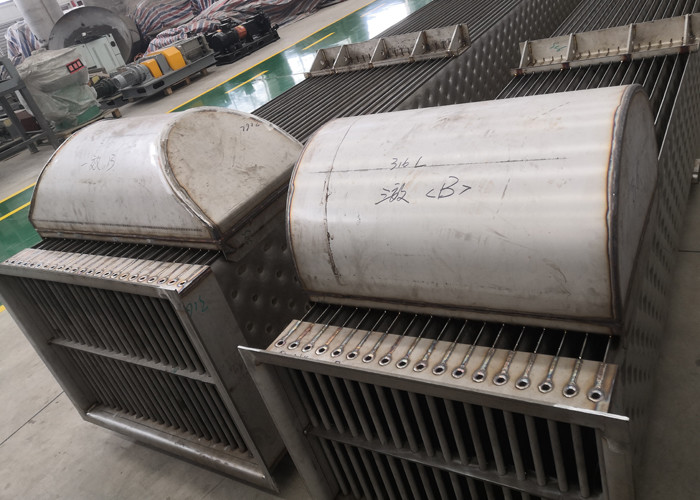

MVR 필로우 플레이트 열교환기

MVR / 기계식 증기 재압축 낙하 필름 증발기의 고효율 판형 열교환 기

산업용 기계적 증기 재압축 MVR

열 펌프는 에너지를 사용하여 추가 에너지를 사용하여 더 낮은 온도 소스에서 더 높은 온도 수요로 열을 전달합니다.산업용 열 펌프의 경우 열원은 공정 폐열입니다.

기계적 증기 재압축(MVR)은 증기의 압력 및 온도와 함께 해당 포화 온도가 압축에 의해 증가되는 개방형 열 펌프 시스템입니다.증기 재압축은 MVR의 특정 변형입니다.증발기나 밥솥과 같은 산업 작업에서 배출되는 저압 증기는 일반적으로 대기로 배출되거나 냉각탑에서 응축되는 반면 같은 장소의 다른 공장 작업에는 중간 압력 증기가 필요할 수 있습니다.이러한 요구를 충족하기 위해 스로틀 밸브를 가로질러 고압 증기를 확장하는 대신 저압 폐증기를 재사용할 수 있도록 더 높은 압력으로 기계적으로 압축할 수 있습니다.증기 재압축은 기계식 압축기에 의존하여 증기의 잠열 온도를 높여 공정 작업에 사용할 수 있도록 합니다.장점은 필요한 압축 에너지가 재활용된 증기에 존재하는 잠열의 양에 비해 매우 작다는 사실에 있습니다.

증기 재압축의 에너지 성능은 성능 계수(COP)로 표현됩니다.COP는 순 회수 열과 압축기가 사용하는 에너지의 비율을 제공합니다.이 경우 순열은 물 주입에 의한 추가 증기 생산량을 포함한 증기 생산입니다.일반적인 경제적이고 에너지 효율적인 애플리케이션의 최소 COP는 3.5입니다.MVR의 일부 응용 프로그램은 COP가 10 이상입니다.

높은 COP의 핵심 요소는 다음과 같습니다.

절대 증기압의 낮은 비율.최대 비율에 대한 기준은 6이지만 일상적으로 비율은 약 3입니다.

최소 용량입니다.지침은 시간당 최소 1톤의 증기입니다. 압축 후 물 주입.

형질

에너지 절약: 높은 열 효율, 에너지 절약, 낮은 에너지 소비, 에너지 소비

1t의 수분 증발량은 기존 증발기의 약 1/5~1/3입니다.

환경 보호: 증기 보일러에 대한 의존을 완전히 없애고 기계식 증기 재압축 증발기를 전기로 시동할 수 있습니다. 보일러가 없으면 석탄, 소량의 증기, 소량의 냉각수를 태울 필요가 없습니다.

운영 비용이 낮습니다: 낮은 에너지 소비로 인해 전체 증발기의 운영 비용은 기존 증발기의 1/3 ~ 1/2에 불과합니다.

작은 면적: 시스템은 고밀도 기계적 구조를 가지고 있으므로 커버 면적은 기존 증발기의 50% 미만입니다.

약한 증발 : 저온 증발, 열 전달 온도 차이가 낮아 시스템 확장이 쉽지 않습니다.

높은 수준의 자동화: 높은 수준의 자동화, 간단한 조작, 조작하기 쉽습니다.

기계적 증기 재압축 MVR 1T 물을 증발시켜 계산한 기존 증발 장비와 비교한 증발기 소비량

적용 분야

기계적 증기 재압축은 처음에 낙농 산업에서 거의 독점적으로 사용되었습니다.다음 해에는 응용 분야가 확장되어 현재는 유제품 산업, 양조 산업, 설탕 산업, 염수 산업, 펄프 산업, 화학 산업, 알코올 산업 등을 포함합니다.

원리 흐름도

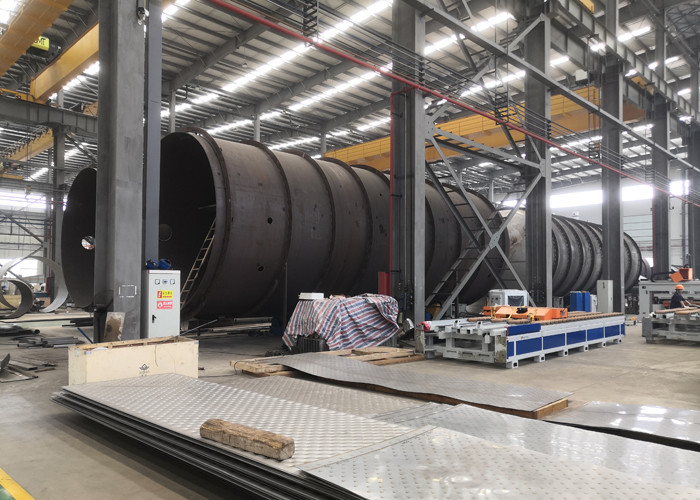

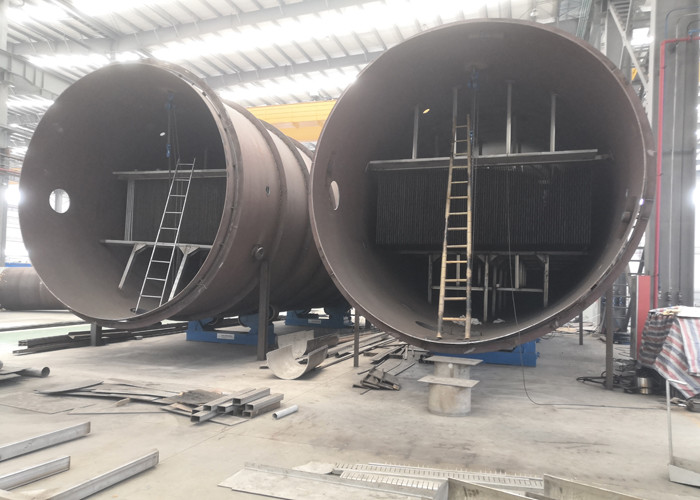

워크샵 사이트
