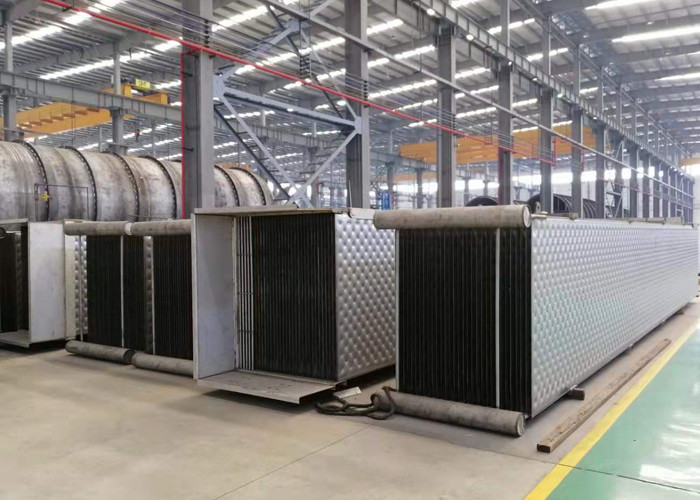

자동 레이져는 펄프지 폐수 증발에서 베개 판 교횐기를 용접했습니다
최근 안에, 기계적 증기 재압축 (MVR) 기술의 성숙으로. 이 기술은 넓게 폐수 처리 (화학펄프 검정색 액체, APMP와 BCTMP와 다른 금속 화학 치수 폐수를 포함하여), 식품 산업, 해수 담수화와 다른 분야에서 사용되었습니다.
MVR 기술
MVR 기술은 기계적 방법에 의해 증발기의 2차 증기를 압축하고, 그것의 압력과 온도를 증가시키고, 그것의 엔탈피를 증가시키고 그리고 나서 사양액을 끓음 현상에 보존하기 위해, 가열 스팀으로서 사용되기 위해 증발기의 히팅 챔버로 되돌아가는 그것을 보내는 반면에, 가열 스팀 자체는 물로 응축합니다. 다중 영향 증발 기술과 비교해서, MVR 기술은 모든 2차 증기를 압축하고 재활용하고, 잠열을 복구하고 따라서 그것이 다중 영향 증발 기술 보다 더 에너지 절약형입니다.
MVR 첨단의 이익 :
벤처 기업 뒤에, 신선한 스팀을 할 필요가 없거나 신선한 스팀이 소비되고 따라서 운영 비용이 낮습니다.
단순 구조, 단일 효용 운영은 송유관, 악기, 전기 시스템을 단순화합니다.
시작, 단순 작동, 안정적인 작동, 더 적은 유지에 쉽습니다.
그것은 좁은 공간을 차지하고, 소수의 유틸리티를 가지고 있습니다. 일반적으로, 콘덴서와 냉각탑을 할 필요가 없습니다.
MVR 기술의 적용 :
증발된 액체의 집중이 올려지고 그것의 비등점이 올려질 때 예를 들어 특정한 한도 이내에 증발된 검은 액체의 집중이 20%보다 낮을 때, 비등점은 1.5 C 불과 올려집니다.
그것은 전기 요금이 값이 싸고 열 에너지가 비싸는 지역 또는 기업에서 사용됩니다.

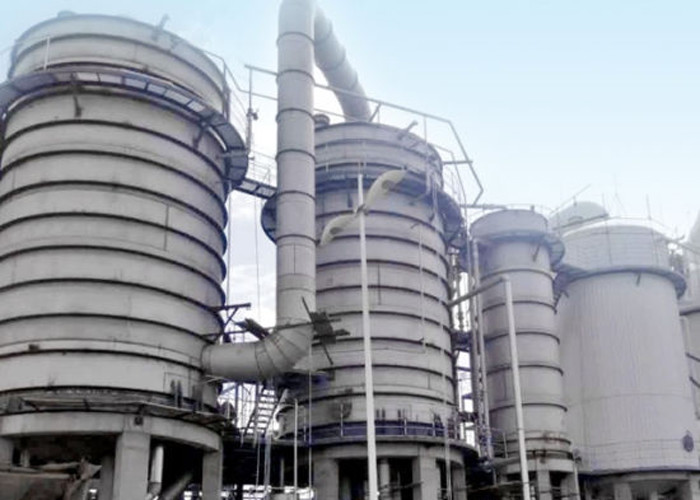

2. 치수의 검정색 액체 증발에서 기술의 적용
다중 효과 증발 공정과 비교해서 있는 데 한 예로 밀 짚펄프 검정색 액체의 증발, MVR 기술의 조합 증발 공정과 다중 효과 증발이 필요하기. 세부 사항은 다음과 같습니다.
2.1 주요 인자와 증발 계획
희석한 검정색 액체의 흐름 속도가 128.6t/h이고, 희석한 검정색 액체의 온도가 70 C이고 희석한 검정색 액체의 농도는 10%이고, 농축흑액의 농도가 45%이고, 증설수가 100t / H라는 것을 결과는 보여줍니다. 다중 영향 증발 공정은 5개 영향 증발 관측소이고 합병된 증발 공정이 MVR 프리 농도 + 5 영향 증발 관측소입니다.
2.2 작동
밀짚 치수 검정색 액체의 치료를 위한 2 증발 공정의 작동은 테이블에 나타납니다.
펄프지 검정색 액체를 처리하기 위한 2 증발 공정의 운영
항목 | 5개 효과 스테이션 | 합병된 증발 공정 | ||
MVR 프리 집중 | 5개 효과 증발 관측소 | |||
증설수 (t/h) | 100 | 64.28 | 35.72 | |
수신 concentration(%) | 10 | 10 | 20 | |
concentration(%) 바깥쪽에 | 45 | 20 | 45 | |
증발기 area(㎡) | 10000 | 8500 | 4000 | |
콘덴서 area(㎡) | 800 | / | 300 | |
소모 | 스팀 (t/h) | 25 | / | 9 |
Electricity(kWh/h) | 500 | 1600 | 180 | |
물(t/h) | 900 | / | 350 | |
운전 비용 | 시간 RMB / | 4500 | 960 | 1633 |
RMB/T 물 증발 능력 | 45 | 25.93 | ||
RMBx10000/Day | 10.8 | 6.2 | ||
RMBx10000/Year(340days) | 3672 | 2115 |
기록 :운영에서 평가의 비용이 드세요 :증기 150rmb / T, 전기 0.6 르머비 / 킬로와트시, 물 0.5rmb/t.
합병된 증발 공정 설비의 투자는 증가했습니다 : 증발기 (2500 m2) 375x10000 RMB ; MVR 압축기 400x10000rmb, 전체 775x10000 RMB
합병된 증발 공정의 연간 운영비 삭감 : 3672-2115 = 1557년 (10000RMB)
투자는 합병된 증발 공정의 원금 회수 기간을 증가시킵니다 : 755 ÷ 1557=0.5year
한 예로 100t / H의 규모를 잡으면서, 합병된 증발 공정이 상당한 경제적 혜택으로, 반 년에 투자 증대를 복구하고, 미래에 매년 1557년 (10000 RMB)를 구할 수 있다는 것이 보일 수 있습니다.
