흑액 증발은 흑액의 건조 고형물을 상당히 농축시켜 액체가 회수 보일러에서 효과적으로 연소될 수 있도록 하기 때문에 화학 회수 공정의 필수적인 부분입니다.액체에서 제거된 물은 분리 및 처리되어 공장에서 재사용될 수 있으므로 담수 요구량, 폐수를 줄이고 비용을 절약할 수 있습니다.
라멜라 가열 표면이 있는 증발기 및 농축기는 제품 건조 고형물, 플랜트 가용성 및 응축수 품질을 최대화하면서 최소량의 에너지를 사용하여 사용된 조리액 또는 제분소 폐수를 처리하는 데 능숙합니다.라멜라 가열 표면은 본질적으로 스케일이 없습니다.이를 통해 라멜라 내부의 다양한 열원을 사용할 수 있어 공장에서 가장 에너지 효율적인 공정 연결을 선택할 수 있습니다.
증발
사명:
약한 흑액을 증발시켜 물을 분리하여 가연성 제품 생성 - 강한 흑액
증발기에서 발생하는 세 가지 주요 프로세스는 다음과 같습니다.
흑액+열을 강한 흑액+물+증기로
응축수 + 스팀 청소 + 더러운 응축수 + NCG
흑주 ~ 흑주 + 비누(침엽수만 해당)
기본 프로세스 요구 사항
에너지의 효율적인 사용
흑액에서 수증기의 효율적인 분리
메탄올, 톨유 비누의 적절한 분리
75-85% 건조 고형물에 대한 흑액 농도
| 이름 | 베개판 시리즈 | 쉘 및 튜브 열교환기 | 탈착식 판형 열교환기 | 나선형 판형 열교환기 |
| 작동 온도 범위 | <800℃ | <800℃ | <170℃ | <350℃ |
| 최대 압력 | <60바 | <200바 | <32바 | <25바 |
| 물에 대한 열전달 계수[W/m2·℃] | 3500 | 2700 | 5600 | 2000년 |
| 공기 및 물 열교환의 적용 | 맞다 | 맞다 | 맞지 않은 | 부분 맞춤 |
| 탱크 또는 물에 담그기 | 맞다 | 부분 맞춤 | 맞지 않은 | 맞지 않은 |
| 탱크와 반응기의 용접 | 해당되는 | 해당 없음 | 해당 없음 | 해당 없음 |
| 기존 반응기 및 기타 장비에 설치 | 유연한 적용 | 부분적용 | 해당 없음 | 해당 없음 |
| 모든 용접 구조 | 해당되는 | 해당되는 | 해당 없음 | 해당 없음 |
| 심하게 오염된 액체 및 기타 응용 분야 | 해당되는 | 해당되는 | 부분적용 | 해당되는 |
| 단위 면적당 무게 | 낮은 | 높은 | 낮은 | 높은 |
| 떨어지는 필름, 콘덴서 및 증발기 | 맞다 | 맞다 | 부분 맞춤 | 부분 맞춤 |
MVR 기술
MVR 기술은 증발기의 2차 증기를 기계적 방법으로 압축하여 압력과 온도를 높이고 엔탈피를 증가시킨 다음 증발기의 가열실로 보내 가열 증기로 사용하여 공급을 유지하는 기술입니다. 끓는 상태의 액체, 가열 증기 자체가 물로 응축됩니다.MVR 기술은 다중 효과 증발 기술에 비해 모든 2차 증기를 압축 및 재활용하고 잠열을 회수하므로 다중 효과 증발 기술보다 에너지를 절약할 수 있습니다.
다중 효과 증발기
다중 효과 증발기는 항상 흑주 서비스에 사용됩니다.다중 효과라는 용어는 증발 작업을 수행하기 위해 에너지를 여러 번 효과적으로 사용하는 데서 유래합니다.이러한 구성에서 생증기는 첫 번째 효과 증발기에서만 응축되어 증기를 생성한 다음 추가 증발이 발생하는 두 번째 효과에서 응축되도록 보내집니다.그런 다음 생성된 증기가 냉각수를 사용하는 응축기에서 응축되는 최종 효과 증발기에 도달할 때까지 프로세스를 반복할 수 있습니다.
Kraft 공장의 증기 생성은 상당한 운영 비용이며 사용을 절약하기 위해 모든 노력을 기울여야 합니다.증발 설비는 약한 흑액에서 물을 제거하기 위한 증기의 주요 소비자입니다. 따라서 증발기의 경제적인 작동은 증기에서 얻을 수 있는 열의 다중 효과적인 사용과 그에 따른 효과의 수에 근거합니다. MEE.

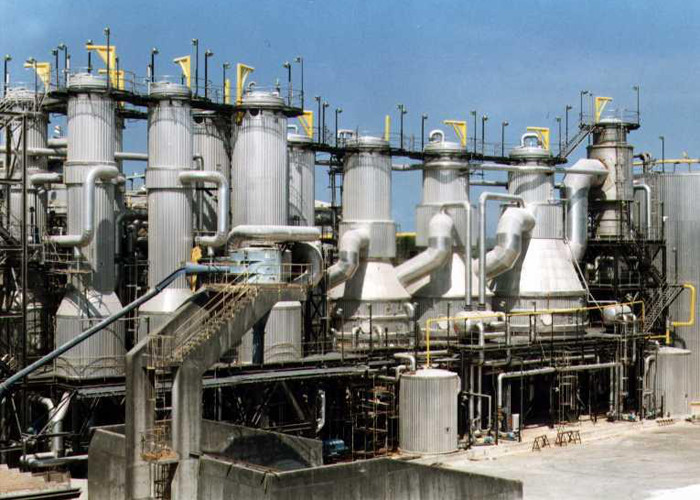

펄프 흑액 증발 기술 적용
밀짚 펄프 흑액의 증발을 예로 들면 MVR 기술과 다중 효과 증발의 조합 증발 공정은 완벽한 효과를 나타냅니다.

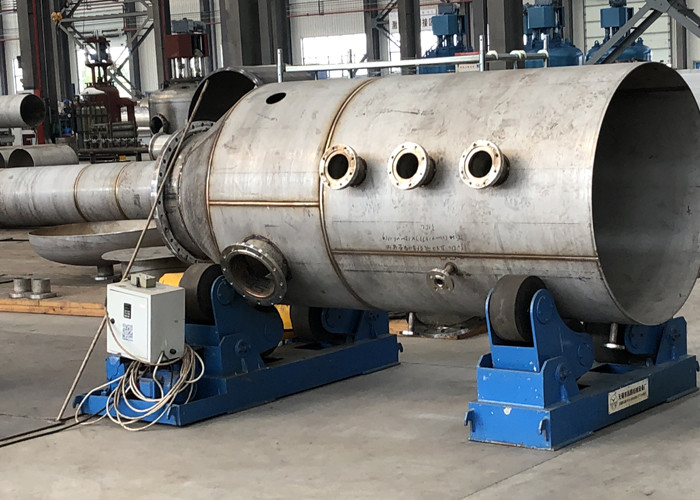

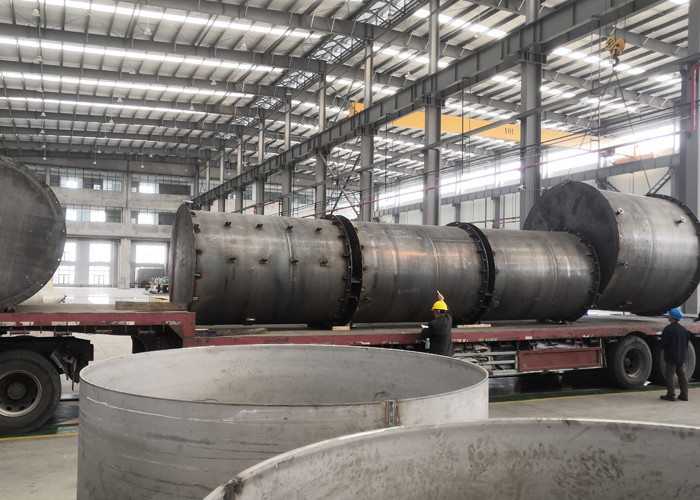

생산 워크샵
