떨어지는 영화 흑액 증발기를 위한 중국 베개 판 재킷 교환기
흑주
흑액은 펄프화가 완료된 후 크라프트 펄프화 공정에서 발생하는 폐액입니다.그것은 대부분의 원래 요리용 무기 요소와 분해되고 용해된 목재 물질을 포함합니다.후자에는 아세트산, 포름산, 사카린산, 수많은 기타 카르복실산(모두 나트륨염), 용해된 헤미셀룰로오스(특히 자일란), 메탄올 및 기타 수백 가지 성분이 포함됩니다.매우 복잡한 혼합물입니다.고형분 함량이 15%인 흑액 약 7톤(펄프 1톤당 총 고형분 약 10%의 유기 화학 물질과 5%의 무기 화학 물질이 생산됩니다. 흑액은 연소되기 전에 가능한 한 높은 고형분 함량으로 농축되어야 합니다. 열 회수를 극대화하기 위한 회수 보일러 점도는 농도가 50% 이상일 때 급격히 상승하며 침엽수 흑액은 경목 흑액보다 점성이 더 높습니다 흑액은 일반적으로 고형분 함량이 65%–70%에서 소성됩니다.
증발기 장비
오늘날 흑액 증발을 위해 사용되는 두 가지 기본 유형의 증발기 장비가 있습니다.
떠오르는 필름 증발기
LTV(Long Tube Vertical) 증발기라고도 하는 이 디자인은 수십 년 동안 업계를 지배해 왔으며 이전 밀 작업에서 흔히 볼 수 있습니다.
낙하막(FF) 증발기
이 증발기 설계는 튜브 또는 플레이트를 열 전달 표면으로 사용합니다.주류는 삽관 단위 내부에서 처리되지만 플레이트 디자인에서는 열 전달 표면 외부에서 처리됩니다.
비교
이름 | 베개 플레이트 시리즈 | 쉘 및 튜브 열교환기 | 탈착식 판형 열교환기 | 나선형 판형 열교환기 |
작동 온도 범위 | <800℃ | <800℃ | <170℃ | <350℃ |
최대 압력 | <60바 | <200바 | <32바 | <25바 |
물에 대한 열전달 계수[W/m2·℃] | 3500 | 2700 | 5600 | 2000년 |
공기와 물의 열교환 적용 | 맞다 | 맞다 | 맞지 않은 | 부분 맞춤 |
탱크 또는 물에 담그기 | 맞다 | 부분 맞춤 | 맞지 않은 | 맞지 않은 |
탱크와 원자로의 용접 | 해당되는 | 해당 없음 | 해당 없음 | 해당 없음 |
기존 반응기 및 기타 장비에 설치 | 유연한 적용 | 일부 적용 가능 | 해당 없음 | 해당 없음 |
모든 용접 구조 | 해당되는 | 해당되는 | 해당 없음 | 해당 없음 |
심하게 오염된 액체 및 기타 응용 분야 | 해당되는 | 해당되는 | 부분 적용 가능 | 해당되는 |
단위 면적당 무게 | 낮은 | 높은 | 낮은 | 높은 |
떨어지는 필름, 콘덴서 및 증발기 | 맞다 | 맞다 | 부분 맞춤 | 부분 맞춤 |
흑액 증발은 흑액의 건조 고형물을 상당히 농축하여 회수 보일러에서 액을 효과적으로 연소시킬 수 있기 때문에 화학 회수 공정의 필수 부분입니다.액체에서 제거된 물은 분리 및 처리되어 공장에서 재사용할 수 있으므로 담수 요구 사항, 폐수를 줄이고 비용을 절약할 수 있습니다.

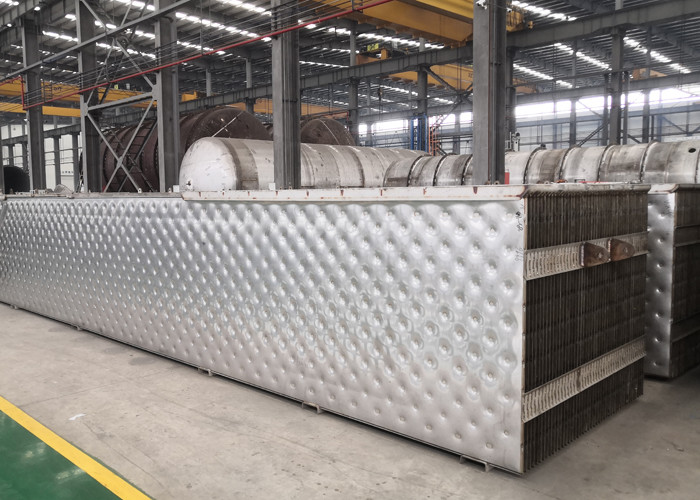

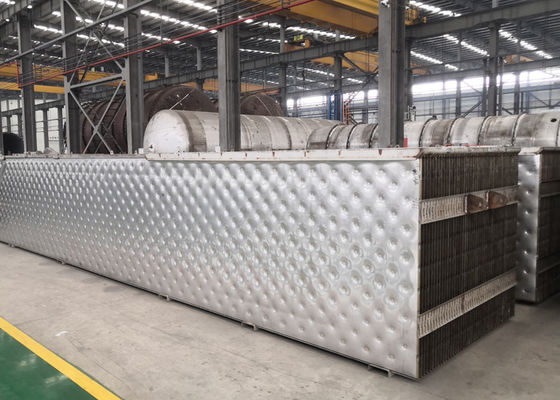

라멜라 가열 표면이 있는 증발기 및 농축기는 제품 건조 고형물, 플랜트 가용성 및 응축수 품질을 최대화하면서 최소량의 에너지를 사용하여 사용된 조리액 또는 분쇄 폐수를 처리하는 데 능숙합니다.라멜라 가열 표면은 본질적으로 스케일링이 없습니다.이를 통해 라멜라 내부의 다양한 열원을 사용할 수 있으므로 밀에서 가장 에너지 효율적인 공정 연결을 선택할 수 있습니다.

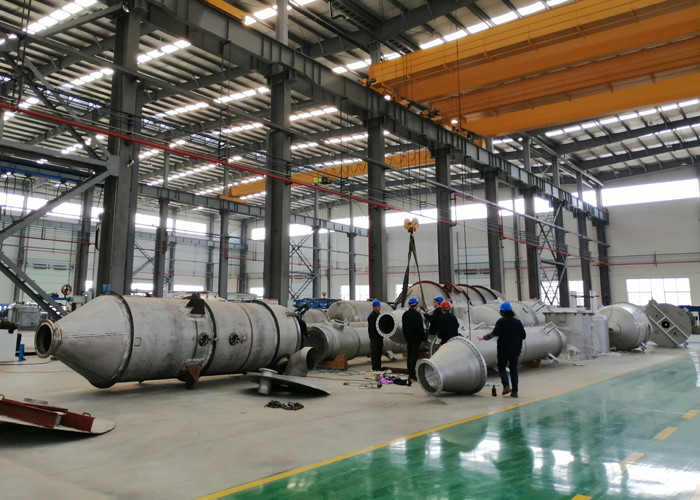

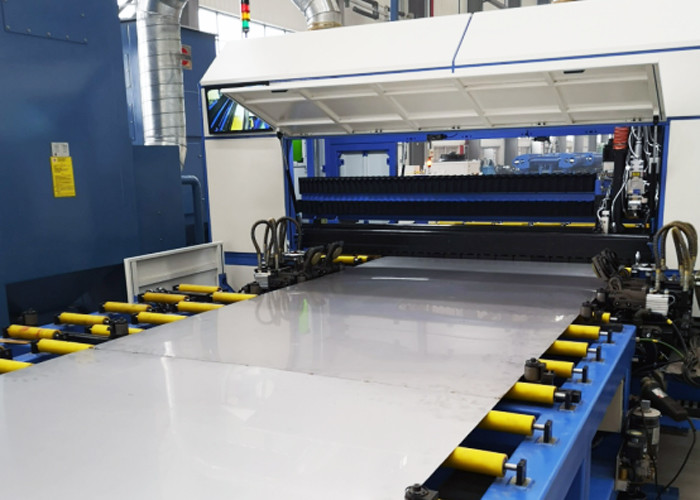

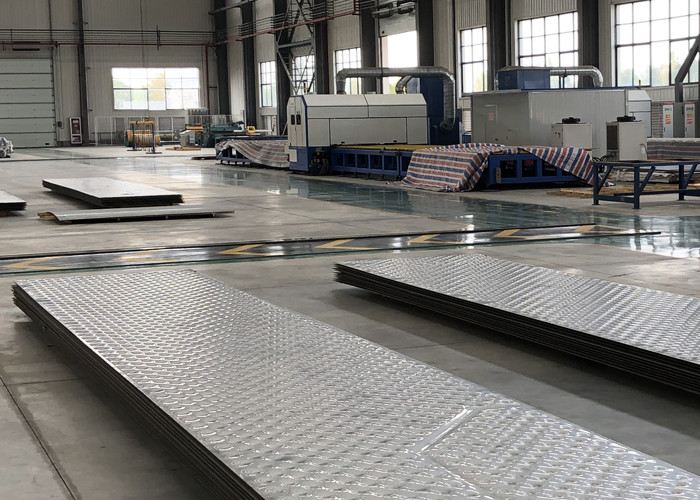

우리 시설 및 인증서
