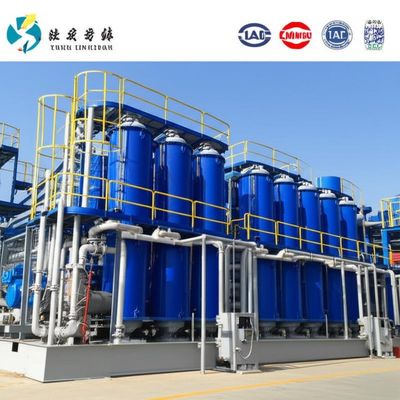

다중 효과 나트륨 염화 산업 소금 라인 Mvr 떨어지는 필름 진공 증발기
다중 효과 증발
다중 효과 증발 과정은 증기의 재활용을 통해 시설의 에너지 효율을 최적화 할 수 있습니다.
작동
첫 번째 효과 동안 제공 된 증기는 낮은 압력에서 증기를 생성합니다. 이 증기는 두 번째 효과에서 증기 난방 증기로 사용됩니다.
그 영향의 수는 1~8가지로 다양할 수 있습니다. 그 영향의 양은 투자 및 운영 비용에 따라 결정됩니다.
마지막 효과의 출력에서 증기는 응축되어야합니다.
예제 평행 흐름 원리
첫 번째 단계의 증발기 회로는 용액이 도입되는 곳입니다. 여기, 그것은 순환 용액과 결합하고 히터 H에서 증기 가열을 받습니다. 증발기 V1에서,물성 용매는 용액이 끓는 지점까지 냉각되면 증발합니다.두 번째 단계는 낮은 온도와 압력에서 실행되며 그 후에 용액을 받는다.용액은 두 번째 단계에서 증발하여 첫 번째 단계에서 생성된 증기를 가열 매체로 사용합니다.용액의 끓는 지점의 높기와 그 당시의 프레임 조건에 따라이 절차는 여러 번 반복 될 수 있습니다.마지막 단계의 증기는 냉각 물로 응고됩니다.만약 염분이 식물에서 결정화 될 경우, 더 이상의 증발은 결정이 형성될 정도로 용액을 집중시킨다.수 suspension의 결정은 그 다음 용액에서 분리되어 건조 할 수 있습니다..
모든 종류의 증발기에 적합합니다.
다중 효과 증발기는 떨어지는 필름, 강제 또는 플래시 냉각 순환 증발기로 구성될 수 있습니다.
적용
이 기술은 증기의 비용이 낮을 때 아주 좋습니다.
멀티 효과 시스템의 주요 장점:
입력 에너지 사용량을 극대화 할 수 있는 능력 (증기 경제)
전체 시스템 실행에 필요한 에너지 감소
추가 효과와 함께 감축 부하가 감소합니다 (냉각 물이 덜 필요합니다)
액체 흐름 조절
유독한 콘덴세트 수집 및 처리가 편리하다
온라인 청소를 할 수 있는 능력
동시 흐름 옵션으로 최대 열효율
떨어지는 필름 증발기의 기술적 매개 변수
종류 | 단일 효과 | 이중 효과 | 세 가지 효과 |
증발 용량 (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
먹이 재료 밀도 % | 재료에 따라 | ||
방출 물질 밀도 % | 재료에 따라 | ||
증기 압력 | 00.5-0.8 | ||
증기 소비 / 증발 용량 (압기 열 펌프) | 0.65 | 0.38 | 0.28 |
증발 온도 | 45-90 | ||
살균 온도 | 90~110 | ||
냉각용수 / 증발 용량 (입구 20°C, 출구 40°C) | 28 | 11 | 8 |
참고: 우리는 고객의 요구 사항에 따라 사용자 정의 제품을 설계 할 수 있습니다. |

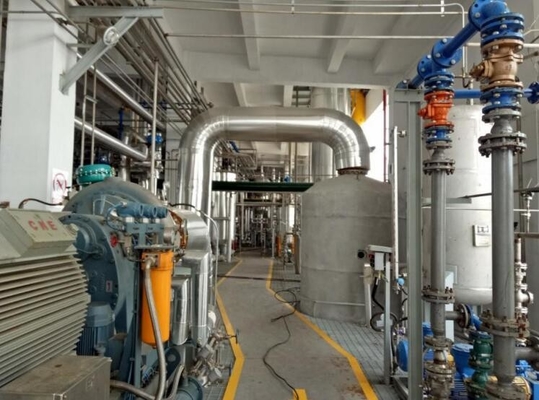

우리 생산 시설
