지적 다중 효과는 저온 기계적 증기 재압축 MVR 증발기를 통합했습니다
MVR 기술
MVR는 기계적 증기 재압축의 단축입니다. 액체 소재로부터 증발되는 두번째 증기 (저온과 저압)을 재압축하고,에게 다시 액체 소재를 증발시키기 위해 열원으로서 그것을 재사용하기 위해, 그것의 온도와 압력을 상승시킵니다 압축기의 사용이 걸립니다. 정상적 다중 효용 캔의 증발 동안, 한 효과의 두번째 증기는 그 자체의 효과을 얻는 열원으로서 사용될 수 없었고 단지 다른 효과를 위해 사용될 수 있습니다. 면 그 자체의 효과를 위해 사용하고 싶고 MVR 증발기가 증발기 안에서 모든 두번째 증기를 압축할 수 있는 반면에, 그것의 온도(압력)과 증기분사 펌프를 증가시키기 위한 여분의 에너지가 부분 두번째 증기를 압축할 수 있을 뿐이라고 규정하여야 합니다.
MVR의 증발 공정은 압축기의 압축된 저온 증기입니다, 온도와 압력이 증가하고, 엔탈피에서 증가하고, 증기의 잠열을 최대한 활용하기 위해 그리고 나서 열교환기에 들어갑니다. 시작된 드라이브는 별문제로 하고, 전체 증발은 아니오 스팀을 필요로 합니다.
애플리케이션 :
그것은 우유, 글루코스, 유기산, VC, 크실로스, 제약적이, 공장, 화학 산업, 환경 보호, 폐기물 재활용, 종이 뜨기, 증발과 같은 업계를 만드는 소금과 농도, 증발 결정화, 증발 공정 등의 저온에 넓게 익숙해져 있을 수 있습니다.
주요 특징 :
MVR는 계약에서의 에너지 절약, 고열 효율, 저 전력 소모, 어떤 오염, 장비 안정적인 작동, 단순 작동, 높은 자동화와 같은 더 많은 이점과 장비를 가지지 않고, 협역 공간을 커버하고, 냉각 시스템을 구합니다. 특히 공급 그러나 우주가 불충분하고, 냉각수를 필요로 하고 저온증착 상황을 위한 응축수가 투자를 구할 수 있습니다 그리고 에너지 절약이 초래하는 것은 좋아서 증가하세요 증기와 물을 확대하고 싶은 공장에 적용됩니다.
MVR 기술적 특성
MVR 기술은 비싼 발열원들 대신에 열을 위한 생성 증기를 사용합니다
매우 냉각수의 사용을 줄이면서, MVR 기술은 냉각탑을 요구하지 않습니다
MVR 기술은 에너지를 절약하고 운영비를 줄이는 전통적 다중-이펙트 증발 기술 보다 더 효율적입니다
MVR 기술은 참으로 에너지 절약형, 물 절약, 건전한 환경이고, 자원 리사이클링을 돕습니다
매우 당신의 물질에 대한 영향을 감소시키면서, MVR 기술은 저온 증발을 달성합니다
MVR 기술 시스템 구조는 연속작동으로, 단순하고 전자동화됩니다
MVR 시스템은 증발기, 증기 압축기, 분리대, 내보낸 펌프, 계측기,와 전기적 제어부품으로 구성됩니다
MVR 시스템은 단순한 증발기 또는 세련된 강하 경막 관 증발기로 디자인될 수 있습니다
MVR 시스템은 단순한 증기 압축기 또는 세련된 루츠 펌프를 사용할 수 있습니다
MVR 시스템은 낮은 액체 잔류를 가지고 있거나, 더 큰 부피 탱크 시스템일 수 있습니다
MVR 시스템이 다양한 증발을 달성할 수 있다고, 프로세스 설계와 유동적인 조성물은 이것을 결정할 것입니다
운영 비용 비교
치료를 위한 2 증발 공정의 작동은 테이블에 나타납니다.
종이 폐수를 처리하기 위한 2 증발 공정의 작업.
항목 | 5개 효과 스테이션 | 합병된 증발 공정 | ||
MVR 프리 집중 | 5개 효과 증발 관측소 | |||
증설수 (t/h) | 100 | 64.28 | 35.72 | |
수신 concentration(%) | 10 | 10 | 20 | |
concentration(%) 바깥쪽에 | 45 | 20 | 45 | |
증발기 area(㎡) | 10000 | 8500 | 4000 | |
콘덴서 area(㎡) | 800 | / | 300 | |
소모 | 스팀 (t/h) | 25 | / | 9 |
Electricity(kWh/h) | 500 | 1600 | 180 | |
물(t/h) | 900 | / | 350 | |
운전 비용 | 시간 RMB / | 4500 | 960 | 1633 |
RMB/T 물 증발 능력 | 45 | 25.93 | ||
RMBx10000/Day | 10.8 | 6.2 | ||
RMBx10000/Year(340days) | 3672 | 2115 |
기록 :운영에서 평가의 비용이 드세요 :증기 150rmb / T, 전기 0.6 르머비 / 킬로와트시, 물 0.5rmb/t.
합병된 증발 공정 설비의 투자는 증가했습니다 : 증발기 (2500 m2) 375x10000 RMB ; MVR 압축기 400x10000rmb, 전체 775x10000 RMB
합병된 증발 공정의 연간 운영비 삭감 : 3672-2115 = 1557년 (10000RMB)
투자는 합병된 증발 공정의 원금 회수 기간을 증가시킵니다 : 755 ÷ 1557=0.5year
한 예로 100t / H의 규모를 잡으면서, 합병된 증발 공정이 상당한 경제적 혜택으로, 반 년에 투자 증대를 복구하고, 미래에 매년 1557년 (10000 RMB)를 구할 수 있다는 것이 보일 수 있습니다.
핸들링 커패시티는 적은 바닥 면적, 소형 구조, 안정적인 작동과 기타와 같은 이점으로, 100T/h에 달려있을 수 있습니다.
원리 그리기로 일하기

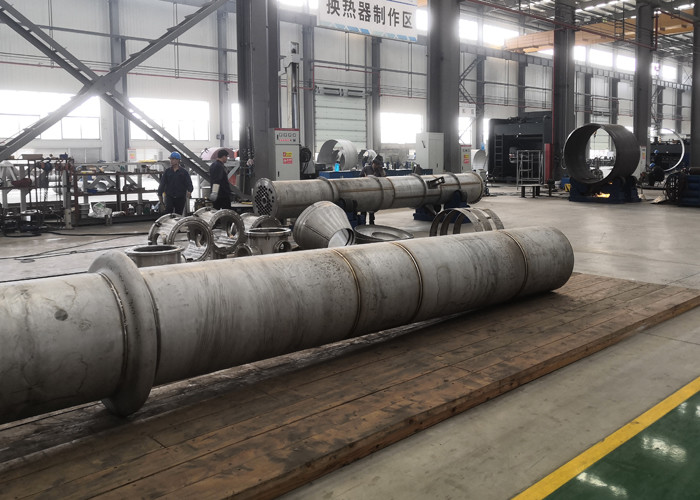

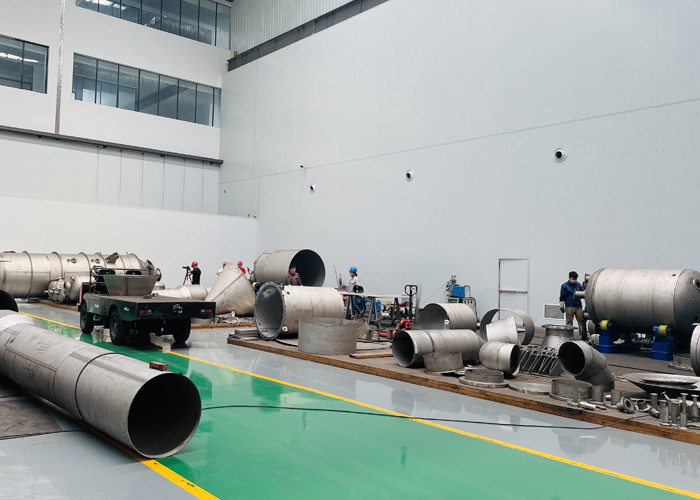

우리의 생산 능력과 증명서
