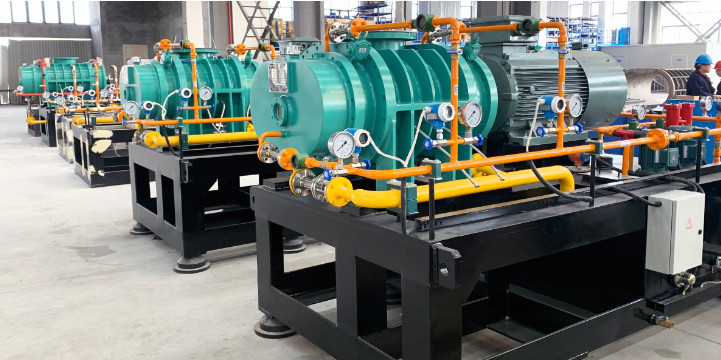

Mvr 증발 시스템에 있는 큰 증기 220v 뿌리 송풍기 압축기

MVR 증발 시스템에 사용되는 스테인리스 스틸 대형 증기 압축기

애플리케이션

이 뿌리 증기 압축기는 유기 작동 유체의 정화, 해수 담수화, 증기 압축 수송, 화학, 제약, 야금, 식품 산업의 농축 및 결정화 및 산업 폐액 처리를 위한 MVR 시스템의 2차 증기 재압축 공정에 적합합니다.

참고용 매개변수 표, 온도 75~93~97℃

일반적인 소개

압축기는 메인 및 쉘, 구동 로터 그룹, 메카니컬 씰, 베어링, 동기 기어 및 커플링으로 구성됩니다.

1. 쉘

압축기 쉘은 작업 캐비티, 전면 및 후면 덮개, 연료 탱크 및 전면 덮개로 구성되며 시스템이 부식 방지제인지 여부에 따라 재료는 스테인레스 스틸 또는 탄소강이 될 수 있으며 용접 및 성형되고 CNC 보링으로 처리됩니다. 열처리 후 밀링 머신은 두 개의 로터 사이의 중심 거리와 전면 및 후면 베어링 위치의 동심도가 설계 요구 사항을 충족하는지 확인하도록 형성됩니다.작업 캐비티에는 가스 냉각 및 로터 밀봉을 위한 스프레이 장치가 장착되어 있습니다.가스 입구 및 출구 방향은 일반적으로 위쪽 및 아래쪽이며 시스템에 따라 배열될 수도 있습니다.천은 윗면과 옆면의 형태로 만들어야 합니다.

2. 구동 로터 그룹

압축기 로터 그룹은 메인 샤프트와 팬 블레이드 어셈블리로 구성되며 메인 샤프트는 고강도 합금강으로 만들어집니다.팬 블레이드는 고급 아크 인벌류트 프로파일을 사용하는 두 개의 블레이드이며 로터 역학 계산을 통과했으며 로터의 강도와 강성을 분석하여 최적의 구조를 얻을 수 있습니다.팬 블레이드는 통합 주조되며 공정 시스템에서 처리되는 재료의 구성에 따라 재료가 다릅니다.이중 스테인리스 스틸 2205, 스테인리스 스틸 316L 또는 연성 철을 선택할 수 있습니다.팬 블레이드가 주조된 후 머시닝 센터에서 가공됩니다.로터 그룹의 정적 및 동적 균형은 설계 요구 사항을 충족하며 균형 수준은 G5.6보다 높습니다.

3. 메카니컬 씰

압축기 로터 단면 씰은 고품질 브랜드 메카니컬 씰 또는 립 그룹 씰을 채택합니다.기계적 밀봉 냉각은 외부의 얇은 오일 스테이션에 오일 스프레이 냉각을 제공합니다.립 그룹 씰에는 냉각 장치가 없습니다.

4. 베어링

압축기 베어링은 구름 베어링을 채택합니다.고정단은 구면 롤러 베어링을 채택하고 자유단은 원통 롤러 베어링을 채택합니다.베어링 브랜드는 국제 일류 브랜드 NSK, SKF 또는 FAG를 채택합니다.

사이트 사진

회사 소개
Jiangsu Hanpu Mechanical Technology Co., Ltd.는 주로 베개판 및 관련 제품을 생산하는 회사입니다. 회사의 생산 기지는 Taixing의 Huangqiao 산업 지대에 위치하고 있으며 면적은 300에이커입니다.관련된 회사는 신소재, 신에너지, 의약, 화학, 환경 보호, 식품 및 음료 등의 산업에 있습니다.
