폐수 농도를 위한 MVR 기계적인 증기 재압축 증발기

MVR 폐수 농축을 위한 기계적 증기 압축

작동 원리
증기 원심 압축기 또는 기타 증기 압축 장치를 사용하여 2차 증기를 압축하여 물리적 특성이 증기 가열 요구 사항을 충족하는지 확인하십시오.이를 가열 증기로 사용하는 증발은 기계가 시작될 때 신선한 증기 공급만 필요합니다.정상 작동에 들어간 후에는 새로운 증기를 공급할 필요가 없고 2차 증기가 응축될 필요가 없습니다.따라서 MVR 증발은 증기 수요를 실질적으로 줄이지 만 더 많은 전력을 소비합니다.

형질
에너지 절약: 높은 열 효율, 에너지 절약, 낮은 에너지 소비, 에너지 소비
1t의 수분 증발량은 기존 증발기의 약 1/5~1/3입니다.
환경 보호: 증기 보일러에 대한 의존을 완전히 없애고 기계식 증기 재압축 증발기를 전기로 시동할 수 있습니다. 보일러가 없으면 석탄, 소량의 증기, 소량의 냉각수를 태울 필요가 없습니다.
운영 비용이 낮습니다: 낮은 에너지 소비로 인해 전체 증발기의 운영 비용은 기존 증발기의 1/3 ~ 1/2에 불과합니다.
작은 면적: 시스템은 고밀도 기계적 구조를 가지고 있으므로 커버 면적은 기존 증발기의 50% 미만입니다.
약한 증발 : 저온 증발, 열 전달 온도 차이가 낮아 시스템 확장이 쉽지 않습니다.
높은 수준의 자동화: 높은 수준의 자동화, 간단한 조작, 조작하기 쉽습니다.

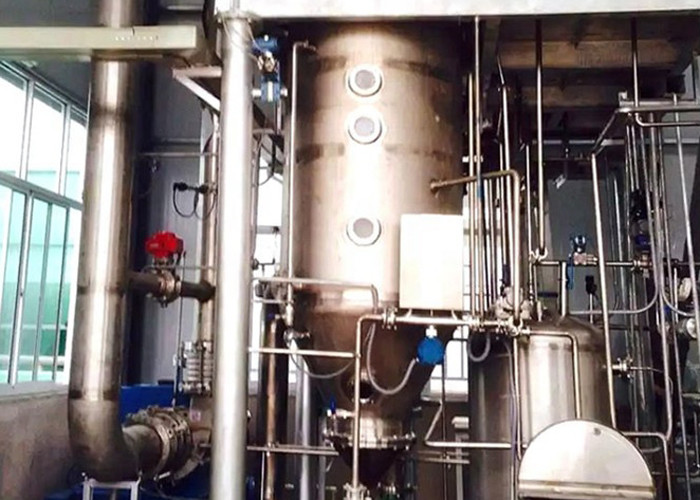

기계적 증기 재압축(MVR) 증발기
기계적 증기 재압축은 기존 시스템에 비해 증발 과정에서 사용되는 에너지를 최대 90%까지 줄입니다.
증기에 포함된 열 에너지를 재사용하여 작동합니다. 그렇지 않으면 이 에너지가 낭비됩니다. 일반적인 낙하 필름 증발 플랜트에서 공급 액체는 Calandria라고 하는 수직 챔버의 상단으로 들어갑니다. 액체는 다수의 수직에 걸쳐 분산됩니다. 튜브가 아래쪽으로 흐를 때 튜브 내부에 필름을 형성하는 경향이 있습니다. 칼란드리아의 상단과 하단 섹션 사이에는 튜브가 고온 증기 재킷을 통과하는 밀봉된 공간이 있습니다. 이 섹션은 열교환기.뜨거운 증기가 튜브 외부에 응축됨에 따라 잠열을 방출하여 튜브 내의 공급 액체의 온도를 상승시킵니다. 공급 액체가 튜브의 바닥을 떠날 때까지 많은 물이 증발되어 튜브를 떠나게 됩니다. 농축된 점성 액체 농축된 액체의 더 많은 부분이 바닥으로 떨어지고 증기는 위로 올라갑니다. 이제 이 증기는 처음에 시스템에 공급된 대부분의 에너지를 포함합니다.
터보 팬은 Separator에서 증기를 빨아들여 재압축하여 압력을 높이고 증기를 다시 열원으로 사용할 수 있는 지점까지 온도를 높입니다. 이 장치는 매우 견고하고 가스가 꽉 찬 터보 팬입니다. MVC 증발 공정의 압력, 온도 및 부피에 이상적으로 적합합니다. 그 중심에는 제트 여객기의 속도보다 빠른 1000Km/h 이상의 팁 속도를 가진 초고속 임펠러가 있습니다. 로터는 아마도 가장 높은 팁을 가질 것입니다 이제까지 제조된 모든 용접된 임펠러의 속도입니다. 재가열된 증기는 튜브를 통과할 때 더 많은 공급 액체를 증발시키는 데 필요한 열 에너지를 제공하기 위해 Calandria로 다시 공급될 수 있습니다. 기계적 증기 압축 공정은 에너지 효율이 높고 증기에 포함된 잠열을 유지하고 재사용하는 비용 효율적인 방법입니다. 그렇지 않으면 낭비될 에너지입니다. 일단 프로세스가 시작되고 온도가 올라가면 필요한 유일한 에너지 입력은 전기입니다.터보 팬을 구동하기 위한 icity.
에너지 비용이 증가함에 따라 기계적 증기 재압축(MVR) 증발기의 사용도 증가했습니다.MVR 기술을 사용하여 가능한 에너지 절약은 상당합니다.MVR 증발기는 매우 낮은 특정 에너지 소비로 작동하는 동시에 깨끗한 응축수를 생성하여 공장에서 담수 소비를 최소화하도록 설계되었습니다.

MVR 애플리케이션
MVR 에너지 절약형 저온 증발 기술은 단순한 증발기를 대체합니다.MVR은 다음을 포함한 많은 애플리케이션에서 널리 사용됩니다.
산업 폐수 처리를 위한 제로 액체 배출
증발, 결정화 및 정제를 위한 화학 산업
염수 농도
RO 염수 농도
음료 산업(우유, 주스, 설탕 등) 농도
식품산업(MSG, 대두, 단백질, 설탕) 농도
제약 산업(의약품, 비타민) 농도



작동 원리 도면

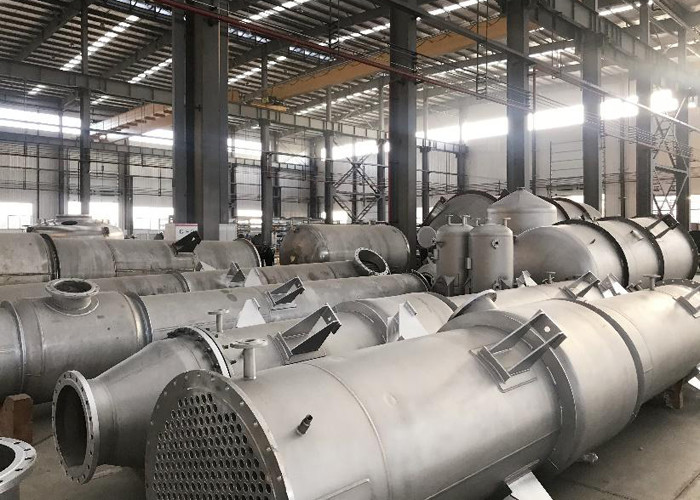

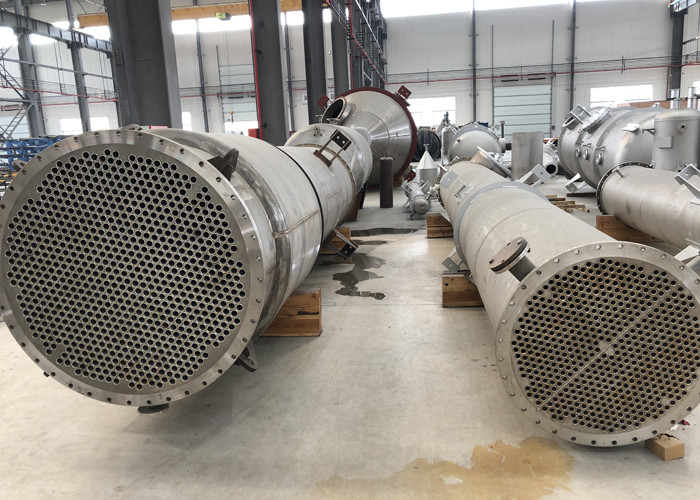

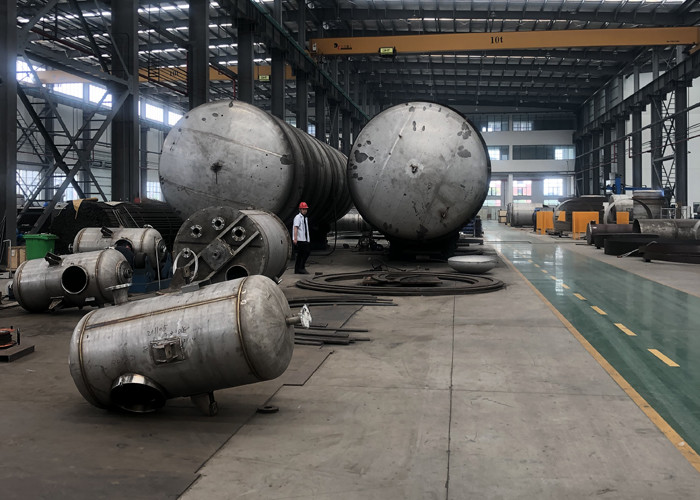

가공 및 조립 작업장






꼬리표: 에너지 절약 MVR 증발기, MVR 산업용 증발기
