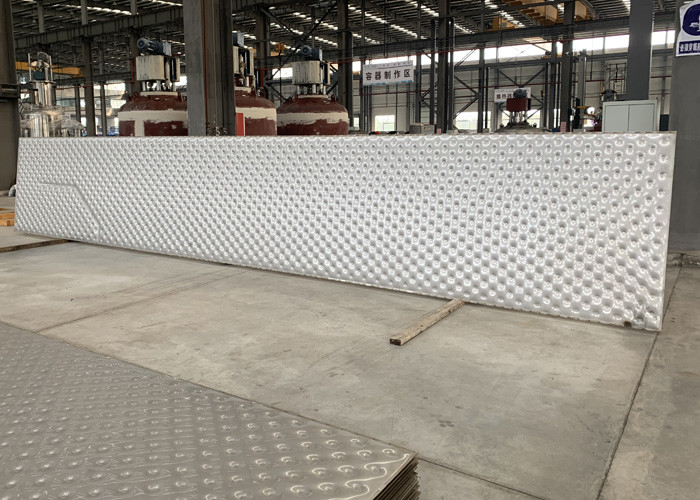

이중 양각 필로우 플레이트 MVR 증발 시스템

낮은 증기 소비 이중 양각 베개 판 증발기

MVR 애플리케이션

MVR 에너지 절약형 저온 증발 기술은 단순한 증발기를 대체합니다.MVR은 다음을 포함한 많은 애플리케이션에서 널리 사용됩니다.

산업 폐수 처리를 위한 제로 액체 배출

증발, 결정화 및 정제를 위한 화학 산업

염수 농도

RO 염수 농도

음료 산업(우유, 주스, 설탕 등) 농도

식품산업(MSG, 대두, 단백질, 설탕) 농도

제약 산업(의약품, 비타민) 농도

제품 소개

MVR 증발기는 압축기를 통해 저온의 증기를 압축하고 온도와 압력을 높이고 엔탈피를 증가시킨 다음 열교환기로 들어가 응축시켜 증기의 잠열을 최대한 활용합니다.기동시를 제외하고 전체 증발과정에서 원증기가 없는 증발기의 2차 증기는 압축기에 의해 압축되어 압력과 온도가 상승하고 엔탈피가 상승하여 증발기의 가열실로 보내진다. 가열 증기로 사용됩니다.가열 증기 자체가 물로 응축되는 동안 재료 액체를 끓는 상태로 유지하십시오.이러한 방식으로 이전에 폐기된 증기를 충분히 활용하고 잠열을 회수하며 열효율을 향상시킵니다.

작동 원리

증기 원심 압축기 또는 기타 증기 압축 장치를 사용하여 2차 증기를 압축하여 물리적 특성이 증기 가열 요구 사항을 충족하는지 확인하십시오.이를 가열 증기로 사용하는 증발은 기계가 시작될 때 신선한 증기 공급만 필요합니다.정상 작동에 들어간 후에는 새로운 증기를 공급할 필요가 없고 2차 증기가 응축될 필요가 없습니다.따라서 MVR 증발은 증기 수요를 실질적으로 줄이지 만 더 많은 전력을 소비합니다.

주요 특징

MVR 증발 시스템의 주요 동력은 전기 에너지입니다.전기 에너지를 기계적 에너지로 전환하고 신선한 증기를 생산하거나 구입하는 것보다 경제적인 2차 증기의 품질을 향상시킵니다.

대부분의 증발 과정에서 시스템이 작동하는 동안 신선한 증기가 필요하지 않습니다.공정 요구 사항으로 인해 배출되는 제품 또는 모액의 열 에너지를 재활용할 수 없는 경우 원료 예열을 위한 약간의 증기 보상만 필요합니다.

2차증기응축을 위한 독립응축기가 필요없어 순환냉각수가 필요없습니다.수자원과 전기 에너지가 절약됩니다.

기존 증발기와 비교할 때 MVR 증발기 온도 차이는 훨씬 작고 적당한 증발을 달성하고 제품 품질을 크게 향상시키고 오염을 줄일 수 있습니다.

시스템의 증발 온도를 제어할 수 있으며 열에 민감한 제품의 증발 ​​농도에 매우 적합합니다.

에너지 소비 및 운영 비용이 가장 낮습니다.

작업

밀짚 펄프 흑액 처리를 위한 두 가지 증발 공정의 작동이 표에 나와 있습니다.

제지펄프 흑액 처리를 위한 2가지 증발공정 운영

참고: 운영 비용 추정: 증기 150rmb/t, 전기 0.6rmb/kWh, 물 0.5rmb/t.

결합 증발 공정 장비 투자 증가: 증발기(2500m2) 375x10000 RMB;MVR 압축기 400x10000rmb, 총 775x10000rmb

결합 증발 공정의 연간 운영 비용 절감: 3672-2115 = 1557(10000RMB)

결합 증발 공정의 투자 증가 회수 기간: 755 ÷ 1557=0.5년

100t/h 규모를 예로 들면 결합 증발 공정은 반년 안에 증가된 투자를 회수할 수 있고 앞으로 매년 1557(10000 RMB)를 절약할 수 있어 상당한 경제적 이익이 있음을 알 수 있습니다.

작동 원리 도면

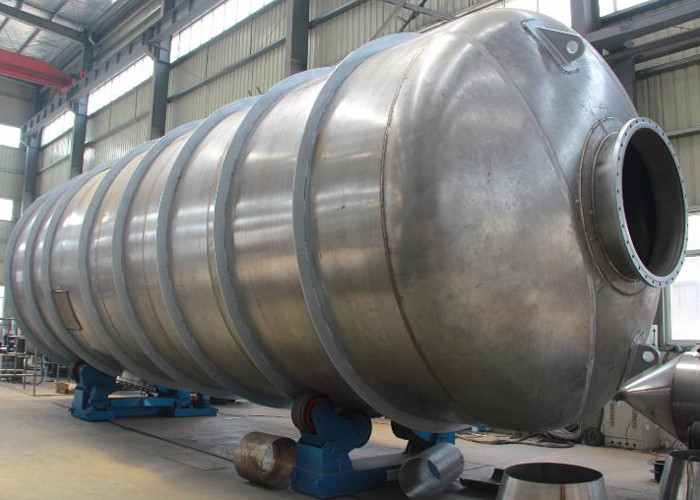

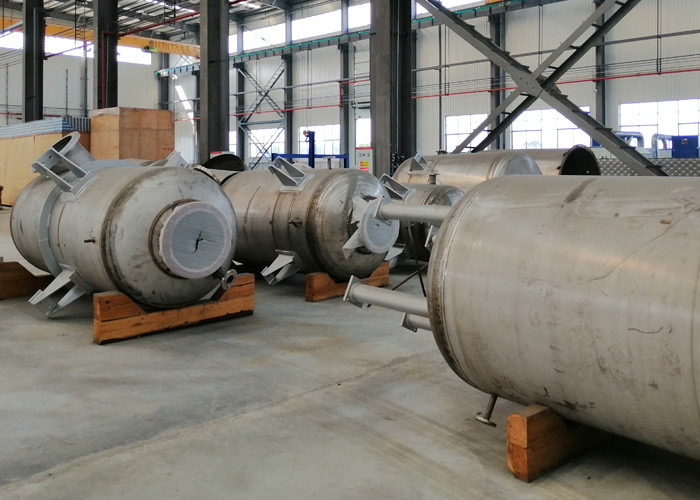

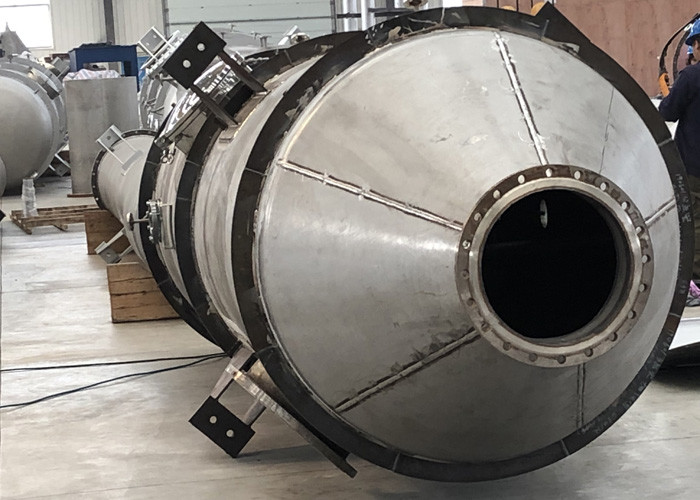

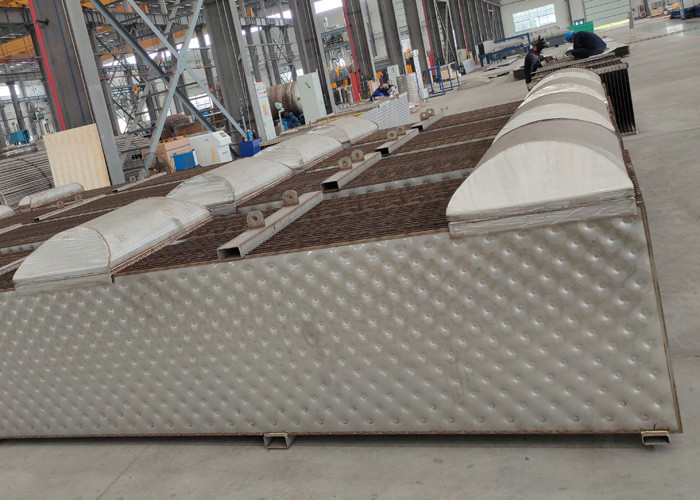

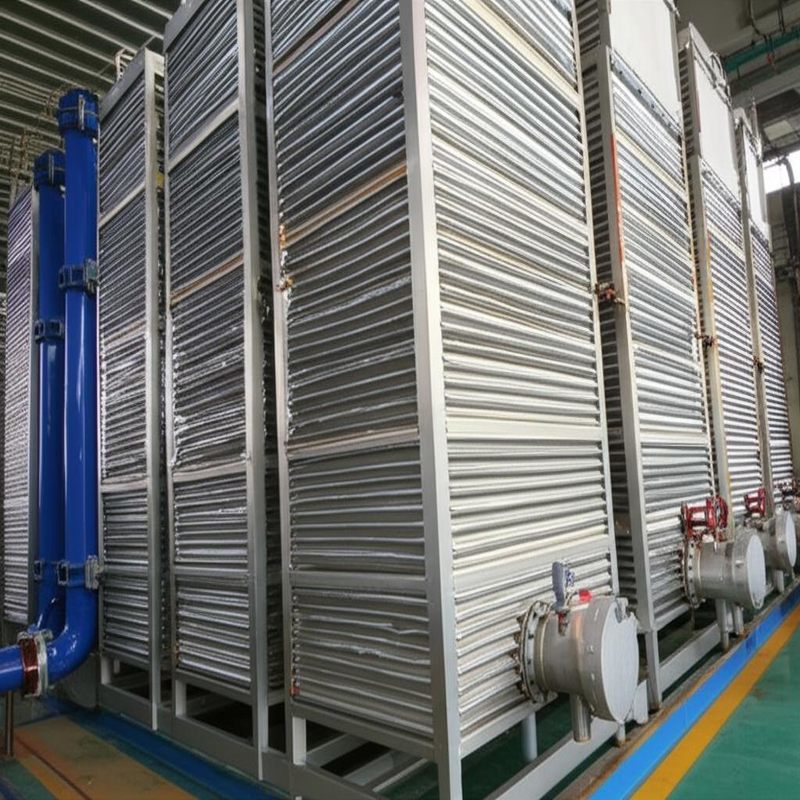

작업장
