MVR 증발 시스템의 에너지 절약 산업용 레이저 용접 엔보싱 베개 플레이트 증발기
MVR 설명
고효율 증기 압축기에 의해 증발기에서 생성된 2차 증기를 압축하는 원리인 MVR이라고 하는 기계적 기화 재압축 시스템;이 과정은 전기 에너지를 가열 에너지로 전달하고 두 번째 증기의 압력과 온도를 높입니다.더 높은 온도의 두 번째 증기는 증발을 위해 제품을 가열하기 위해 증발실로 보내집니다.따라서 두 번째 증기의 기화 잠열은 순환적으로 사용할 수 있습니다.압축기 블레이드 휠의 기계적 에너지인 더 적은 에너지를 압축 히트 펌프로 사용하여 에너지가 열매체에 추가되어 가열 과정에서 순환적으로 사용됩니다.이러한 상황에서 첫 번째 증기를 열매체로 추가할 필요가 없습니다.
주요 특징:
MVR 증발기 에너지 절약 기술은 증발기의 가장 앞선 국제 기술로, 생증기가 거의 필요하지 않습니다(증발기에 생증기가 거의 필요하지 않으며 정상 작동 중에는 생증기가 거의 필요하지 않음). 이는 비즈니스 운영 비용을 크게 줄이고 환경 오염을 줄입니다.
압축기 공급 열원을 채택하기 때문에 전통적인 증발기에 비해 온도 차가 거의 없으며 적당한 증발을 달성하고 제품 품질을 크게 향상시키고 오염을 줄일 수 있습니다.
콘덴서가 필요하지 않거나 소형 콘덴서만 있으면 구조와 공정이 매우 간단하며 완전 자동 작동, 연속 작동, 안전 및 신뢰할 수 있습니다.
CIP 클린 파이프라인이 장착된 이 증발기 내부 시스템은 제자리에서 청소하고 작동하기 쉽고 사각이 없는 상태를 달성할 수 있습니다.
이 증발기에서 액체 물질은 저온(50-100℃)에서 증발될 수 있으며, 액체 물질은 균일하고 물질이 흐르지 않고 쉽게 코킹되지 않고 물질 가열 변성이 최소화됩니다.
100% 재활용 2차 증기 잠열을 사용하기 때문에 생증기의 사용을 완전히 피하여 증기 소비를 크게 줄입니다.
열에 민감한 재료의 경우 진공 펌프와 함께 사용할 수 있으며, 이는 진공 상태에서 절대 압력에 가깝기 때문에 저온 증발을 실현하기 위해 최소 증발 온도는 50℃가 될 수 있습니다.
간단한 공정 제어 및 자동화 ——유체 보유량이 적기 때문에 유막 증발기는 제품의 안정적인 품질을 위한 기본 조건인 다른 진공도/공급 용량/농도/온도에 따라 변경될 수 있습니다.
MVR 기술적 특성
MVR 기술은 고가의 열원 대신 생성된 증기를 열로 사용합니다.
MVR 기술은 냉각탑이 필요하지 않아 냉각수 사용량을 크게 줄입니다.
MVR 기술은 기존의 다중 효과 증발 기술보다 더 효율적이며 에너지를 절약하고 운영 비용을 절감합니다.
MVR 기술은 진정한 에너지 절약, 물 절약, 환경 친화적이며 자원 재활용에 도움이 됩니다.
MVR 기술은 저온 증발을 달성하여 재료에 미치는 영향을 크게 줄입니다.
MVR 기술 시스템 구조는 단순하고 완전 자동화되어 있으며 연속 작동
MVR 시스템은 증발기, 증기 압축기, 분리기, 펌프, 배관, 계측 및 전기 제어 구성 요소로 구성됩니다.
MVR 시스템은 단순한 증발기 또는 정교한 낙하 필름 튜브 증발기를 중심으로 설계될 수 있습니다.
MVR 시스템은 단순한 증기 압축 또는 정교한 루트 펌프를 사용할 수 있습니다.
MVR 시스템은 액체 보유량이 낮거나 더 큰 용량의 탱크 시스템일 수 있습니다.
MVR 시스템은 다양한 증발, 공정 설계 및 유체 구성을 달성할 수 있습니다.
운영비 비교
처리를 위한 두 가지 증발 공정의 작동이 표에 나와 있습니다.
종이폐수 처리를 위한 2가지 증발공정 운영.
| 안건 | 5 효과 스테이션 | 결합 증발 공정 | ||
| MVR 사전 집중 | 5 효과 증발 스테이션 | |||
| 증발수(t/h) | 100 | 64.28 | 35.72 | |
| 들어오는 농도(%) | 10 | 10 | 20 | |
| 아웃 농도(%) | 45 | 20 | 45 | |
| 증발기 면적(㎡) | 10000 | 8500 | 4000 | |
| 콘덴서 면적(㎡) | 800 | / | 300 | |
| 소비 | 증기(t/h) | 25 | / | 9 |
| 전기(kWh/h) | 500 | 1600 | 180 | |
| 물(t/h) | 900 | / | 350 | |
| 운영 비용 | 인민폐/시간 | 4500 | 960 | 1633 |
| RMB/T 수분 증발 용량 | 45 | 25.93 | ||
| RMBx10000/일 | 10.8 | 6.2 | ||
| RMBx10000/년(340일) | 3672 | 2115 | ||
참고: 운영 비용 추정: 증기 150rmb/t, 전기 0.6rmb/kWh, 물 0.5rmb/t.
결합 증발 공정 장비 투자 증가: 증발기(2500m2) 375x10000 RMB;MVR 압축기 400x10000rmb, 총 775x10000rmb
결합 증발 공정의 연간 운영 비용 절감: 3672-2115 = 1557(10000RMB)
결합 증발 공정의 투자 증가 회수 기간: 755 ÷ 1557=0.5년
100t/h 규모를 예로 들면 결합 증발 공정은 반년 안에 증가된 투자를 회수할 수 있고 앞으로 매년 1557(10000 RMB)를 절약할 수 있어 상당한 경제적 이익이 있음을 알 수 있습니다.
처리 용량은 최대 100T/h가 될 수 있으며 작은 바닥 공간, 컴팩트한 구조, 안정적인 작동 등과 같은 장점이 있습니다.
작동 원리 도면

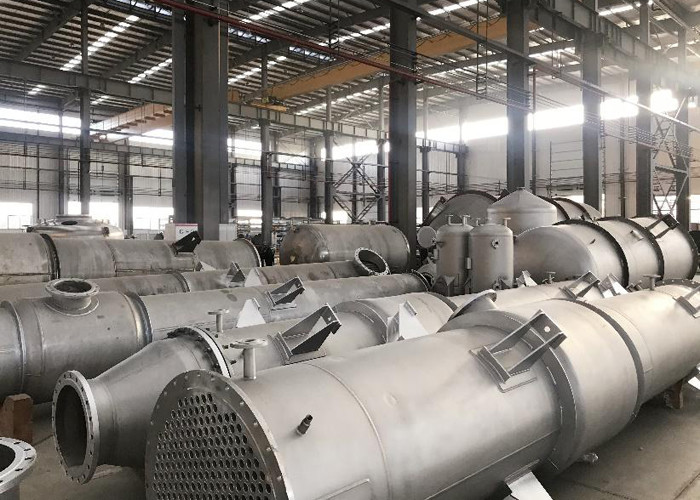

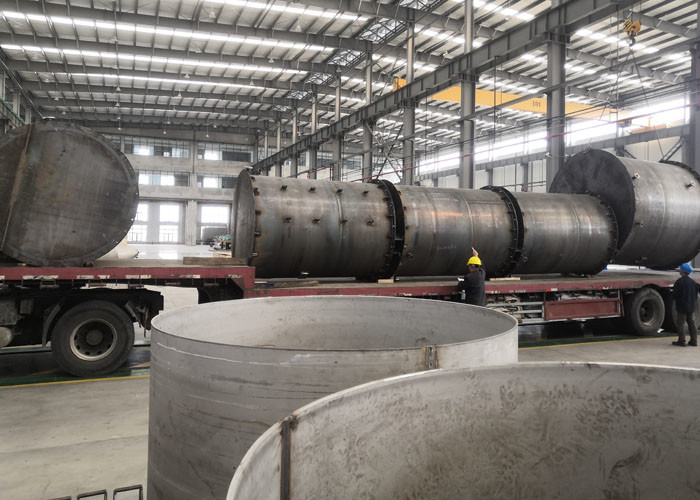

우리의 생산 능력 및 인증서
