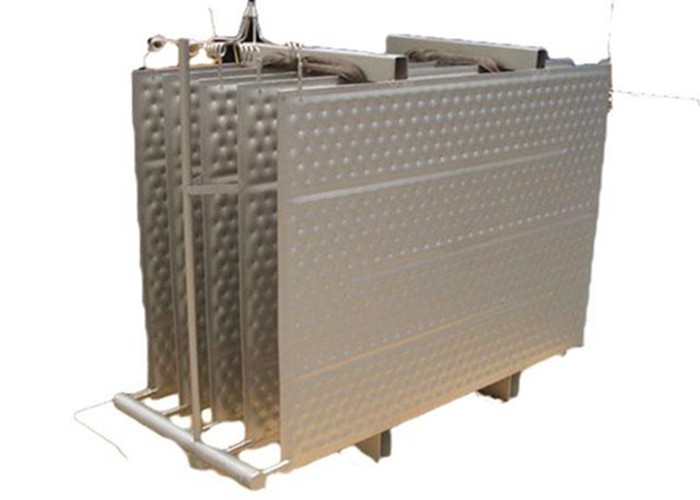

넓은 관 베개 판을 가진 스테인리스 베개 판 열교환기
소개

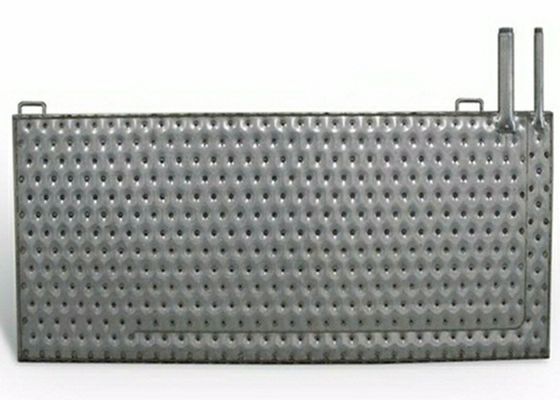

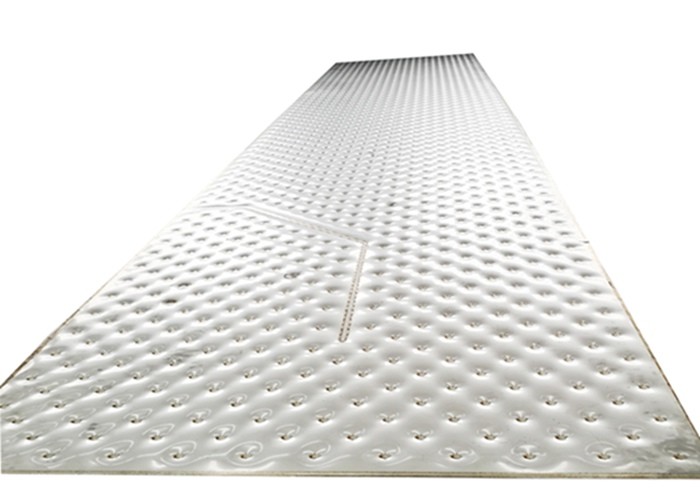

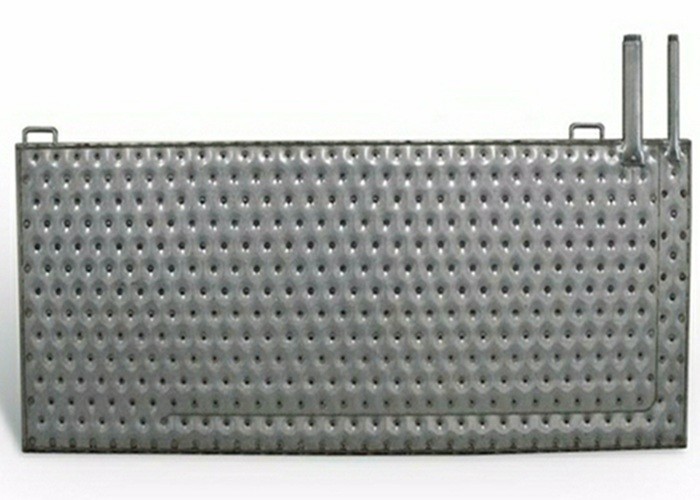

딤플 플레이트 또는 써모 플레이트라고도 하는 필로우 플레이트는 맞춤형 원형 용접 패턴을 용접하기 위해 함께 레이저 용접된 두 개의 스테인리스 스틸 플레이트로 구성됩니다.그런 다음 판은 수압에 의해 팽창되어 베개 판에 특정 단일 또는 이중 엠보싱 윤곽을 형성하고 엠보싱 윤곽은 냉각 또는 가열에 사용됩니다.두께와 패턴은 압력 요구 사항에 따라 결정됩니다.
명세서
상품명 | 필로우 플레이트 열교환 기 |
재료 | 스테인레스 스틸 |
색상 | 니켈 화이트 |
기준 | DIN GB ISO JIS BA ANSI ASMI |
등급 | SUS201, SUS304, SUS316, DSS2205 |
개요 이중 베개 양각 판재 비율 |
베개판 0.8mm+0.8mm 베개판 1.0mm+1.0mm 베개판1.2mm+1.2mm 베개판1.5mm+1.5mm 베개판2.0mm+2.0mm |
개요 싱글 베개 양각 판재 비율 | 필로우 플레이트 0.8mm + 2.0mm 베이스 플레이트 필로우 플레이트 1.0mm + 2.5mm 베이스 플레이트 베개판 1.2 mm + 4.0 tot 15 mm 베이스 플레이트 필로우 플레이트 1.5mm + 4.0 tot 15mm 베이스 플레이트 베개판 2.0 mm + 5.0 tot 15 mm 베이스 플레이트 |
장점
1. 낮은 흐름 저항.
2. 차단하기 쉽지 않은 접촉이 없는 넓은 흐름 채널의 설계.
삼.최고의 난류 설계로 인한 자체 청소 효과, 오염 감소 및 높은 열 전달 계수.
4. 엔드 커버는 분리가 가능하여 청소가 용이합니다.
5. 개스킷 디자인 없음, 낮은 유지 보수 비용.
애플리케이션

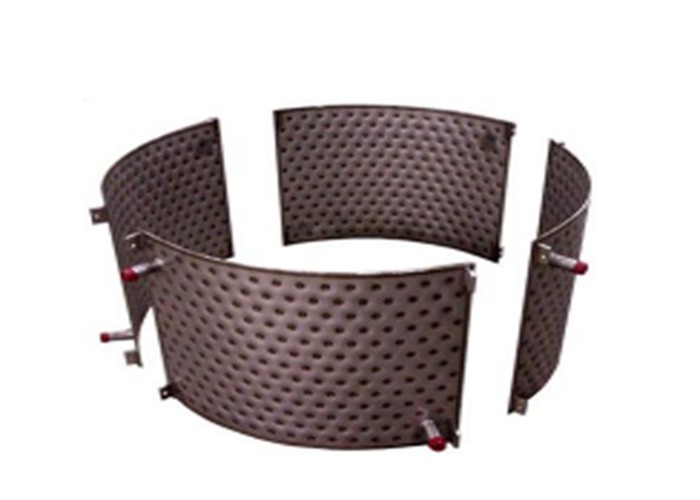

기계는 다음과 같은 다양한 제품에 사용할 수 있는 베개 판을 생산할 수 있습니다.열교환기, 필터 쉘, 떨어지는 필름, 정사각형 용기, 냉각 용기, 일정한 벽, 기후 챔버, 얼음 저장고, 파이프, 가열 또는 냉각 진동 공급 탱크, 원통형 탱크 및 직사각형 또는 타원형과 같은 다른 모양 및 디자인의 탱크.그들은 또한 식품 및 음료 산업 및 기타 식품 제조 및 가공 산업과 같은 다양한 산업 분야에서 사용할 수 있습니다.표면은 솔질, 광택 또는 샌드블라스트 처리될 수 있습니다.모든 용접 패턴 모양을 생성할 수 있고 원하는 보드 모양을 용접하거나 조각할 수 있기 때문에 가능성은 무한합니다.필로우 보드는 단일 또는 이중 엠보싱 보드가 될 수 있습니다.
가공 장비
회사 소개
Jiangsu Hanpu Mechanical Technology Co., Ltd.는 Jiangsu Saideli Pharmaceutical Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., 덴마크의 FERREO A/S, Shanghai Jiaotong University 및 Nanjing Kingreat가 공동으로 설립한 프로젝트 엔지니어링 회사입니다. Machinery Co., Ltd. Hanpu의 주요 프로젝트에는 MVR 증발 시스템, 분말 세척 소금 및 진공 소금 생산 프로젝트, 오일 탱크 슬러지 청소 프로젝트, 매립지 침출수 처리 프로젝트, 식물/동물 기름 처리 생산 라인, 도시 폐수 등이 포함되지만 이에 국한되지는 않습니다. 처리 프로젝트, 다양한 폐수 처리 프로젝트 및 CBD 오일 추출 생산 라인.API 제품 기술 패키지의 기술 지원 및 이전.주요 제품은 원심 분리기 시리즈, 다중 효과 및 MVR 증발 및 결정화 장비, 레이저 용접 열 전달 보드, 리튬 배터리 재료 혼합 장비, 압력 용기 및 티타늄, 지르코늄, 니켈 및 기타 비표준 특수 장비입니다.
